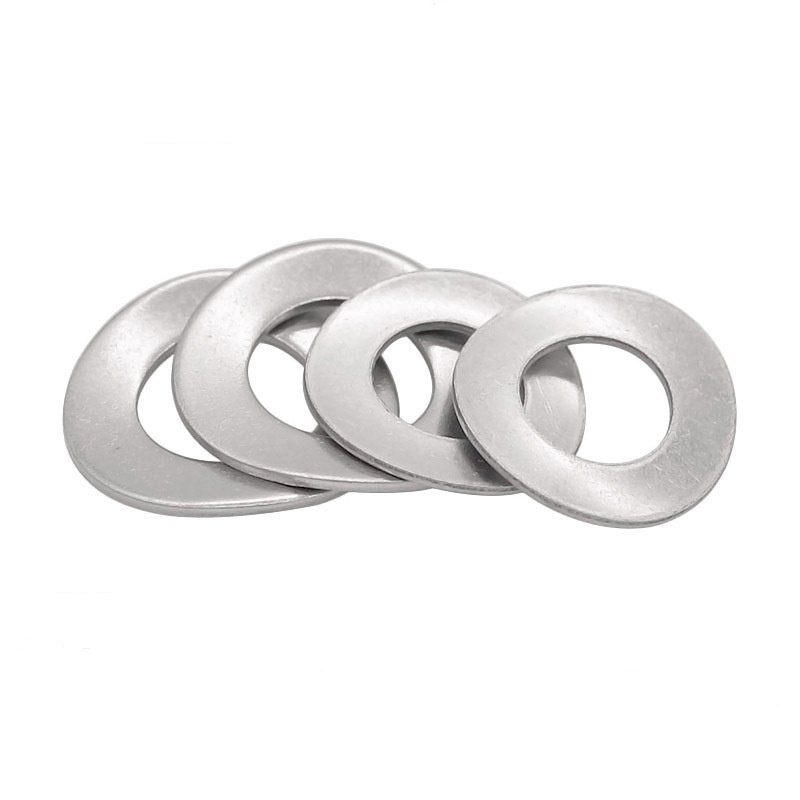

مواصفات DIN 137A غسالات زنبركية منحنية

ينتج مصنع Xiaoguo® في الصين غسالات زنبركية منحنية بمواصفات DIN 137A مخصصة. يمكنك اختيار المادة وطريقة معالجة السطح والتفاصيل الأخرى لتلبية متطلباتك المحددة. فقط أخبرنا بمواصفاتك الدقيقة - سنكون أكثر من سعداء للتعامل مع طلبك المخصص لك.

إرسال استفسار

وصف المنتج

يعتمد مبدأ عمل مواصفات DIN 137A للغسالات الزنبركية المنحنية على التشوه المرن للمعدن.

(1) الحالة الحرة (غير مثبتة)

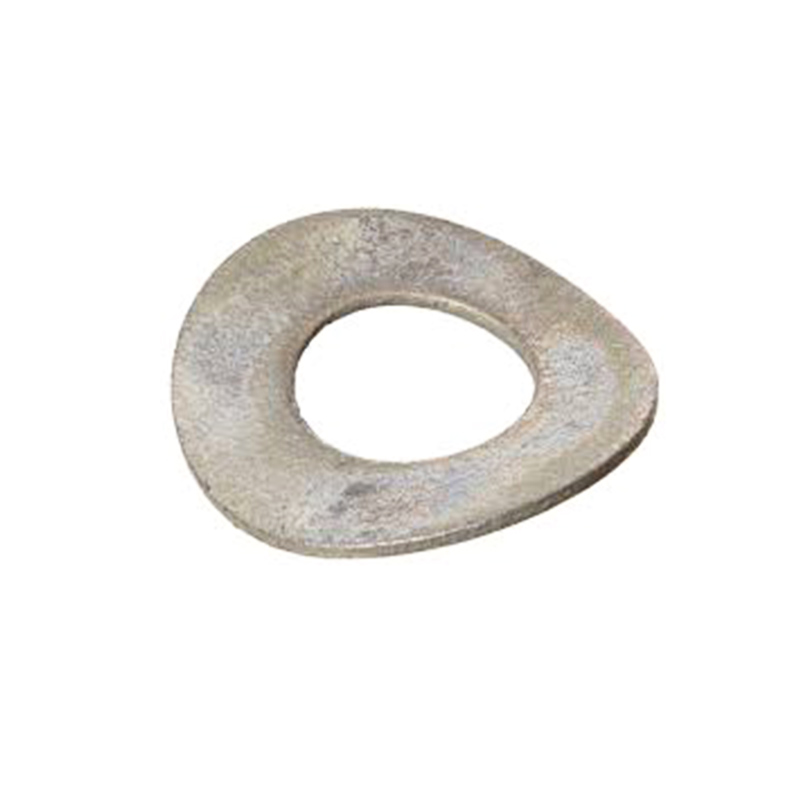

مواصفات DIN 137A إن الحلقات الزنبركية المنحنية ليست مسطحة في حالتها الطبيعية ولكنها تحتوي على انتفاخ على شكل قوس (موجة واحدة) أو موجات متعددة (موجات متعددة). في هذا الوقت، يكون ارتفاعه طبيعيًا H، وهو أكبر من سمك الحشية.

(2) عملية الضغط (شد البراغي)

عندما يتم ربط البراغي أو الصواميل، يتم وضع الغسالات بين رأس/صمولة الترباس وقطعة الشغل. مع زيادة قوة الشد، يتم تسطيح الشكل القوسي أو المتموج تدريجيًا.

أثناء عملية التجميع والشد، يضغط الجزء السفلي من البرغي على الهيكل ذو الشكل القوسي بشكل مسطح، مما يتسبب في قيام الغسالة بتوليد ضغط ارتدادي مرن.

(3) الحفاظ على التحميل المسبق (حالة العمل)

بعد تسوية الحلقات الزنبركية المنحنية بمواصفات DIN 137A، فإنها تريد دائمًا العودة إلى شكلها القوسي الأصلي. يتم تحويل قوة الاستعادة هذه إلى دفع محوري مستمر، يتم الضغط عليه على رأس المزلاج وسطح قطعة العمل.

بعد اكتمال التشديد، تحافظ الغسالة على شد مرن عكسي مستمر، وتضغط باستمرار على رأس المزلاج وسطح المكون المتصل.

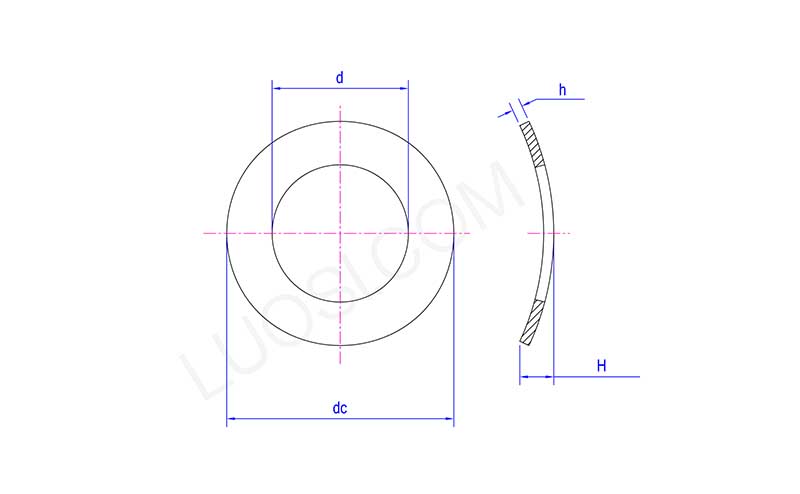

DIN 137A Specifications Curved Spring Washers

الاثنين	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
د دقيقة	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
د كحد أقصى	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
العاصمة دقيقة	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
العاصمة كحد أقصى	4.5	5.5	6	8	10	11	15	18
ح دقيقة	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
ح كحد أقصى	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

مواصفات DIN 137A المخصصة غسالات الزنبرك المنحنية

يتيح لك Xiaoguo® تخصيص مواصفات DIN 137A للغسالات الزنبركية المنحنية حسب حاجتك. يمكنك تغيير الحجم أو عدد الموجات أو المادة أو تشطيب السطح أو حتى العبوة. بهذه الطريقة، تناسب كل غسالة تصميمك تمامًا.

(1) معرف القطر الداخلي/القطر الخارجي OD

من M2 إلى M100 أو أكبر، يمكن تخصيص كل من القطر الداخلي والخارجي وفقًا للرسومات.

الأدوات الدقيقة صغيرة الحجم (M2 – M5)، الآلات الثقيلة كبيرة الحجم (M36 – M100)

(2) سمك ر

النطاق المشترك: 0.3 مم – 3.0 مم. لمتطلبات خاصة، يمكن أن يكون أرق أو أكثر سمكا.

عندما يكون التحكم في الحمل والمساحة المحورية مضغوطين.

(3) المواد

الفولاذ الزنبركي، الفولاذ المقاوم للصدأ A2/A4، 17-7 PH، برونز الفوسفور، نحاس البريليوم، الإنكونيل، إلخ.

مرونة عالية عادية، مقاومة للصدأ، درجة الحرارة العالية/ مقاومة للانفجار/ غير مغناطيسية

(4) المعالجة السطحية

الجلفنة، طلاء داكروميت، السواد، الفوسفات، طلاء النيكل، التخميل، تخميل الكروم ثلاثي التكافؤ، إلخ.

مقاومة الصدأ، التشحيم، العزل، تحسين معامل الاحتكاك
