تتميز مواجهات التثبيت الأسيرة بمعالجات سطحية مختلفة. إنها تساعد في مكافحة الصدأ، وتجعل عملية اللحام أسهل، وتسمح بتدفق الكهرباء بشكل أفضل، وتجعلها تبدو أجمل.
الطلاء الشائع هو طلاء النيكل الكهربائي، وطلاء القصدير (سواء كان نقيًا أو من سبيكة)، وطلاء سبائك الزنك والنيكل (وهو أفضل في مكافحة الصدأ)، والطلاء الفضي (جيد للسماح بتدفق الكهرباء).
يعتمد العلاج الذي تختاره على ما تحتاجه البيئة وعملية اللحام وما هو مطلوب للأداء الكهربائي.
أثناء التثبيت، يتم تثبيت مواضع التطرق باستخدام عملية التثبيت لضمان ترابط قوي ومقاوم للاهتزاز.
تأتي المواجهة المقفلة الأسيرة في الكثير من الأحجام القياسية، ويمكنك الحصول على أحجام مخصصة أيضًا.
تشمل المواصفات الرئيسية قطر المسمار (كل من الساق والرأس)، والارتفاع الإجمالي، وحجم الخيط وطوله (إذا كانت نهاية المسمار تحتوي على خيوط)، وحجم الثقب المطلوب في PCB.
من المهم الحصول على الأبعاد الصحيحة. فهو يتأكد من أن المسمار يتناسب بشكل صحيح مع PCB، ويحصل على قوة المشبك المناسبة عند تثبيته، ويعمل مع الأجزاء الأخرى التي يتصل بها.

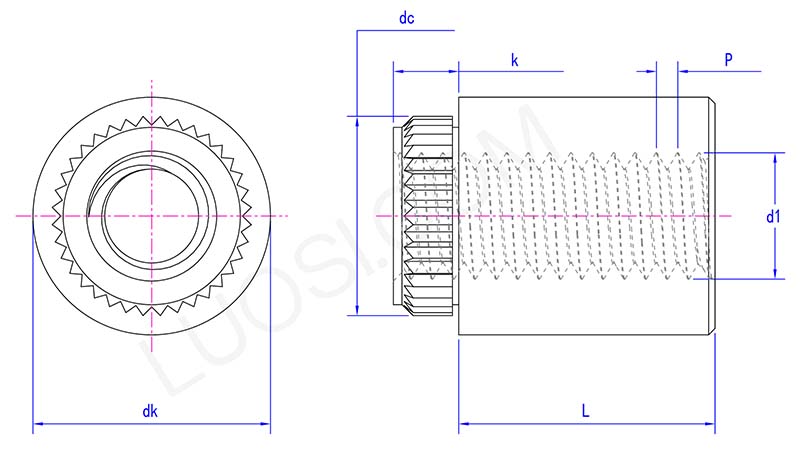

الاثنين |
M3 | م4 |
P |
0.5 | 0.7 |
العاصمة كحد أقصى |
4.36 | 6.76 |
العاصمة دقيقة |
4.47 | 6.6 |
د1 |
M3 | م4 |
ك كحد أقصى |
2.29 | 2.29 |
دي كيه ماكس |
5.69 | 8.87 |
دقيقة لا تعرفها |
5.43 | 8.61 |
يعتمد مقدار الوزن الذي يمكن أن تتحمله هذه المواجهة المثبتات الأسيرة كثيرًا على حجمها، مثل القطر والطول، والمواد المصنوعة منها (الفولاذ أو الألومنيوم)، ومدى سماكة ثنائي الفينيل متعدد الكلور، وحجم الثقب.
على سبيل المثال، يمكن لمسمار نموذجي من الفولاذ المقاوم للصدأ مقاس 3 مم في PCB مقاس 1.6 مم التعامل مع قوة سحب تبلغ 300-500 نيوتن (أي 30-50 كجم).
لدينا أوراق فنية تسرد قوة القص والسحب. تحقق دائمًا من هذه المواصفات للتأكد من أن المسمار الذي تختاره يمكنه التعامل مع الاحتياجات الميكانيكية لما تستخدمه من أجله.
