غسالة ذات قفل إسفيني مزدوج الطي

تتميز الغسالة ذات القفل الإسفيني المزدوج التي ينتجها مصنع Xiaoguo® بهيكل مزدوج الطبقة وتصميم مزدوج القفل. بالمقارنة مع أدوات التثبيت التقليدية التقليدية المضادة للارتخاء، فإن أدائها أفضل بكثير.

إرسال استفسار

وصف المنتج

تعتبر الغسالة ذات القفل الإسفيني المزدوج أداة تثبيت متقدمة وعالية الأداء ومضادة للفك. إنها تستخدم تقنية قفل إسفينية فريدة بدلاً من الطريقة التقليدية التي تعتمد على الاحتكاك. إنها تعتمد هيكل إسفين مطوي مزدوج الطبقة، مع أسطح مسننة على كلا الجانبين. في الواقع، فهو يتكون من زوج (قطعتين) من غسالات متطابقة تمامًا. يعد الهيكل الفريد لكل غسالة هو المفتاح لتحقيق أدائها المتميز في مقاومة الارتخاء.

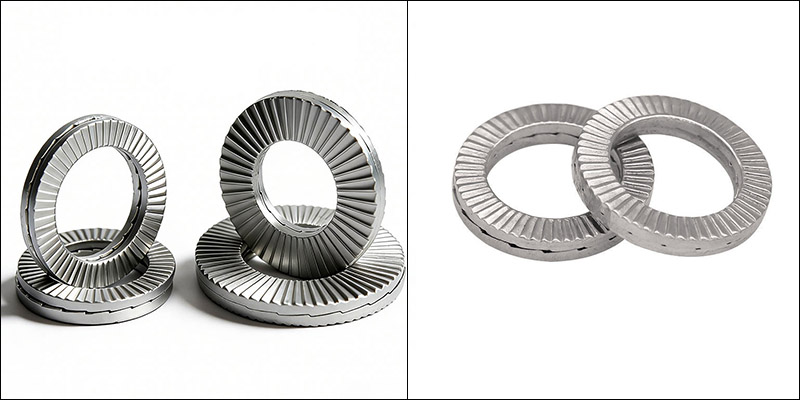

Double Fold Wedge Lock Washer

الخصائص الهيكلية

تكمن الميزة الهيكلية الأساسية للغسالة ذات القفل الإسفيني المزدوج في تصميمها المكون من حشوتين، حيث تؤدي الأسطح الداخلية والخارجية على التوالي وظائف القفل والتثبيت.

(1) غسالة مقترنة

يتم الجمع بين حشيتين متماثلتين لتكوين مجموعة. هذا التصميم ينفصل عن الشكل التقليدي المكون من قطعة واحدة. يتم تجميع الحشيتين مسبقًا أثناء الإنتاج لتشكيل نظام قفل. يمكن إعادة استخدام هذا التصميم المتماثل ولن يؤدي إلى إتلاف الحشيات عند تفكيكها.

(2) سطح مرتفع شعاعيًا

هذه الأنماط المرتفعة هي جانب الغسالة ذات القفل الإسفيني المزدوج الذي يتلامس بشكل مباشر مع رأس الصمولة أو الترباس أو سطح المكون المتصل. يتميز السطح بأنماط/أسنان بارزة شعاعية دقيقة. إنها تعمل بشكل أساسي على تثبيت الحلقة ذات القفل الإسفيني المزدوج على هذا السطح، و"تثبيتها" في مكانها ومنع أي انزلاق بينهما.

(3) سطح الأسنان الثلاثي

هذا هو سطح التزاوج على الجانب الآخر من الحشية. يتكون السطح الداخلي من أسطح أسنان إسفينية الشكل موزعة بالتساوي على طول المحيط، تشبه الكامة وتُعرف أيضًا باسم "الأسنان الإسفينية الشكل" أو "أسطح الأسنان المائلة".

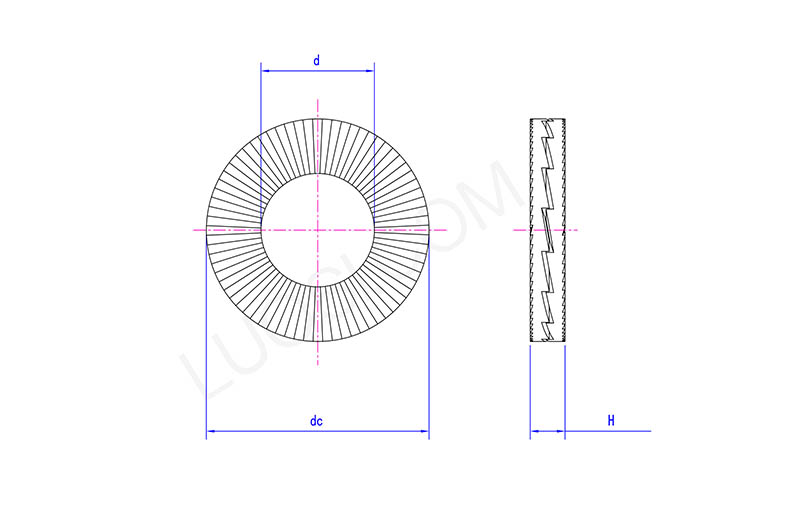

Double Fold Wedge Lock Washer

الاثنين	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
د كحد أقصى	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
د دقيقة	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
العاصمة كحد أقصى	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
دي دقيقة	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
ح ماكس	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ح دقيقة	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
