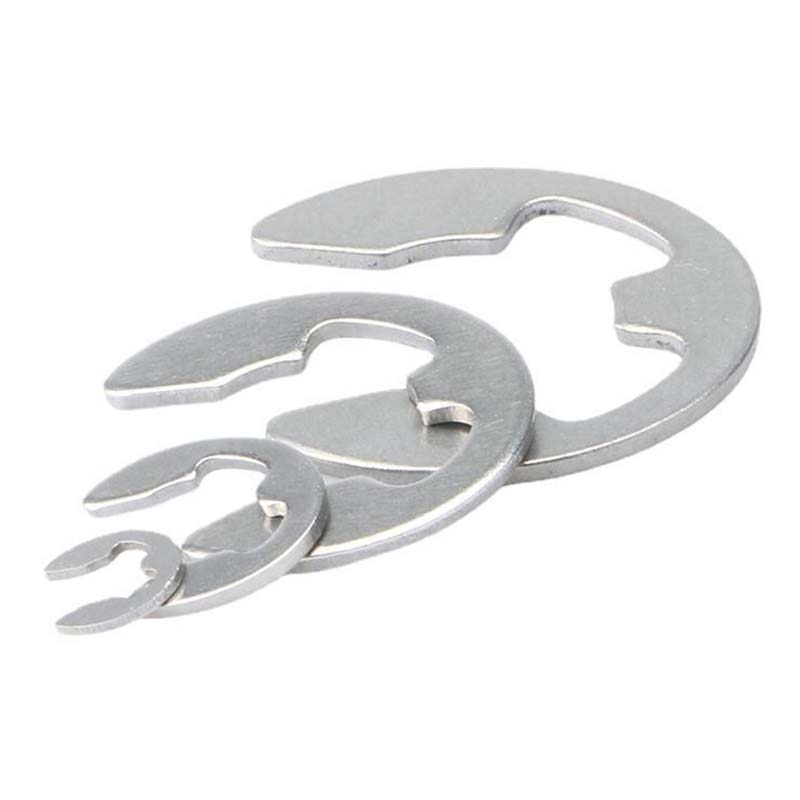

E نوع المفاجئة الدائري

تُستخدم الحلقات المفاجئة من النوع E بشكل شائع في الأنظمة الميكانيكية لمنع الحركة المحورية للمحامل أو التروس أو الأعمدة. يثق العملاء في Xiaoguo® لأسعارها التنافسية دون المساس بمتانة المواد.

نموذج:DIN 6799-1981

إرسال استفسار

وصف المنتج

هذه الحلقة المفاجئة من النوع E عبارة عن حلقة الاحتفاظ الداخلية، وهي تأتي في مواد مختلفة لتناسب وظائف مختلفة. تعتبر أنواع الفولاذ المقاوم للصدأ مثل 304 أو 316 جيدة للمناطق الرطبة أو الثقيلة بالمواد الكيميائية. الفولاذ الصلب بدرجة 410 يتحمل بشكل أفضل تحت التآكل. الحلقات المصنوعة من الفولاذ الكربوني أرخص لكنها لا تزال قوية، خاصة مع طلاء مقاوم للصدأ. يعمل نحاس البريليوم في الأعمال الكهربائية أو المناطق القابلة للاشتعال لأنه لن يسبب شرارة. البلاستيك (مثل النايلون) يقاوم المواد الكيميائية ويقلل الضوضاء في الأجهزة الأخف. بالنسبة للمصانع القاسية حقًا، يتم استخدام معادن أقوى مثل Hastelloy® أو Monel®. يتم فحص معظم هذه المواد للتأكد من سلامتها وقواعدها البيئية (مثل RoHS)، لذا فهي مناسبة للصناعات الخاضعة للتنظيم.

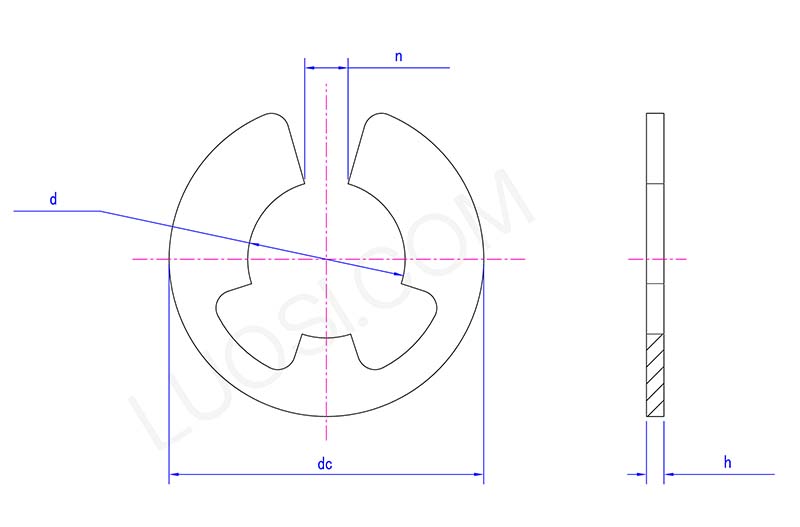

E type snap ring Structure diagram

الاثنين	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
د ماكس	5	6	7	8	9	10	12	15	19	24	30
د دقيقة	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
ح كحد أقصى	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
ح دقيقة	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
ن ماكس	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
ن دقيقة	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
العاصمة كحد أقصى	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

التفتيش والصيانة الدورية

لجعل الحلقة المفاجئة من النوع E تدوم لفترة أطول، قم بفحصها بين الحين والآخر بحثًا عن الصدأ أو الشقوق أو الانحناء، خاصة في الآلات شديدة الاستخدام. حافظ على نظافة أخاديدها حتى لا تعبث الأوساخ بملاءمتها. إذا كان هناك الكثير من الاحتكاك، أضف الشحوم لمساعدة الأشياء على الانزلاق بشكل أكثر سلاسة.

عند التثبيت، تجنب التمدد الزائد أو الضغط عليها بقوة كبيرة، مما يضعف الحلقة بمرور الوقت. إذا لاحظت الضرر، قم بتبديله. قم بتخزين الإضافات في مكان جاف (ليس حارًا أو باردًا جدًا) لمنع المواد من التحلل. استخدم كماشة حلقية المفاجئة للتعامل بشكل أكثر أمانًا.

تأثير العوامل البيئية

س: كيف تؤثر العوامل البيئية مثل درجة الحرارة أو الرطوبة على أداء حلقة الاحتفاظ الداخلية؟

ج: إذا اخترت مادة خاطئة، فإن الحرارة العالية أو الرطوبة يمكن أن تفسد الحلقة المفاجئة من النوع E. سوف تصدأ حلقات الفولاذ الكربوني (الأقوى منها) في المناطق الرطبة ما لم يكن لديها طلاء مقاوم للصدأ. يقاوم الفولاذ المقاوم للصدأ (مثل درجات 304/316 الشائعة) الرطوبة جيدًا ولكنه يبدأ في فقدان قوته عند ارتفاع درجة الحرارة عن 400 درجة مئوية. تظل بعض أنواع الفولاذ المقاوم للصدأ أو المعادن المتخصصة مرنة عند درجات الحرارة المتجمدة. إذا كانت هناك مواد كيميائية مثل الأحماض أو المذيبات، فاختر طبقة غير تفاعلية (مثل التيفلون).

لدينا فريق محترف يمكنه التوصية بالمناسبمنتجاتبناءً على سيناريوهات الاستخدام ومتطلباته، كما نقدم خدمات مخصصة.

مواصفات المنتج ودرجاته

تتميز E Type Snap Ring بدرجات مواصفات واضحة لتلبية احتياجات التطبيقات المختلفة، ويتم تحديد المواصفات بشكل أساسي حسب الحجم والمواد والقدرة على التحمل. من حيث الحجم، فإن المعلمات الرئيسية تشمل القطر الداخلي، القطر الخارجي والسمك، مع قطر داخلي مشترك يتراوح من 3 مم إلى 50 مم للدرجات القياسية. تم تصميم هذه الأحجام لتتناسب مع أبعاد العمود والفتحة الشائعة في التجميعات الميكانيكية. يتم تقسيم درجات المواد بناءً على المادة الأساسية، مثل درجة الفولاذ الكربوني (SWRM12) ودرجة الفولاذ المقاوم للصدأ (SUS304، SUS316)، حيث تكون درجات الفولاذ الكربوني مخصصة لسيناريوهات الحمل العامة ودرجات الفولاذ المقاوم للصدأ لمتطلبات مقاومة التآكل. يتم تصنيف الدرجات الحاملة وفقًا للحد الأقصى للحمل المحوري الذي يمكنها تحمله، مع درجة منخفضة (تصل إلى 500 نيوتن) للمعدات ذات الأحمال الخفيفة مثل المحركات الصغيرة، وعالية الجودة (أكثر من 2000 نيوتن) للآلات الثقيلة مثل ناقل حركة السيارات. يتم وضع علامة على كل درجة مواصفات على عبوة المنتج، ويحتاج المستخدمون إلى تحديد الدرجة المناسبة بناءً على متطلبات التجميع المحددة وظروف التشغيل.
