عرافة شفة رئيس الذاتي التنصت على مرساة الترباس ملموسة

المنتج الأكثر شيوعًا للمورد Xiaoguo® مؤخرًا - مسمار التثبيت الخرساني ذاتي اللصق ذو الحافة السداسية. من M6 إلى M16، الخيوط الصلبة المقطوعة إلى الخرسانة دون النقر المسبق. رأس الحافة يحفظ الغسالات ويقاوم الارتخاء. لا يوجد ضغط توسعي، لذلك يمكنك وضعه بالقرب من الحواف. في المخزون للشحن السريع.

إرسال استفسار

وصف المنتج

فيما يلي المعلمات الفيزيائية الأساسية لمسمار التثبيت الخرساني ذاتي التنصت ذو الحافة السداسية من المورد Xiaoguo®، والتي تنطبق على المواصفات الشائعة التي تتراوح من M6 إلى M16.

(1) القطر الاسمي ونطاق الطول

القطر الاسمي (د)	الطول المشترك (L)	طول الخيط الفعال	ارتفاع الرأس	قطر شفة
م6	40،50،60،70،80،100 ملم	≈L-10mm	4.5-5.0 ملم	12-13 ملم
م8	50،60،70،80،90،100،120،150 ملم	≈L-12mm	5.5-6.0 ملم	16-17 ملم
م10	60،75،80،90،100،120،150 ملم	≈L-15mm	7.0-7.5 ملم	19-20 ملم
م12	80,100,120,150,180,200 ملم	≈L-18mm	8.5-9.0 ملم	22-24 ملم
م16	100,120,150,180,200 ملم	≈L-22 مم	11-12 ملم	28-30 ملم

إذا تجاوز الطول 200 مم، يمكننا تخصيصه، ولكن يجب إعادة التحقق من عمق التثبيت.

(2) المواد والصلابة

مادة	رقم الموديل	صلابة السطح (HRC)	الصلابة الأساسية (HRC)	خيارات المعالجة السطحية
الصلب الكربوني	10ب21	52-58	32-40	جلفنة كهربائية (5-8 ميكرومتر)، زنك أصفر، جلفنة ميكانيكية، طلاء داكروميت
الفولاذ المقاوم للصدأ A2	304	45-50	25-30	التخميل الطبيعي، تلميع كهربائيا
الفولاذ المقاوم للصدأ A4	316	45-50	25-30	التخميل اللون الأصلي

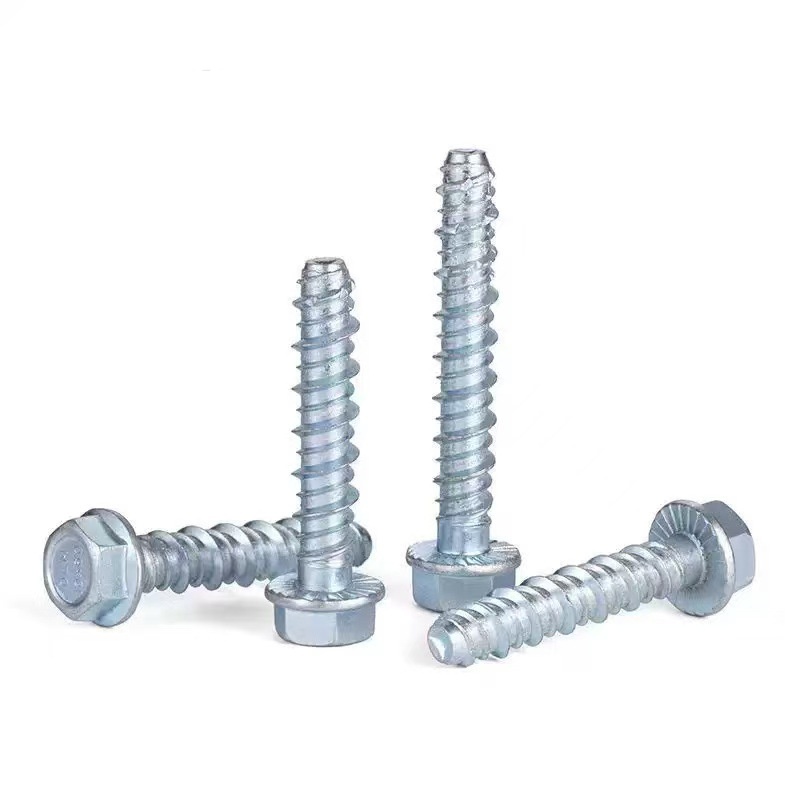

Hex Flange Head Self Tapping Concrete Anchor Bolt

الفوائد التي يجلبها الهيكل

ليس عن طريق توسيع الأنبوب، ولكن عن طريق المشاركة الذاتية للخيوط - تسليط الضوء الهيكلي على مسمار التثبيت الخرساني ذاتي التنصت برأس شفة سداسية. يبدو مسمار التثبيت وكأنه برغي كبير جدًا، ولكنه مختلف تمامًا عن مسامير التمدد العادية.

(1) حشية مدمجة + أسنان

إن شفة مسمار التثبيت الخرساني ذاتي اللصق ذو الفلنجة السداسية عبارة عن حشية متكاملة ولن تنفصل أبدًا. يوجد أيضًا تحت الحافة حلقة من الأسنان الصغيرة. عند تشديدها، فإنها سوف تخترق اللوحة الفولاذية أو الحشية، ولن ترتخي أثناء تشغيل الآلة.

(2) الخيوط قاسية كالسكين.

الجزء الملولب الذي خضع لتصلب السطح يكون قاسيًا مثل الإزميل. ادفعه إلى الفتحة المحفورة مسبقًا. سوف تقوم الشفرة الموجودة على الجانب الملولب بكشط الخرسانة لإنشاء خيط داخلي مطابق، ومن ثم سيتم إمساكها بشكل آمن. ولا تتوسع للخارج لتتباعد. بدلاً من ذلك، فهو يعتمد على تشابك الخيوط، لذلك لن يؤدي إلى تشقق الخرسانة.

(3) موضوع كامل

من أسفل الحافة وحتى الطرف، يتم ربطها بالكامل. كلما تم ربطها بشكل أعمق، كلما زاد طول الخيط الذي يعض في الخرسانة، وأصبحت مقاومة الرفع أقوى.

(4) توجيه حاد، لا انحراف

في النهاية يوجد طرف مخروطي صغير، يشبه المثقاب التجريبي. بعد وضعه في الحفرة، يضغط الطرف المدبب على قاع الحفرة، مما يضمن أن يكون مسمار التثبيت الخرساني ذاتي اللولبة ذو الشفة السداسية متعامدًا على سطح الجدار ولن يميل عند تشديده.

(5) دعم الاستخدام المتكرر

في حالة حدوث أي مشكلة، يمكن إزالة مسمار التثبيت هذا بالكامل باستخدام مفتاح ربط، وإعادة وضعه ثم إعادة تثبيته. إنها مناسبة بشكل خاص للحالات التي تحتاج فيها إلى تفكيك البرغي وإعادة تجميعه عدة مرات.

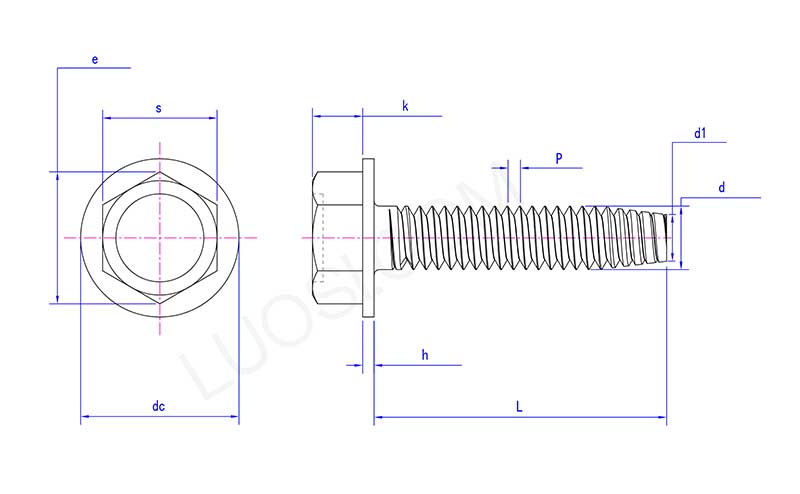

Hex Flange Head Self Tapping Concrete Anchor Bolt

الاثنين	#2	#3
P	56	48
الحد الأقصى	0.125	0.125
دقيقة	0.12	0.12
دقيقة	0.134	0.134
ك كحد أقصى	0.05	0.055
ك دقيقة	0.04	0.044
العاصمة كحد أقصى	0.166	0.177
دي دقيقة	0.154	0.163
ح كحد أقصى	0.016	0.016
ح دقيقة	0.01	0.01
د كحد أقصى	0.086	0.099
د دقيقة	0.0813	0.0938
د1	0.068	0.078
