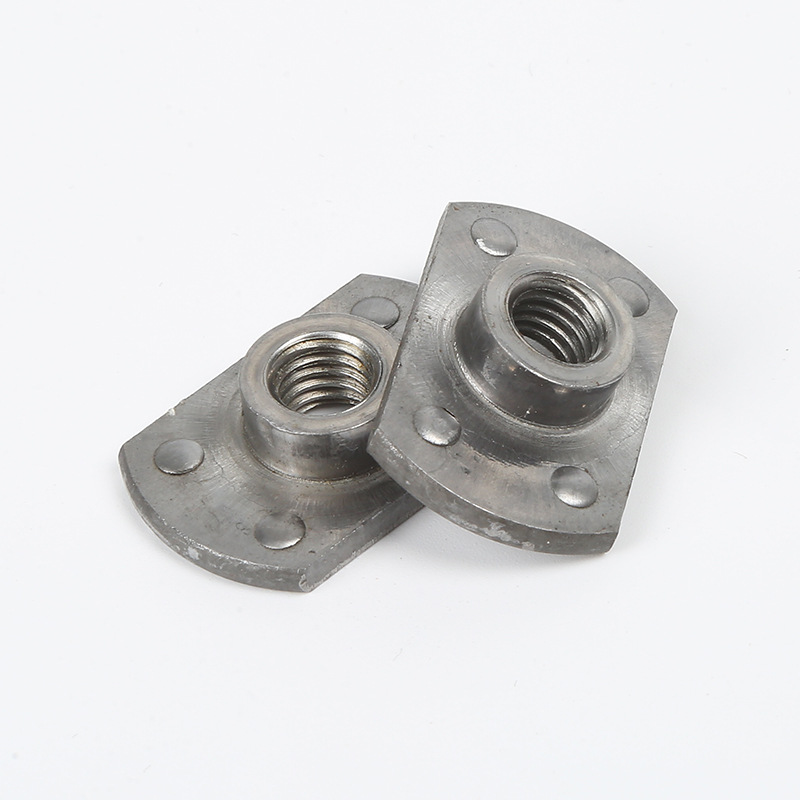

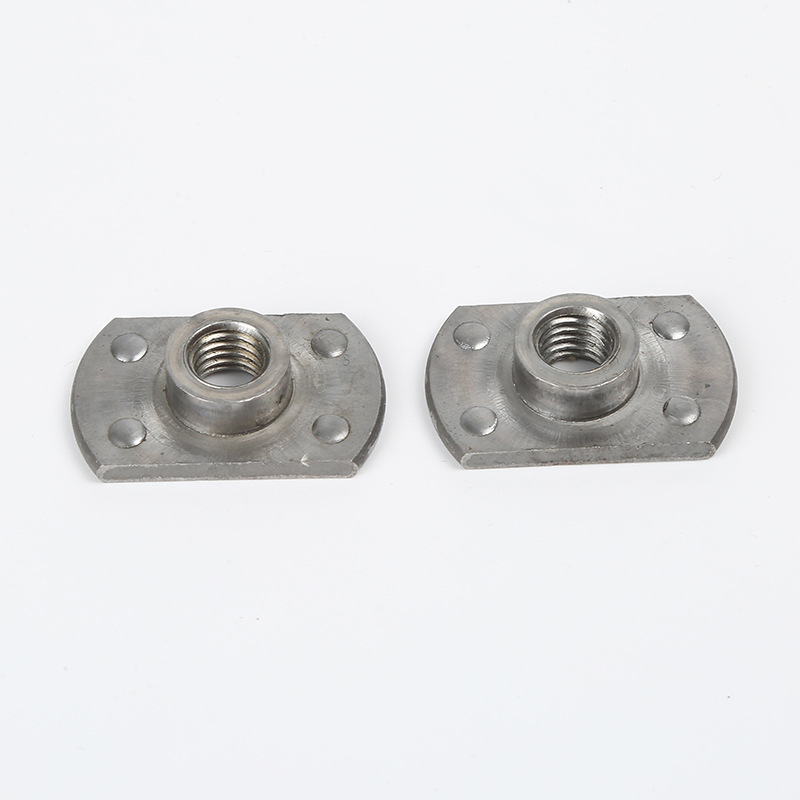

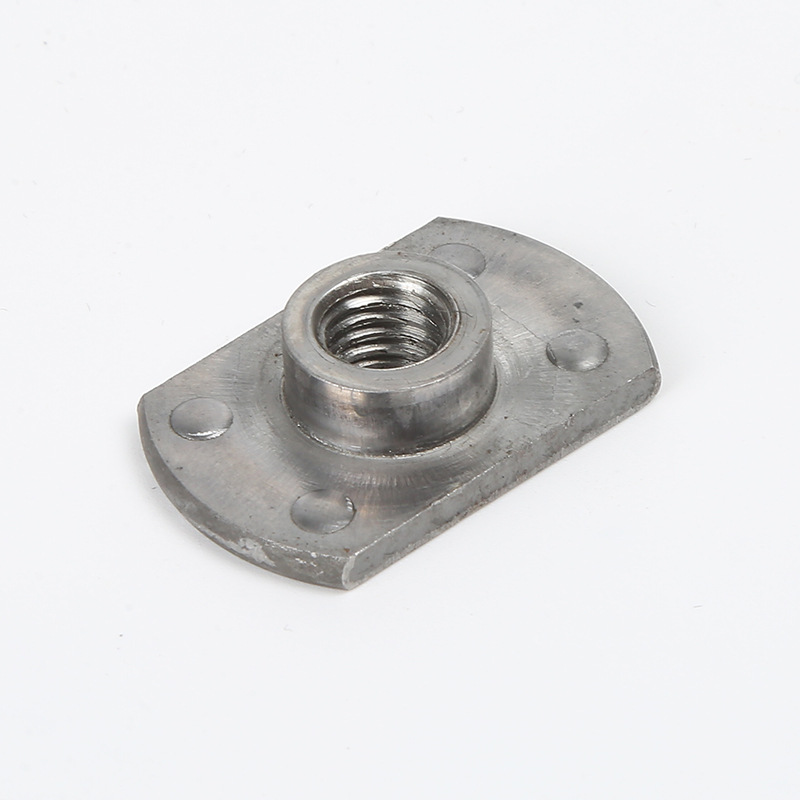

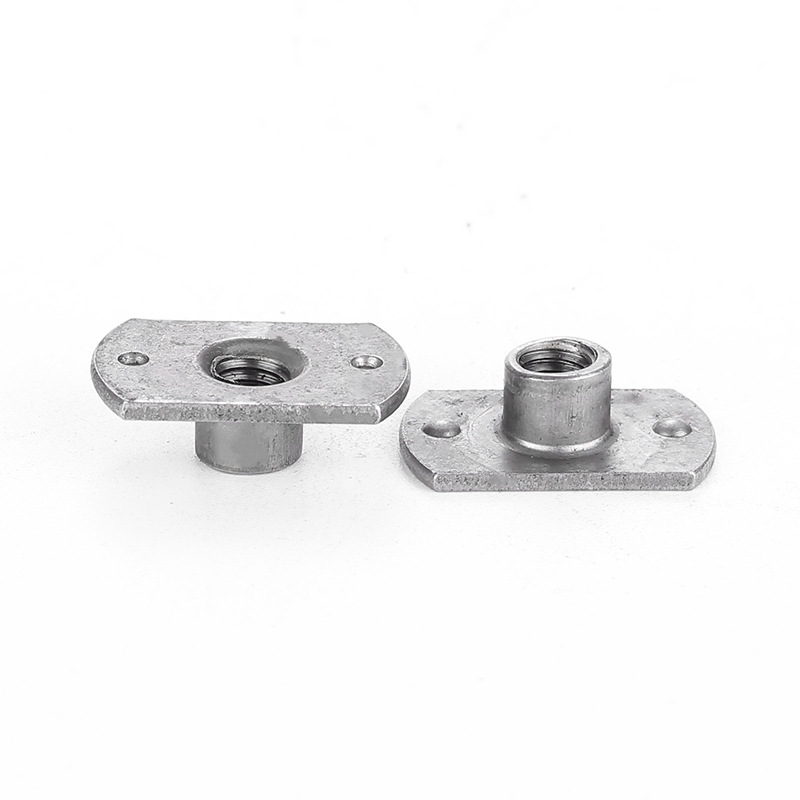

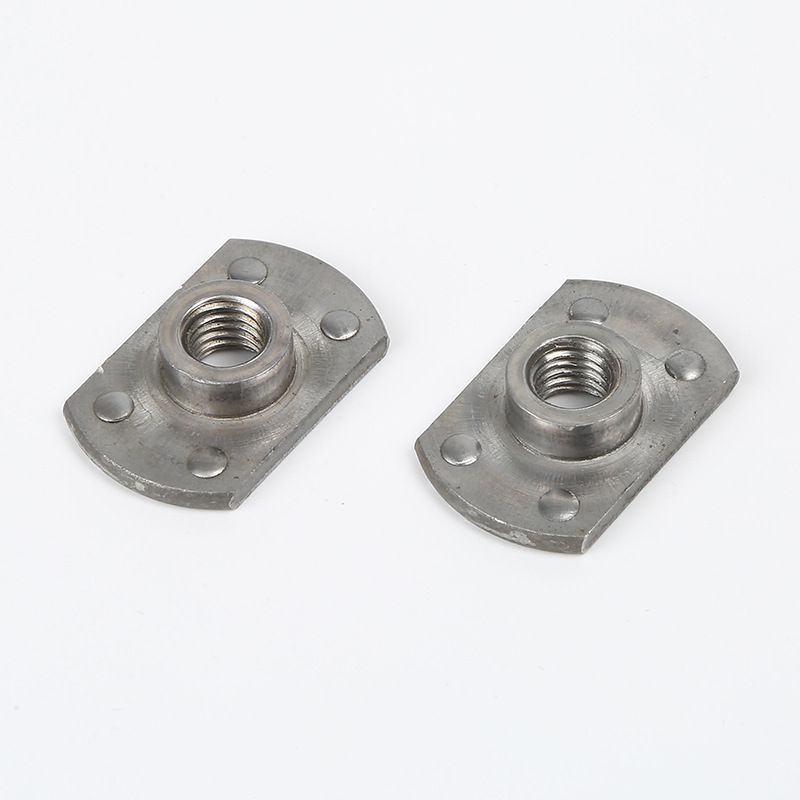

تحتوي صواميل اللحام على نمط T متكاملة على أحجام قياسية تعتمد على حجم الخيط-مثل M4 و M5 و M6 و M8 و 1/4 "-20 و 5/16" -18-وكذلك قطر الحافة والارتفاع الكلي وارتفاع الإسقاط وتصميم الساق.
هناك معايير رئيسية تتبعها ، مثل ISO 10511 و DIN 928 (تستخدم كثيرًا في أوروبا) ومواصفات صانع السيارات المختلفة. يتم الحفاظ على الأبعاد الدقيقة للتأكد من أن اللحام يعمل بنفس الشيء في كل مرة ، وتناسب المواضيع بشكل صحيح ، وتركض التدفق.
من المهم حقًا اختيار الجوز لحام T-style Lock على طراز T لسماكة الورقة المعدنية. يتأكد من أن اللحام قوي والمفصل يصمد بشكل جيد.
بمجرد تثبيت مصوّرات اللحام على نمط T المتكاملة ، لا يحتاجون إلى الكثير من الصيانة. قبل استخدامها ، ما عليك سوى تخزينها في مكان ما جافًا ، واحتفظ بالزيوت أو التخلص منها - يمكن للعبث مع اللحام.
الشيء الرئيسي هو الحصول على إعدادات اللحام بشكل صحيح: الحالي ، الوقت ، الضغط. وهذا يتأكد من أن اللحام قوي ومتسق. تعتمد مدى صياغتها بمرور الوقت على مدى جودة اللحام الأولي ، وما إذا كانت المعالجة المادية أو السطحية مناسبة للمكان الذي يتم استخدامه فيه.
إذا تم لحامها بشكل صحيح ، فسيظل مصور اللحام على نمط T متكاملة بمثابة حل دائم غير متطور لا طالما يتم استخدام التجميع بأكمله.

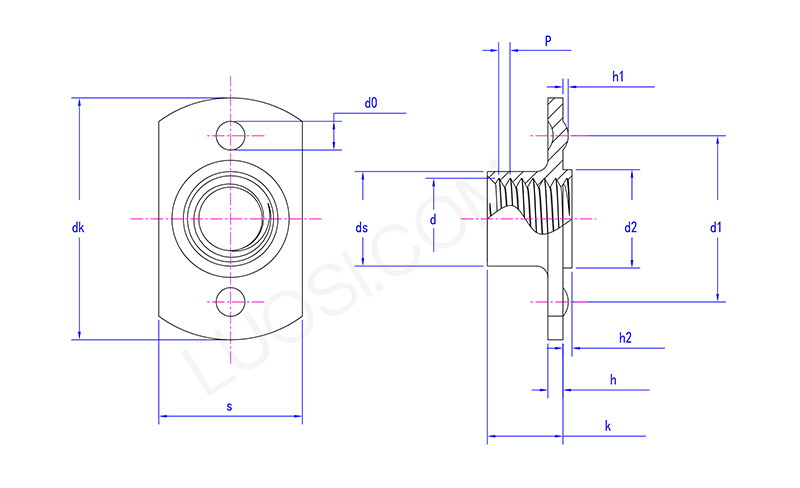

الاثنين | M4 | M5 | M6 | M8 | M10 | M12 |
P | 0.7 | 0.8 | 1 | 1 丨 1.25 | 1.25 丨 1.5 | 1.5 丨 1.75 |
DK ماكس | 20.5 | 20.5 | 23.7 | 23.7 | 31 | 33.2 |
DK min | 19.5 | 19.5 | 22.3 | 22.3 | 29 | 30.8 |
S Max | 12.25 | 12.25 | 14.3 | 14.3 | 19.4 | 21.5 |
S دقيقة | 11.75 | 11.75 | 13.7 | 13.7 | 18.6 | 20.5 |
DS Max | 5.9 | 6.7 | 8.3 | 10.2 | 13.2 | 15.2 |
DS MIN | 5.4 | 6.2 | 7.8 | 9.5 | 12.5 | 14.5 |
ك ماكس | 5.9 | 6.9 | 7.5 | 9 | 10.6 | 11.8 |
ك دقيقة | 5.1 | 6.1 | 6.5 | 8 | 9.4 | 10.2 |
ح ماكس | 1.4 | 1.4 | 1.85 | 1.85 | 2.3 | 2.3 |
ح دقيقة | 1 | 1 | 1.35 | 1.35 | 1.7 | 1.7 |
D2 ماكس | 6.9 | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 |
D2 دقيقة | 6.7 | 6.7 | 8.7 | 10.7 | 12.7 | 14.7 |
H2 ماكس | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 |
H2 بلدي | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 |
D0 ماكس | 3.25 | 3.25 | 3.25 | 3.25 | 4.05 | 4.05 |
D0 بلدي | 2.75 | 2.75 | 2.75 | 2.75 | 3.55 | 3.55 |
H1 Max | 0.6 | 0.6 | 0.6 | 0.6 | 0.7 |
0.7 |
H1 دقيقة | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 |
0.5 |
D1 Max | 15.2 | 15.2 | 17.25 | 17.25 | 22.3 |
24.3 |
D1 دقيقة | 14.8 | 14.8 | 16.75 | 16.75 | 21.7 | 23.7 |
نحن صارمون بشأن فحوصات الجودة كلها من خلال جعل صواميل اللحام على نمط T متكاملة. وهذا يعني التحقق من المواد عند وصولها ، وقياس أشياء مثل المواضيع وارتفاع الإسقاط في خطوات مختلفة من الإنتاج ، والقيام باختبارات تكسر الأجزاء للتحقق من قوة اللحام ، ومقدار عزم الدوران الذي يمكن أن يأخذوه ، ومقاومة الدفع. نتحقق أيضًا من السطح النهائي وعينة الدُفعات النهائية باستخدام معايير AQL.
نحن نستخدم التحكم الإحصائي في العملية للتأكد من أن كل الجوز على طراز T يبقى ثابتًا ويلبي المواصفات.
