عموم رئيس الصليب عطلة التنصت على المسمار

يستخدم المسمار اللولبي ذو الرأس المتقاطع Xiaoguo® في الصين على نطاق واسع في الأثاث وقطع غيار السيارات وتجميع الأجهزة الكهربائية. تصميم المحرك يجعل من السهل تركيبه بفضل تصميمه الخيطي وطرفه المدبب، ولا يتطلب أي نقر مسبق. إنه يحقق تأثير قفل آمن ويمنع الارتخاء بشكل فعال.

إرسال استفسار

وصف المنتج

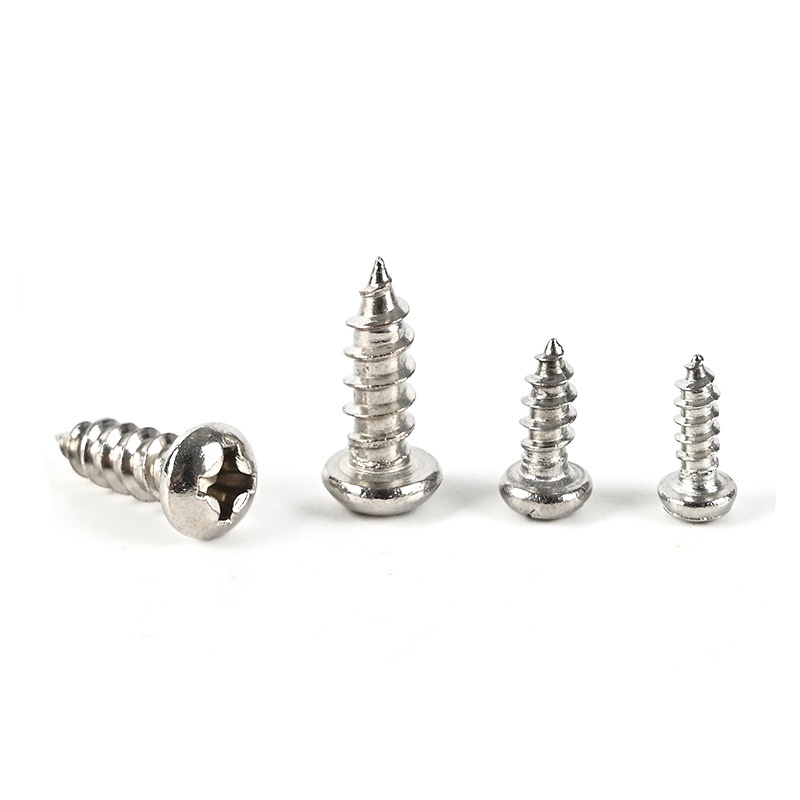

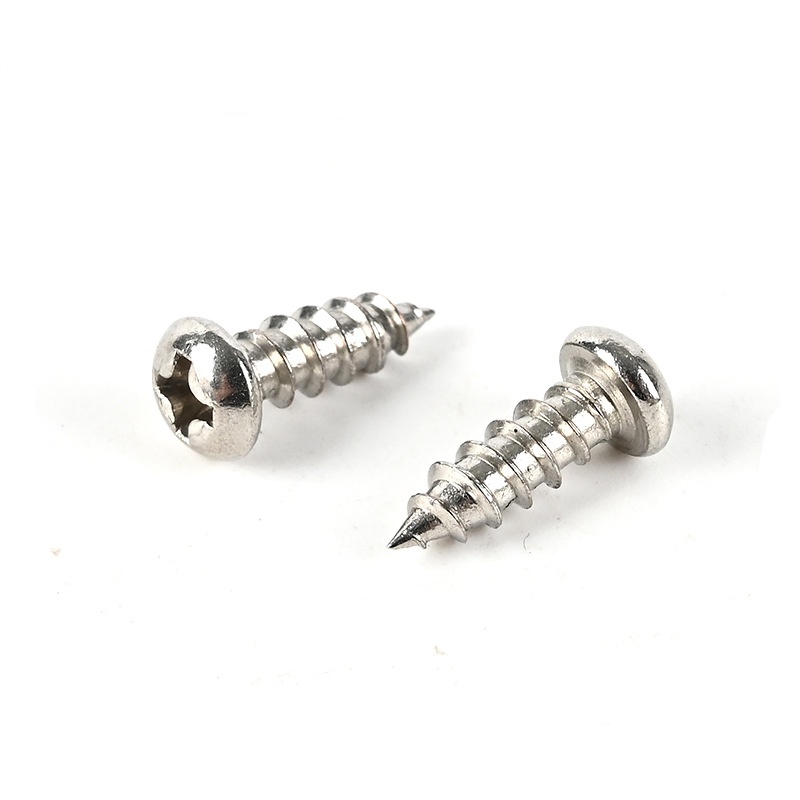

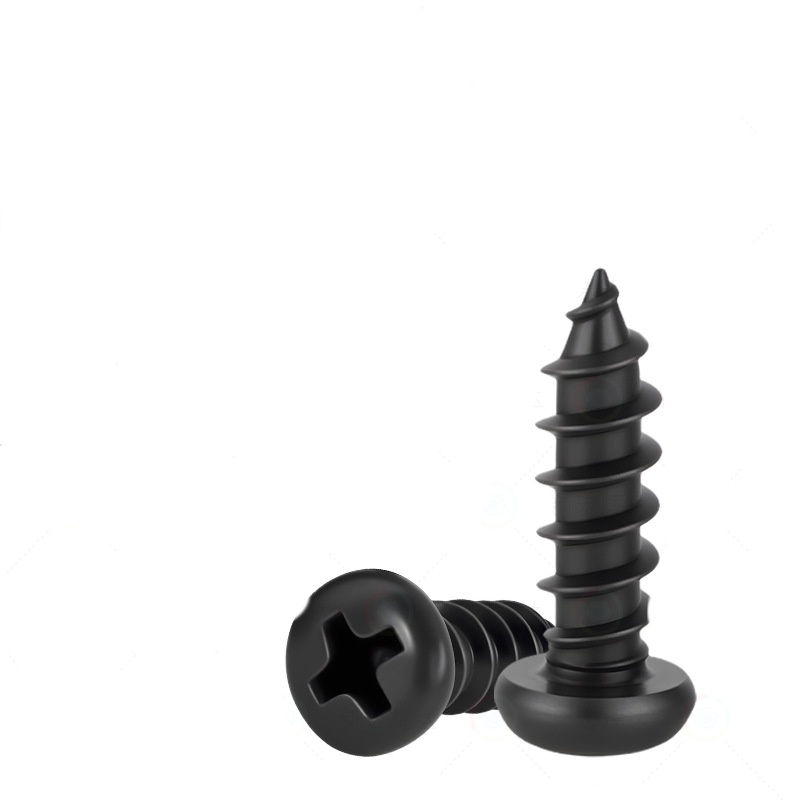

المسمار التنصت على رأس المقلاة من الشركة المصنعةشياو قوه®هو نوع شائع جدًا من البراغي. رأسه على شكل قرص مسطح، مع أخدود متقاطع عليه. يمكن تضييق هذا الأخدود باستخدام مفك براغي متقاطع الرأس. الميزة الأكثر تميزًا هي أنه لا يتطلب حفرًا مسبقًا للخيوط على قطعة الشغل - كل ما عليك فعله هو حفر ثقب مناسب الحجم في لوحة معدنية أو جزء بلاستيكي أو خشب، ثم قم ببساطة بربطه.

سوف "ينحت" الخيوط الداخلية المقابلة تلقائيًا في الفتحة ويمسكها بشكل آمن. يُستخدم برغي التنصت على رأس المقلاة على نطاق واسع في بناء العبوات الكهربائية، والديكورات الداخلية للسيارات، وتجميع الأثاث، والاتصال السريع لمكونات الأجهزة. إنها مناسبة بشكل خاص للتركيب الفعال باستخدام المفكات الكهربائية على خطوط الإنتاج الضخم.

Pan Head Cross Recess Tapping Screw

مبدأ العمل

يعتمد مبدأ العمل للمسمار اللولبي ذو الرأس المتقاطع على تشوه البلاستيك المعدني أو القطع الطفيف، اعتمادًا على خصائص المواد التي يتم ضمها وتصميم ذيل المسمار.

فتحة سفلية مسبقة الصنع

قبل استخدام البراغي ذاتية التنصت، يجب حفر ثقب تجريبي أو ثقبه في المكون المتصل. وتتمثل وظيفة الثقب السفلي في توجيه البراغي والتحكم في مساحة تدفق المواد.

تشكيل الخيط الداخلي

عندما يتم تدوير المسمار اللولبي المتقاطع لرأس المقلاة وتقدمه محوريًا، يكون الطرف المخروطي هو أول من يدخل الفتحة السفلية، مما يتسبب في توسع طفيف في فتحة الفتحة. نظرًا لأن الخيط أكبر من قطر الفتحة السفلية، فإن أسنان الخيط سوف تمارس ضغطًا شعاعيًا على مادة جدار الفتحة.

مرحلة القفل

عندما يتم إدخال المسمار بالكامل، فإن الأخدود الملولب الذي تم تشكيله عن طريق الضغط أو القطع يكون في محاذاة مع خيط المسمار. تخضع المادة المتصلة لارتداد طفيف داخل الحد المرن، مما يمسك بخيوط المسمار بإحكام ويولد مقاومة احتكاك كبيرة. تعمل قوة الاحتكاك هذه على كليهما في وقت واحد، مما يمنع المسمار من الارتخاء من تلقاء نفسه أثناء الاهتزاز أو تحت قوة خارجية.

Pan Head Cross Recess Tapping Screw

التعليمات

(1) ما هو سمك الصفائح الفولاذية التي يمكن تثبيتها بالبراغي؟

من المستحسن ألا يزيد سمك الألواح الفولاذية المتصلة عن القطر الاسمي للبراغي. يمكن سماكة المواد الناعمة مثل البلاستيك والخشب بشكل مناسب.

(2) لماذا يبدو أن هناك الكثير من عزم الدوران عند الالتواء، بل ويتسبب في كسر الظفر؟

الأسباب والحلول المحتملة:

الفتحة السفلية صغيرة جدًا → يجب تكبيرها بشكل مناسب

عزم التثبيت الزائد → تقليل سرعة الدوران

(3) ما هو الحد الأدنى لكمية الطلب (موك)؟

المواصفات القياسية موك من المسمار التنصت على عموم الرأس هو حوالي 10000 - 50000 قطعة.

Pan Head Cross Recess Tapping Screw

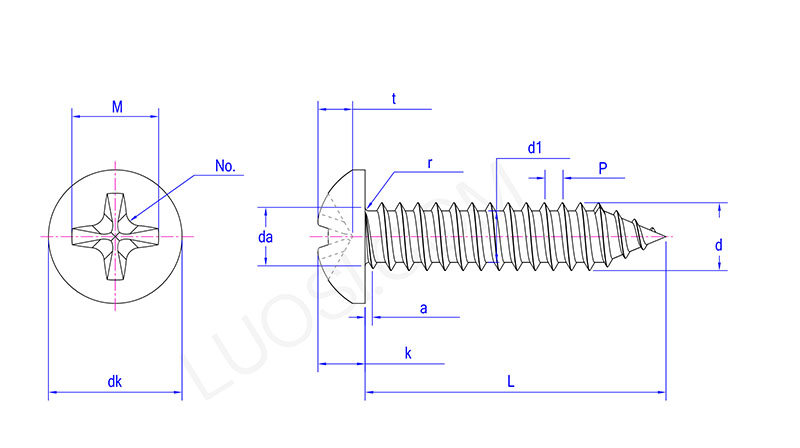

الاثنين	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
كحد أقصى	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
دا ماكس	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
دك ماكس	4	5.6	7	8	9.5	11	12	16	20
لا أعرف دقيقة	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
ك كحد أقصى	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
ك دقيقة	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
ص دقيقة	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
لا.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
ر دقيقة	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
تي ماكس	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
د1 كحد أقصى	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
د1 دقيقة	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
د كحد أقصى	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
د دقيقة	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
