صواميل اللحام على شكل T مع النوع 1A

تم تصميم صواميل اللحام على شكل T من النوع 1A خصيصًا لحام المعادن وتتوافق مع مواصفات 1A، مما يضمن ملاءمة محكمة. مناسب للإطارات المعدنية أو الدعامات أو المعدات الميكانيكية، ويساعد التصميم على شكل حرف T على توفير المساحة. يحتوي مصنع Xiaoguo® على كمية كبيرة من البضائع في المخزون. يمكننا أيضًا تخصيص وتوفير المنتجات التي تلبي الاحتياجات المحددة.

نموذج:JIS B1196-3.1-2001

إرسال استفسار

وصف المنتج

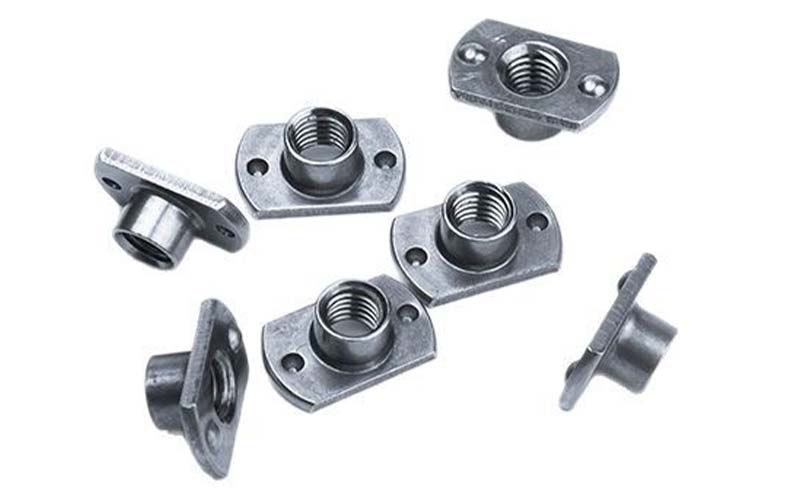

تتميز صواميل اللحام ذات النمط T من النوع 1A بشكل يشبه الحرف "T"، مع وجود الجزء الأسطواني الملولب في الأسفل. هناك العديد من النتوءات الصغيرة على الحافة، والتي تم تصميمها خصيصًا للحام. تتراوح مواصفات الخيط المشترك من M4 إلى M12.

معلمات المنتج

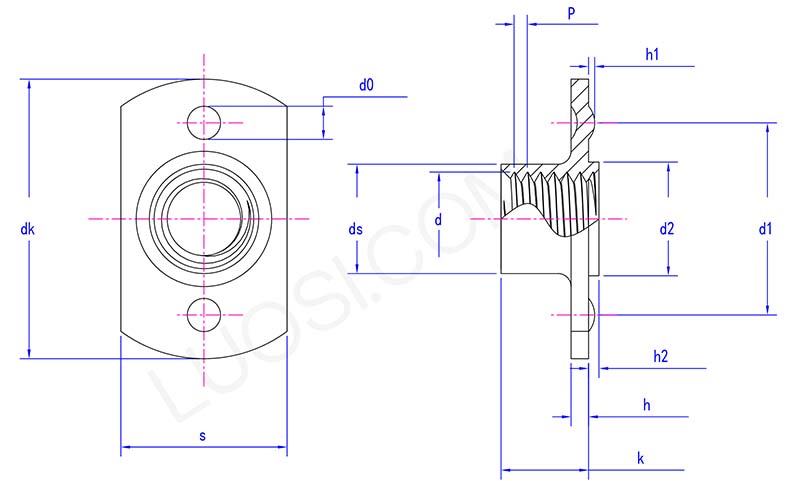

T style weld nuts with type 1A parameter

الاثنين	م4	م5	م6	م8	م10	م12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
دك ماكس	20.5	20.5	23.7	23.7	31	33.2
لا أعرف دقيقة	19.5	19.5	22.3	22.3	29	30.8
الحد الأقصى	12.25	12.25	14.3	14.3	19.4	21.5
دقيقة	11.75	11.75	13.7	13.7	18.6	20.5
س ماكس	5.9	6.7	8.3	10.2	13.2	15.2
س دقيقة	5.4	6.2	7.8	9.5	12.5	14.5
ك كحد أقصى	5.9	6.9	7.5	9	10.6	11.8
ك دقيقة	5.1	6.1	6.5	8	9.4	10.2
ح كحد أقصى	1.4	1.4	1.85	1.85	2.3	2.3
ح دقيقة	1	1	1.35	1.35	1.7	1.7
د2 كحد أقصى	6.9	6.9	8.9	10.9	12.9	14.9
د2 دقيقة	6.7	6.7	8.7	10.7	12.7	14.7
h2 كحد أقصى	0.8	0.8	0.8	0.8	1.2	1.2
ح2 دقيقة	0.6	0.6	0.6	0.6	1	1
د0 كحد أقصى	3.25	3.25	3.25	3.25	4.05	4.05
د0 دقيقة	2.75	2.75	2.75	2.75	3.55	3.55
h1 كحد أقصى	0.6	0.6	0.6	0.6	0.7	0.7
ساعة واحدة دقيقة	0.4	0.4	0.4	0.4	0.5	0.5
د1 كحد أقصى	15.2	15.2	17.25	17.25	22.3	24.3
د1 دقيقة	14.8	14.8	16.75	16.75	21.7	23.7

ميزات المنتج والتثبيت

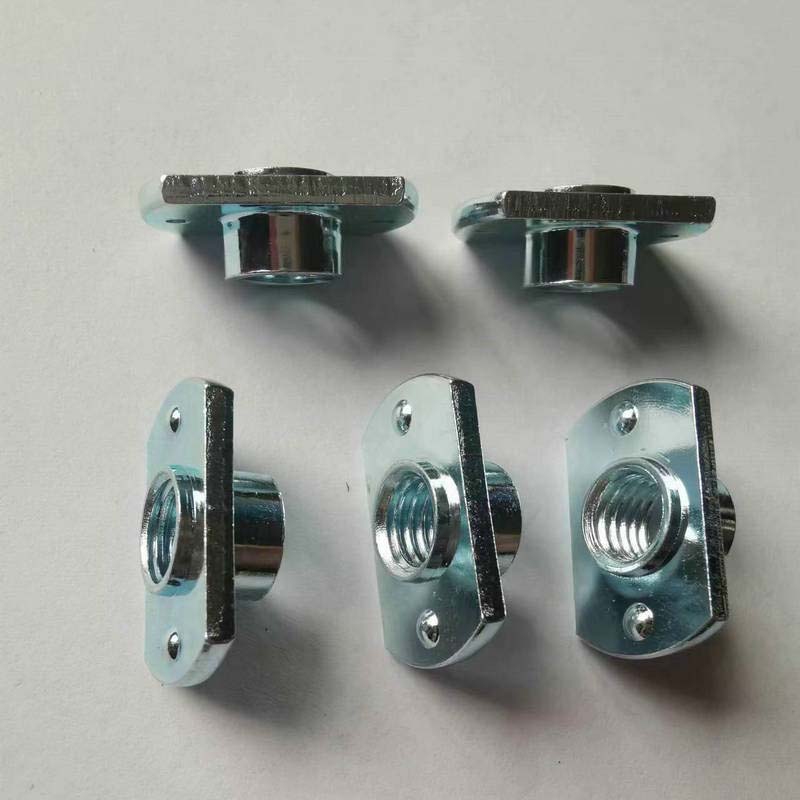

تتميز صواميل اللحام على شكل T مع النوع 1A بهيكل مميز على شكل T. يمكن للشفة زيادة مساحة التلامس مع اللوحة المعدنية، وتوزيع الضغط، وجعل اللحام أكثر أمانًا. حجم وارتفاع نتوءات اللحام على الحافة هي نفسها، والتسخين موحد أثناء عملية اللحام. دقة الخيط عالية. عندما يتم تثبيت المسمار، فإنه يبدو سلسًا للغاية دون أي تشويش أو ارتخاء.

T style weld nuts with type 1A

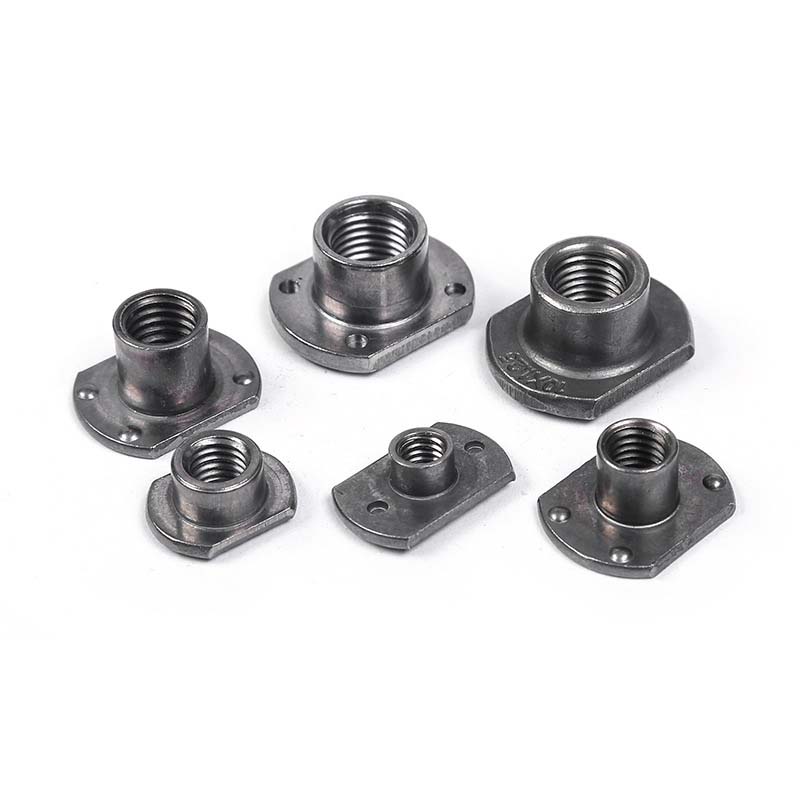

تمت تسمية صواميل اللحام من النوع 1A على شكل حرف T: يتم تركيب جسم الجوز السداسي بشكل غريب الأطوار على لوحة القاعدة المستطيلة (الشفة). يشير النوع 1A إلى أنه مصمم للحام القوسي (MIG أو TIG) حول حافة الفلنجة. يمكّنك تصميم الشكل "T" من وضع الثقوب الملولبة في الموقع المطلوب، حتى بالقرب من الحافة حيث لا يمكن تركيب صامولة مركزية، ويمكن تحقيق ذلك بسهولة.

إن تركيب صواميل اللحام من النوع T من النوع 1A يعني إجراء اللحام على طول محيط الحافة المستطيلة. قاعدة الجوز من النوع 1A مسطحة ولا تحتوي على ثقوب أو نتوءات. يمكنك استخدام MIG أو TIG لإنشاء خرزات لحام مستمرة على طول حافة الفلنجة. يعد الدمج الجيد بشكل عام أمرًا بالغ الأهمية لأن هذه هي الطريقة الوحيدة لإصلاح الحافة. يرجى تنظيف المعدن جيدًا مسبقًا.

صواميل اللحام من النوع 1A T أغلى من العاديةمكسرات مربعة. سيتعين عليك الدفع مقابل شكل معالجة الحافة والمواد الإضافية. كما أنها تستغرق وقتًا أطول حتى يتم لحامها بشكل صحيح حول الحافة. خاصة عندما يلزم إزاحة موضع الخيط، استخدمها؛ خلاف ذلك، قد تكون المكسرات القياسية أرخص.
