12 نقطة شفة المسمار

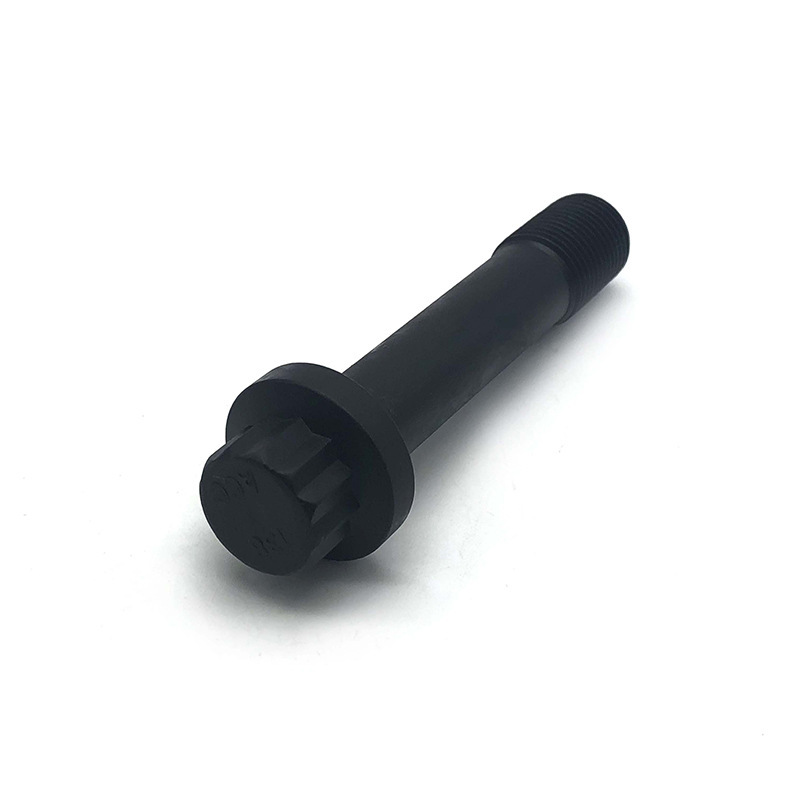

قم بتقديم طلب على الفور لبرغي Xiaoguo® 12 Point Flange بكميات كبيرة. يتميز هذا المنتج بتصميم فريد من 12 نقطة للرأس، وهو مصنوع من سبائك الفولاذ بدرجة 12.9 التي خضعت لعمليات التبريد والتلطيف، مع قوة شد نهائية تتجاوز 1200 ميجا باسكال، وهي مناسبة للاستخدام في الأجزاء الثقيلة من المحرك.

إرسال استفسار

وصف المنتج

إن برغي الحافة ذو 12 نقطة عبارة عن أداة تثبيت عالية الأداء برأس يضم اثني عشر زاوية وسطح دعم شفة موسع في الأسفل. يعتمد شكل رأسه على تصميم سداسي مزدوج، يجمع بين المحرك ذو الاثني عشر نقطة وهيكل الحافة المتكامل، المصمم خصيصًا لعزم الدوران العالي ومقاومة تخفيف الاهتزاز.

يُستخدم هذا المسمار ذو الحافة ذات 12 نقطة بشكل شائع في أنظمة نقل السيارات وكتل المحركات ومحركات الطائرات والمعدات الصناعية عالية القوة. إنه حل مثالي لاستبدال مسامير الرأس السداسية التقليدية ومسامير الرأس الأسطوانية الداخلية السداسية. يسمح تصميم سطح محرك الأقراص ذو الاثني عشر جانبًا باستخدام مفتاح ربط حلقي أو مقابس ذات اثني عشر جانبًا، مما يتيح عملية إعادة التموضع بمقدار 30 درجة في المساحات الضيقة مقارنة بالرؤوس السداسية القياسية، مما يؤدي إلى كفاءة تركيب أعلى.

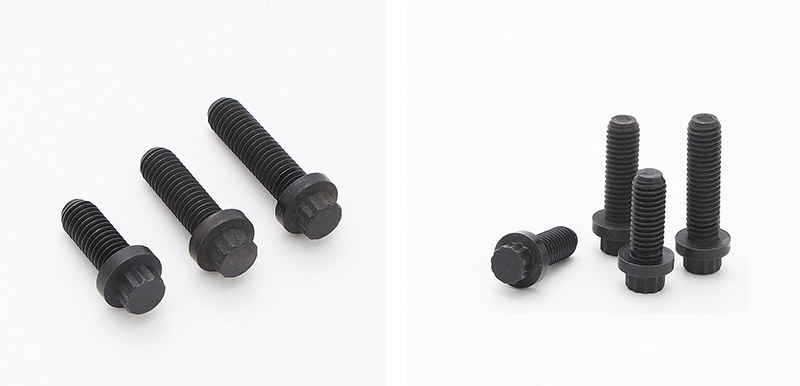

12 Point Flange Screw

الميزة الأساسية

تنعكس المزايا الأساسية لبرغي الحافة ذو الـ 12 نقطة بشكل أساسي في الجوانب التالية:

(1) نوع الرأس من اثنتي عشرة نقطة

المزيد من أسطح التلامس: يحتوي نوع الرأس ذو الاثنتي عشرة نقطة على ضعف عدد أسطح التلامس مثل الرأس السداسي، مما يمكنه من تحمل عزم الدوران العالي دون الإضرار بالرأس.

خطر زاوية الانزلاق منخفض: توزيع القوة أكثر اتساقًا، مما يجعله مناسبًا للتطبيقات التي تتطلب تحميلًا مسبقًا عاليًا.

(2) شفة متكاملة

سطح شفة قائم بذاته: لا حاجة إلى حشوات إضافية. يتعاون الهيكل المسنن أو المنقوش في الجزء السفلي من الفلنجة مع سطح قطعة العمل، مما يولد قوة احتكاك قوية.

مقاومة عالية للاهتزاز: يمكنها الحفاظ على التحميل المسبق حتى في بيئة اهتزازية، ومناسبة لمناطق التحميل الديناميكية.

(3) سهلة التركيب، وتوفر المساحة

دوران 30 درجة: يمكن تدوير الرأس المكون من 12 نقطة بمقدار 30 درجة لإدخاله في مفتاح الربط لإعادة وضعه. وهذا يوفر نصف المساحة مقارنة بدوران الرأس السداسي بمقدار 60 درجة. مناسبة لمساحة محدودة.

(4) منطقة تحمل كبيرة

يزيد سطح الحافة الموسع من منطقة الاتصال: يشتت الضغط بشكل فعال ويمنع تشوه المواد الناعمة مثل الألومنيوم والحديد الزهر.

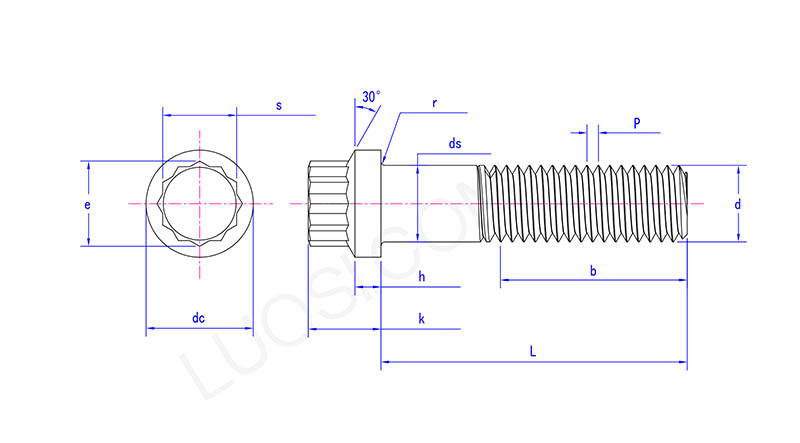

12 Point Flange Screw

الاثنين	م22	م24	م27	م30	م33	م36	م39	م42	م45	م48	م52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
العاصمة كحد أقصى	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
العاصمة دقيقة	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
س ماكس	22	24	27	30	33.0	36	39	42.0	45.0	48	52
س دقيقة	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
دقيقة	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
ح كحد أقصى	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
ح دقيقة	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
ك كحد أقصى	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
ك دقيقة	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
ص ماكس	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
ص دقيقة	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
الحد الأقصى	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
دقيقة	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) مسامير مقبس سداسية بديلة

توافق القطر الخارجي للرأس: يتميز برغي الحافة ذو 12 نقطة بنفس حجم الثقب مثل برغي الرأس الأسطواني السداسي القياسي، لذلك يمكن استبداله مباشرة دون تعديل موضع الثقب، كما أنه أكثر متانة.

(6) مجموعة كاملة من درجات القوة العالية

تغطي درجة 8.8، و10.9 درجة، و12.9 درجة والفولاذ المقاوم للصدأ A2-70/A4-80، مما يلبي احتياجات جميع السيناريوهات التي تتراوح من الآلات العامة إلى الأحمال الثقيلة للغاية.

(7) حلول غنية مقاومة للتآكل

نقدم العديد من المعالجات السطحية مثل الجلفنة الكهربائية، والجلفنة بالغمس الساخن، وطلاء Dacromet، وسبائك الزنك والنيكل، والسواد، وهي مناسبة للبيئات الداخلية والخارجية والبحرية والكيميائية، وما إلى ذلك.

(8) مجموعة واسعة من مجالات التطبيق

السيارات (المحركات، وناقل الحركة، والهيكل)، والفضاء (إطارات المحرك، ومعدات الهبوط)، وطاقة الرياح، والتعدين، والبتروكيماويات، والسفن، والآلات العامة، إلخ.
