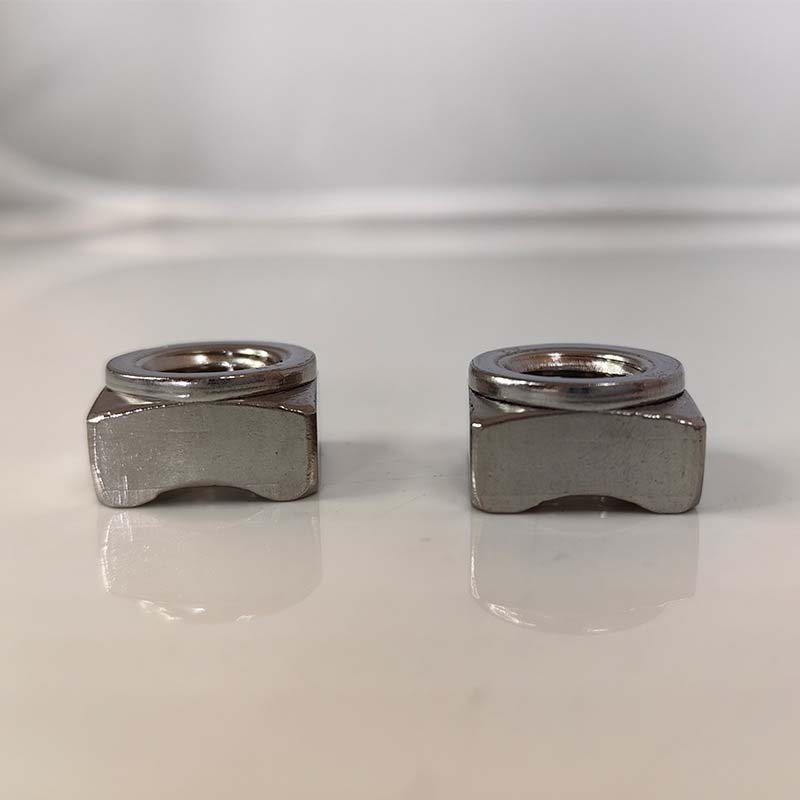

صواميل مربعة اللحام فئة 5 من النوع 1C

تتوافق صواميل اللحام المربعة من الفئة 5 مع النوع 1C مع معيار القوة ذو 5 مستويات. لقد تم تصميمها على طراز 1C وهي مناسبة جدًا للحام على الأسطح المعدنية. للاستخدام في الآلات أو الإطارات الفولاذية أو المعدات الصناعية. يمكن لشركة Xiaoguo® تقديم عينات مجانية وتقديم عروض أسعار سريعة.

نموذج:JIS B1196-2-2001

إرسال استفسار

وصف المنتج

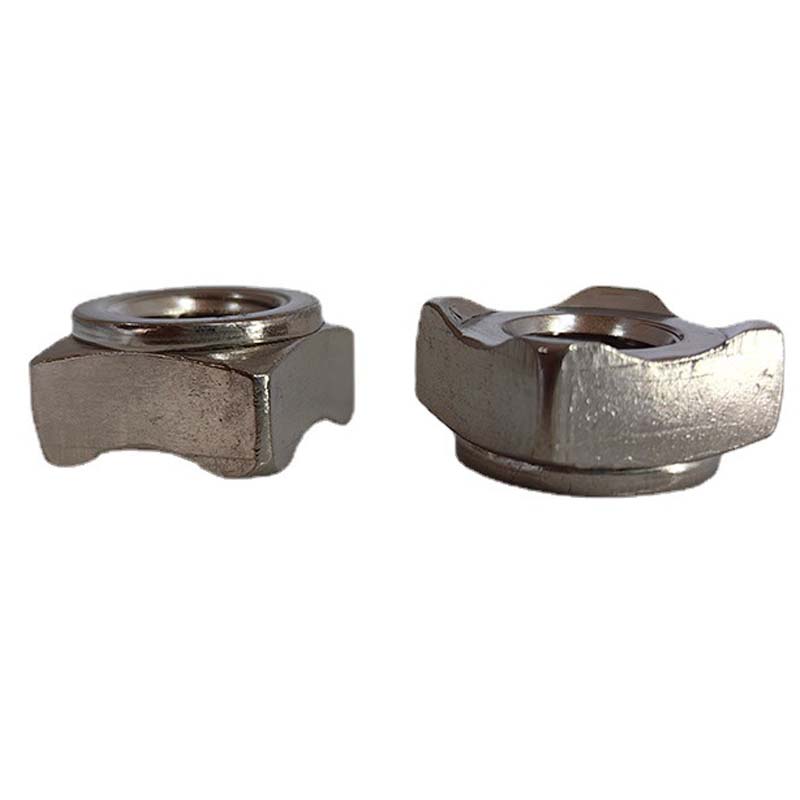

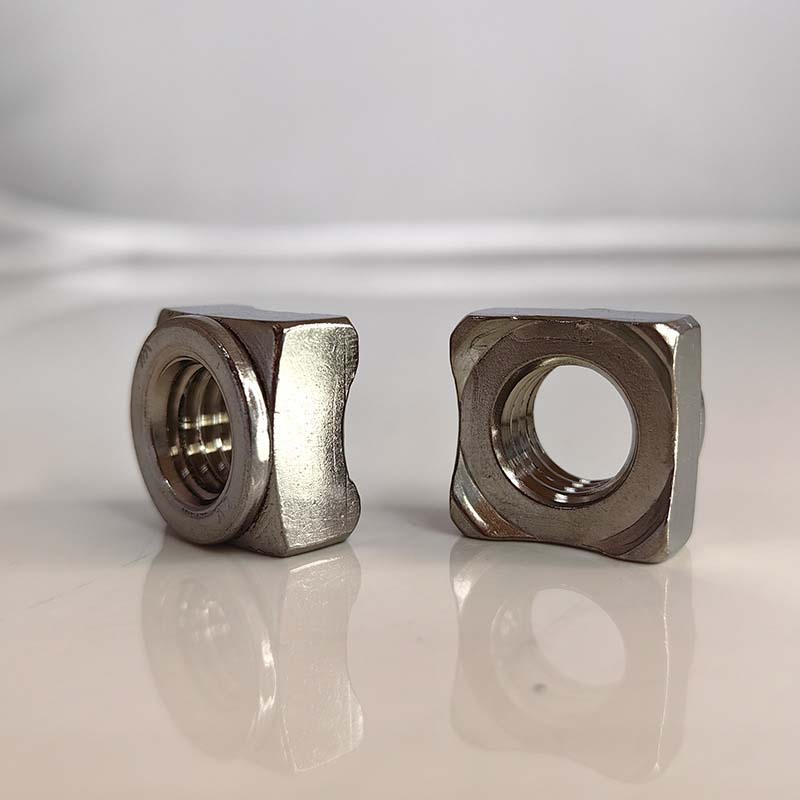

تحتوي صواميل اللحام المربعة من الفئة 5 من النوع 1C على فتحات ملولبة قياسية في المنتصف، والتي يمكن استخدامها مع البراغي المقابلة. تحتوي الصواميل على نتوءات صغيرة خاصة للحام، وعادةً ما يتم توزيع عدة نتوءات بالتساوي على سطح اللحام للصواميل.

معلمات المنتج

parameter of Class 5 weld square nuts with type 1C

الاثنين	م4	م5	م6	م8	م10	م12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
الحد الأقصى	8	9	10	12	14	17
دقيقة	7.64	8.64	9.64	11.57	13.57	16.57
ك كحد أقصى	3.2	4	5	6.5	8	10
ك دقيقة	2.9	3.7	4.7	6.14	7.64	9.57
ح كحد أقصى	1	1	1	1	1	1.2
ح دقيقة	0.8	0.8	0.8	0.8	0.8	1

ميزات المنتج

عندما قد تتقشر الصواميل العادية أو تتشوه تحت الحمل، يمكنك اختيار الصواميل المربعة الملحومة من الفئة 5 مع النوع 1C. يمكنهم تحمل توتر الترباس العالي وقوة القص. على سبيل المثال، في نقاط تركيب الدعامات الثقيلة أو المكونات الميكانيكية أو الوصلات الهيكلية، ستتعرض وصلات البراغي هذه لضغط أو اهتزاز كبير.

التصميم المربع يجعل من السهل وضعه أثناء التثبيت. يظل حجم وارتفاع نتوءات اللحام المتعددة ثابتًا، مما يضمن تسخينًا موحدًا أثناء اللحام ويضمن جودة اللحام. تتمتع الصواميل المربعة بمساحة تلامس أكبر من الصواميل المستديرة، والتي يمكن أن توزع الضغط بشكل أفضل وتمنع الارتخاء.

عادة ما تكون صواميل اللحام المربعة من الفئة 5 من النوع 1C مصنوعة من الفولاذ الكربوني وتخضع للمعالجة الحرارية لتلبية مواصفات القوة. يتم استخدام الجلفنة عادةً للوقاية من الصدأ، ولكن يرجى ملاحظة: يجب التحكم في عملية الطلاء بعد المعالجة بعد المعالجة الحرارية لتجنب التقصف بالهيدروجين الذي قد يقلل من قوة الصواميل.

نظرًا لأن الصواميل المربعة الملحومة من الفئة 5 من النوع 1C تتمتع بقوة أعلى، فيمكن عادةً تشديدها إلى قيمة عزم دوران أعلى مقارنةً بالصواميل ذات الدرجة المنخفضة، دون التسبب في انزلاق الخيط. يرجى مطابقة عزم الدوران معالترباسالصف الذي تستخدمه. ربما لا يزال هناك عزم دوران زائد، ولكن لديك هامش خلوص أكبر.
