غسالات قفل مخروطية مسننة بأسنان خارجية غاطسة

تتميز غسالات القفل المخروطية المسننة ذات الأسنان الخارجية الغاطسة في مصنع Xiaoguo® بشكل مدمج. عندما تضعها، فإنها تكون مستوية مع سطح الجزء أو أسفله، بحيث يصبح الوجه الخارجي بالكامل أملسًا ومسطحًا.

إرسال استفسار

وصف المنتج

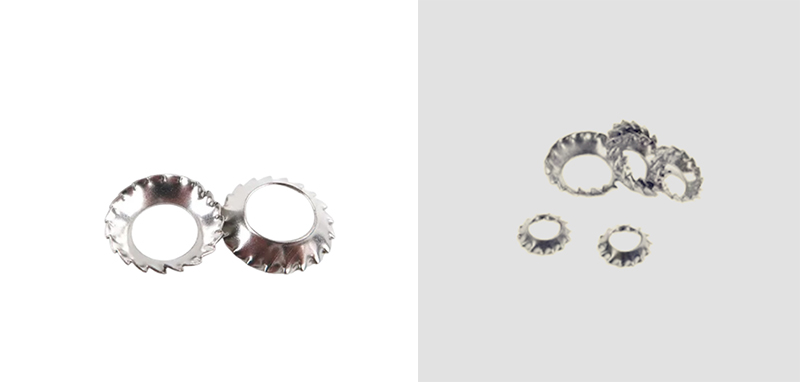

هذه الغسالات ذات القفل المخروطي المسننة ذات الأسنان الخارجية الغاطسة عبارة عن حلقات قفل مخروطية الشكل ذات مظهر غائر وأسنان حول الحافة الخارجية. يتيح الشكل الغائر إمكانية ملاءمتها تمامًا في فتحات التثبيت المجوفة، بحيث ينتهي رأس المسمار مع سطح الجزء أو أسفله. عندما تقوم بربط المسمار، فإن الجزء المخروطي يدفع للخلف بضغط زنبركي ثابت، وتعض الأسنان الخارجية في المادة الأساسية. وهذا يمنع أداة التثبيت من الفك عندما تهتز الأشياء أو تتحرك تحت الحمل.

Countersunk External Tooth Serrated Conical Lock Washers

دليل التثبيت

فيما يلي دليل التثبيت الخاص بغسالات القفل المخروطية ذات الأسنان الغاطسة الخارجية. يمكنك استخدامه كمرجع لعمليتك.

(1) مواصفات الاختيار

قم بمطابقة القطرين الداخلي والخارجي المقابل لغسالات القفل المخروطية المسننة ذات الأسنان الغاطسة الخارجية مع مواصفات البراغي الغاطسة. يجب أن تكون المواصفات متسقة لتجنب أن تكون كبيرة جدًا أو صغيرة جدًا، مما قد يؤثر على الملاءمة والتأثير المضاد للارتخاء.

(2) اتجاه التثبيت (النقطة الرئيسية)

سطح مخروطي محدب + سطح سن خارجي مواجه لرأس المسمار

يجب أن يكون السطح الخلفي المسطح متصلاً بإحكام بسطح الصفائح المعدنية لقطعة العمل

لا تقم بالتثبيت في الاتجاه المعاكس. سيؤدي التثبيت في الاتجاه العكسي إلى فقدان وظائف الشد المسبق المرنة وقفل سطح الأسنان.

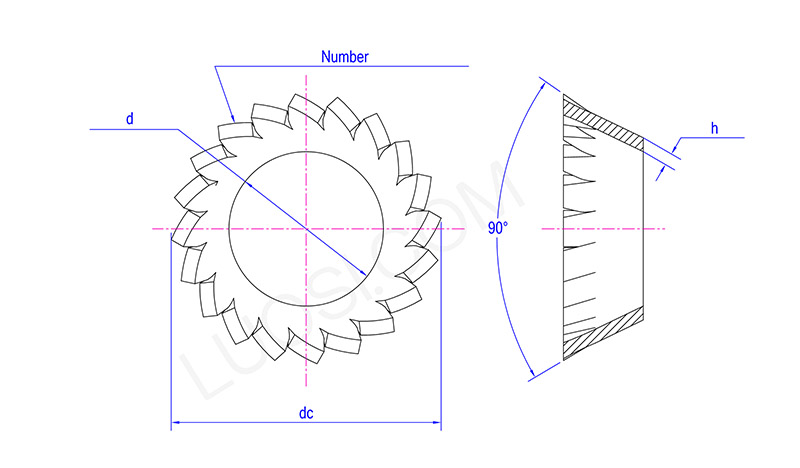

Countersunk External Tooth Serrated Conical Lock Washers

الاثنين	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
د دقيقة	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
د كحد أقصى	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
العاصمة	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
عدد عدد الأسنان دقيقة	10	12	12	14	14	16	18	20	26	28	30

(3) قم بمحاذاة الغسالة بشكل صحيح

قم بتمرير غسالات القفل المخروطية المسننة ذات الأسنان الخارجية الغاطسة على المسمار الغاطس، ثم ضع المجموعة بأكملها في فتحة التثبيت. سوف يقوم الاستدقاق الداخلي للغسالة بمحاذاة نفسه ليناسب زاوية رأس المسمار.

(4) شد اليد أولاً

ابدأ بتدوير المسمار يدويًا. أبقه مسطحًا مقابل الغسالة وتأكد من أنه مستقيم - بدون إمالة.

(5) تشديد إلى عزم الدوران القياسي

استخدم مفتاح ربط وشد وفقًا لمواصفات عزم الدوران المعتادة. اضغط عليه بما يكفي لتسطيح المخروط قليلاً حتى يعطي بعض التوتر الزنبركي، ودع الأسنان الخارجية تعض بلطف على السطح.

(6) بضعة أشياء يجب الانتباه إليها

لا تبالغ في التشديد - التزم بعزم الدوران الموصى به. لا تستخدم مفتاح الربط لطرقه.

لا تقم أبدًا بتكديس الغسالات - استخدم واحدة فقط لكل برغي. يؤدي تكديسها إلى خلق ضغط غير متساوٍ، وثني الغسالة، وقتل قدرتها على القفل.
