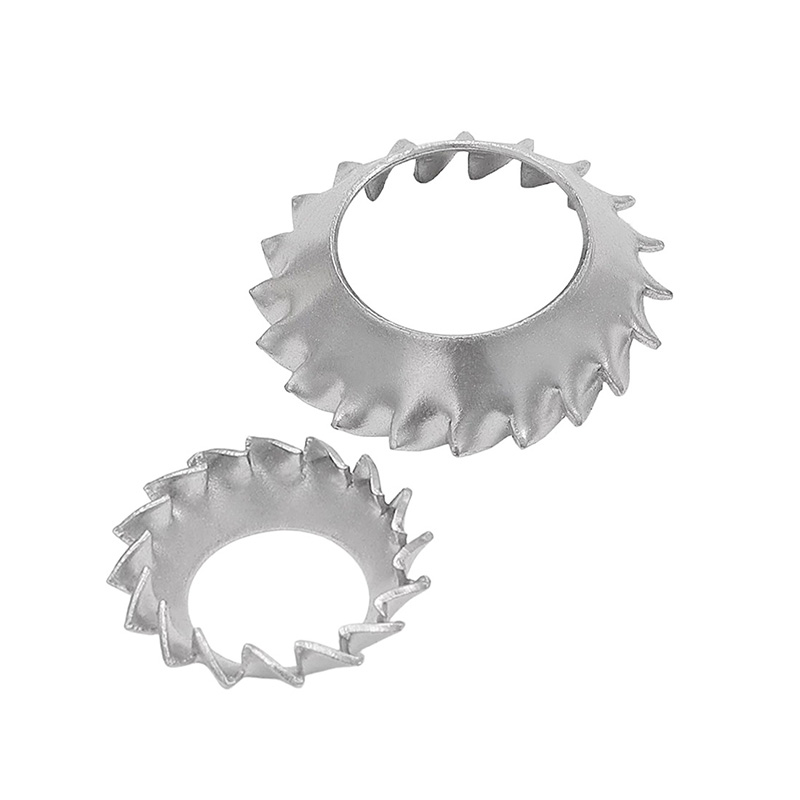

غسالات قفل مخروطية مسننة ذات أسنان خارجية

التحميل المسبق للربيع المخروطي

تكون غسالات القفل المخروطية ذات الأسنان الخارجية على شكل طبق ضحل (مخروطي) في حالتها الحرة ولها ارتفاع طبيعي معين.

عندما بدأت عملية الشد، تم دفع الغسالة إلى التجويف، وتم تسوية الهيكل المخروطي تدريجيًا.

الحلقة المسطحة، على الرغم من كونها مضغوطة، تسعى دائمًا للعودة إلى شكلها المخروطي الأصلي، وبالتالي تولد باستمرار قوة مرونة محورية.

تعمل هذه القوة المرنة بين رأس المسمار وقطعة الشغل، مما يحافظ على التحميل المسبق الثابت للخيط ويعوض الفجوات الصغيرة الناتجة عن التمدد الحراري أو التآكل أو تشوه المواد.

قفل ميكانيكي للأسنان الخارجية

يوجد صف من الأسنان الشعاعية الحادة على المحيط الخارجي لغسالات القفل المخروطية المسننة ذات الأسنان الخارجية.

عندما يتم تسوية الغسالة، تضغط هذه الأسنان الخارجية على سطح قطعة العمل، مما يؤدي إلى إنشاء ارتباطات ميكانيكية متعددة.

بعد عض الأسنان، يعادل ذلك إضافة مقاومة الدوران بين الغسالة وقطعة العمل.

يمكن لآلية القفل الميكانيكية هذه أن تقاوم بشكل فعال الارتخاء الناتج عن الاهتزاز والصدمات والأحمال الديناميكية.

غاطسة دافق صالح

يتطابق السطح المخروطي لغسالات القفل المخروطية ذات الأسنان الخارجية مع السطح المخروطي لرأس المسمار الغاطس القياسي.

بعد التثبيت، يتم إدخال الغسالة بالكامل في تجويف قطعة العمل، ويكون رأس المسمار مستويًا مع سطح قطعة العمل أو أقل قليلاً منه.

وهذا يضمن أن يكون سطح التجميع أملسًا ومسطحًا، بدون أي نتوءات، ولا يسبب عدم الراحة عند لمسه، ولا يتداخل مع المكونات الأخرى، ولا يؤثر على التشابك بين الأسنان وقطعة الشغل.

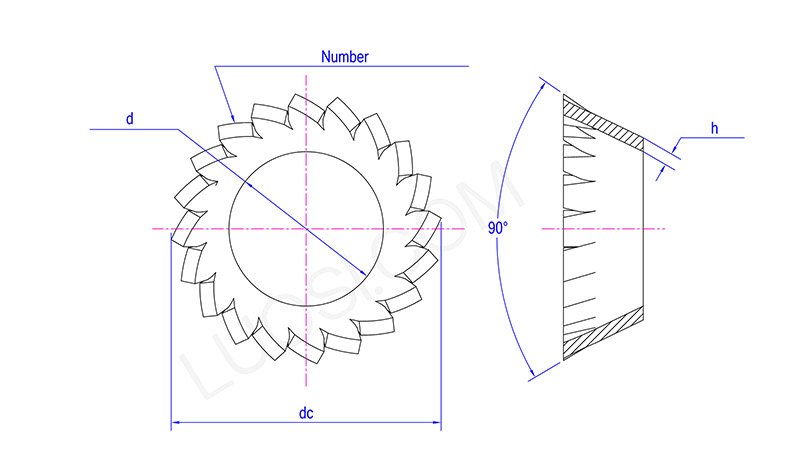

الاثنين	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
د دقيقة	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
د كحد أقصى	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
العاصمة	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
عدد عدد الأسنان دقيقة	10	12	12	14	14	16	18	20	26	28	30

الأسئلة المتداولة الإجابة عليها

(1) هل الصلابة وعزم الدوران مستقران؟

جميع الغسالات ذات القفل المخروطي المسنن الخارجي مصنوعة من المعالجة الحرارية. يتم الحفاظ على الصلابة والمرونة وعزم دوران القفل ثابتًا للطلبات المجمعة.

(2) هل تقدم عينات مجانية؟

ج: يمكننا تقديم عينات قياسية مجانية، يحتاج المشتري فقط إلى تحمل تكلفة الشحن.

(3) ما هو موك الخاص بك للأحجام القياسية والمخصصة؟

الأحجام القياسية تدعم الطلب التجريبي الصغير. العناصر المخصصة غير القياسية تحتاج إلى موك صغير، ونحن نقبل عينة من الطلب والإنتاج الضخم.
