مسمار برأس مربع من الدرجة 5

لا يتطلب مسمار الرأس المربع المتقدم من الدرجة 5 من Xiaoguo® مفاتيح ربط خاصة. يمكن استخدام مفاتيح الربط العادية المفتوحة والمفاتيح القابلة للتعديل والمفاتيح النجمية بدلاً من ذلك. ويمكن الوصول إليها بسهولة في موقع الصيانة. وهذا يقلل من تكاليف شراء الأدوات ويجعل العمل أكثر كفاءة.

إرسال استفسار

وصف المنتج

خصائص المواد

يمكن تلخيص خصائص المواد الأساسية لمسمار الرأس المربع من الدرجة 5 على النحو التالي:

(1) المادة الأساسية: فولاذ كربوني متوسط، بمحتوى كربون يتراوح من 0.28% إلى 0.55%.

(2) حالة المعالجة الحرارية: يجب أن تخضع للتبريد تليها معالجة تقسية لتلبية متطلبات الأداء الميكانيكي المنصوص عليها في المعايير.

(3) درجة القوة: قوة الشد 120,000 رطل لكل بوصة مربعة (حوالي 827 ميجا باسكال).

(4) ميزة المتانة: بالمقارنة مع الدرجة 8، فهي تتمتع بمعدل استطالة أعلى وقدرة أفضل على تحمل قوة القص.

(5) المرونة: لا يحدد معيار SAE J429 درجة معينة من السبائك. إنها تسمح باستخدام مواد مختلفة مثل 1038، 1040، 35K، 40Cr، وما إلى ذلك، طالما أن التركيب الكيميائي والخصائص الميكانيكية تلبي المتطلبات.

(6) المواصفات المطبقة: نطاق القطر من 1/4 بوصة إلى 1-1/2 بوصة. بالنسبة للأقطار التي تتجاوز هذا النطاق، يرجى الرجوع إلى معايير بديلة مثل ASTM A449.

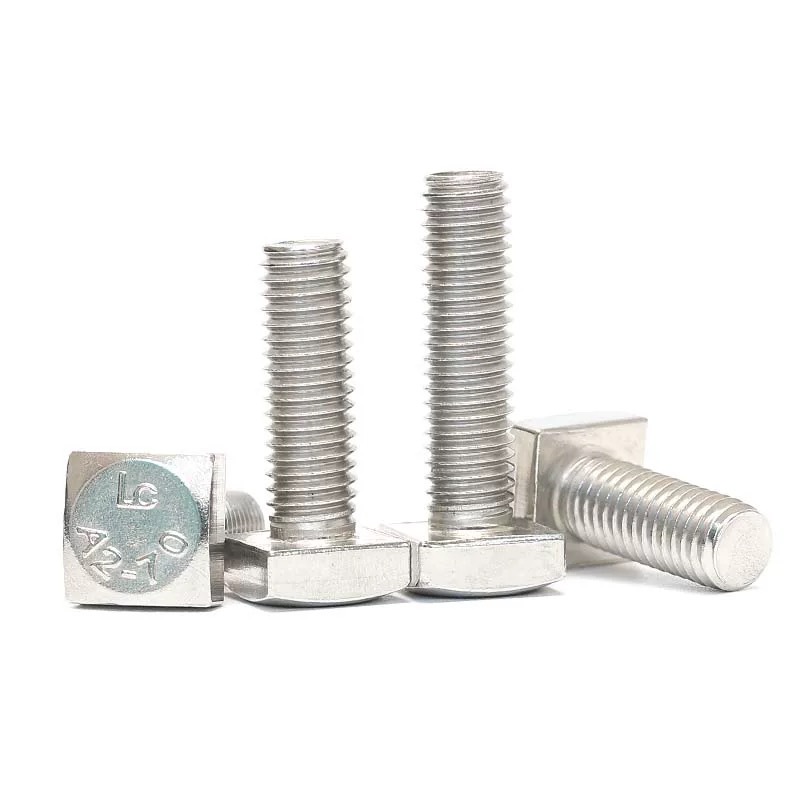

Grade 5 Square Head Bolt

تكوين المواد

الترباس ذو الرأس المربع من الدرجة 5 مصنوع من الفولاذ الكربوني المتوسط ويخضع لعمليات التبريد والتلطيف، مما يحقق التوازن الأمثل بين القوة والمتانة. محتويات كل عنصر هي كما يلي:

مؤشرات التركيب الكيميائي	متطلبات المحتوى
الكربون (ج)	0.28% - 0.55%
الفوسفور (ف)	≥ 0.030%
الكبريت (S)	≥ 0.050%

مقارنة الصف

يتم تصنيف مسمار الرأس المربع من الدرجة 5 على أنه درجة قوة متوسطة إلى عالية. إنها تحقق التوازن المثالي بين القوة والمتانة والتكلفة. بالمقارنة مع الدرجة الثانية، فهي توفر قوة أعلى؛ بينما بالمقارنة مع الدرجة 8، فهي تمتلك ليونة أفضل وقدرة على تحمل قوة القص، مما يجعلها مناسبة لمعظم التطبيقات الصناعية المتوسطة والثقيلة. لإعطائك فهمًا أوضح، يمكنك الرجوع إلى محتوى الجدول التالي.

صفات	الصف5	الصف 2	الصف8
قوة الشد	120,000 رطل لكل بوصة مربعة	74000 رطل لكل بوصة مربعة	150,000 رطل لكل بوصة مربعة
مادة	فولاذ كربوني متوسط	فولاذ منخفض الكربون/فولاذ متوسط الكربون	سبائك الصلب متوسطة الكربون
وضع علامات على الرأس	3 خطوط شعاعية	لا علامات	6 خطوط شعاعية
سيناريوهات التطبيق	صناعة متوسطة ثقيلة	المعدات الثابتة العامة الخفيفة	تحميل ثقيل للغاية/مكونات السلامة الرئيسية
المرونة	واسطة	عالي	قليل
سعر	واسطة	قليل	عالي
قدرة تحمل قوة القص	جيد (أسهل في التشوه وامتصاص الطاقة)	متوسط	ضعيف (أكثر هشاشة)

الميزة الرئيسية

(1) أداء متوسط القوة: تصل قوة الشد للمسمار ذو الرأس المربع من الدرجة 5 إلى 120,000 رطل لكل بوصة مربعة، وهو قادر على تحمل الأحمال المتوسطة إلى الثقيلة، وهو أقوى بنسبة 62% من قوة الدرجة الثانية.

(2) مقاومة قص ممتازة: بالمقارنة مع الدرجة 8، يمكن تعديلها إلى شكل مختلف، مما يجعلها أكثر ملاءمة للتطبيقات التي تتطلب قوة القص.

(3) القدرة على التكيف مع البيئات القاسية: لا يزال تصميم الرأس المربع يعمل بفعالية في ظروف العمل القاسية مثل بقع الزيت والطين والرؤية المحدودة.

(4) التثبيت مريح: يمكن استخدام مفاتيح الربط العادية المفتوحة، والمفاتيح القابلة للتعديل، والمفاتيح النجمية للتشغيل، دون الحاجة إلى أدوات خاصة.

(5) فعالية عالية من حيث التكلفة: تحقيق التوازن الأمثل بين القوة والتكلفة بين الدرجة 2 والدرجة 8

(6) قابلة للتطبيق على نطاق واسع عبر الصناعات: تغطي التعدين والسكك الحديدية والزراعة والبتروكيماويات والهياكل الفولاذية وغيرها من القطاعات الصناعية الرئيسية

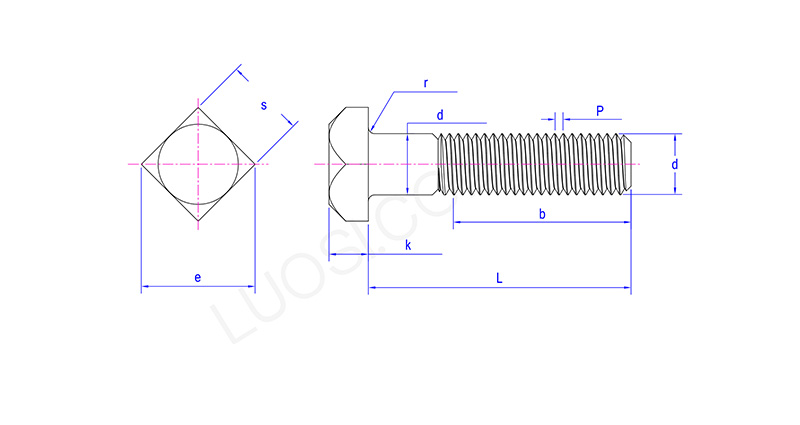

Grade 5 Square Head Bolt

الاثنين	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
س ماكس	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
الحد الأقصى	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
دقيقة	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
ه ماكس	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
دقيقة	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
ك كحد أقصى	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
ك دقيقة	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
ص ماكس	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
ص دقيقة	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03
