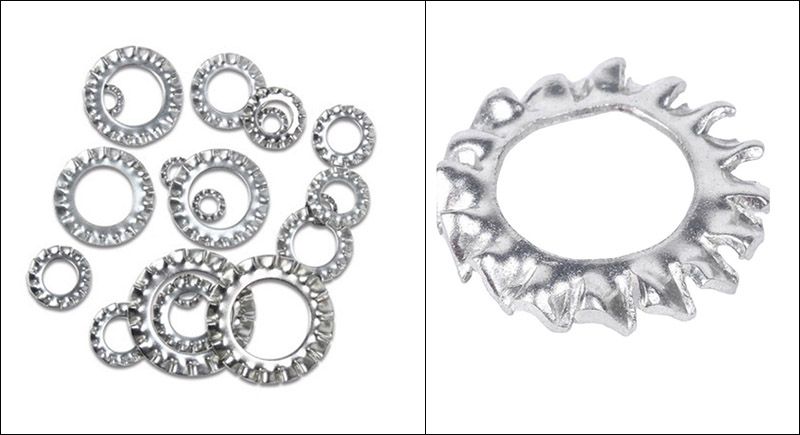

غسالات القفل ذات الأسنان المسننة

تتميز غسالات القفل ذات الأسنان المسننة الخاصة بمصنع Xiaoguo® بأنها مدمجة وسهلة التخزين، وتعمل بشكل جيد في مساحات التثبيت الضيقة. نقترح عليك تقديم طلبات مجمعة، مما يجعل حفظ المخزون أسهل ويمنحك أيضًا أسعارًا أفضل للوحدات.

إرسال استفسار

وصف المنتج

1) هل أحتاج إلى استخدام مفتاح عزم الدوران عند تثبيت غسالات القفل ذات الأسنان المسننة؟

ينصح بشدة باستخدامه. ما عليك سوى تشديده وفقًا لعزم الدوران القياسي الموصى به للمسامير أو الصواميل.

(2) كيف يمكننا منع الحشية من خدش سطح قطعة العمل؟

سوف تعض الأسنان نفسها على السطح، وحتى أدنى الخدوش لا يمكن تجنبها بالكامل.

(3) ماذا سيحدث إذا تم تشديد الغسالة أكثر من اللازم؟

سيؤدي الإفراط في الشد إلى تسطيح الأسنان تمامًا، مما يتسبب في فقدان الغسالة لمرونتها وانخفاض التأثير المضاد للارتخاء بشكل حاد.

(4) هل أحتاج إلى تنظيف السطح قبل تركيب غسالات القفل ذات الأسنان المسننة؟

نعم. يجب إزالة طبقة الزيت أو برادة الحديد أو الطلاء أو الأكسيد الموجودة على رأس المسمار/ قاعدة الصمولة وسطح قطعة العمل.

Lock Washers with Serrated Toothed

يعد التثبيت الصحيح لغسالات القفل ذات الأسنان المسننة أمرًا بالغ الأهمية لضمان تأثيرها المضاد للارتخاء والتوصيل الكهربائي.

(1) تنظيف الأسطح الملامسة

إزالة طبقات الزيت أو برادة الحديد أو الطلاء أو الأكسيد من أسفل البراغي أو الصواميل وأسطح قطع العمل.

(2) تأكيد اتجاه الغسالة (الأهم)

يجب أن يواجه سطح السن سطح التلامس لرأس الترباس أو الجوز، ويجب أن يواجه السطح المسطح الجزء الخارجي من قطعة العمل.

سيؤدي عكس التثبيت إلى: عدم قدرة الأسنان على الانخراط، مما يؤدي إلى فقدان وظيفة مقاومة الارتخاء تمامًا.

(3) قم بتركيب الغسالة، ضع غسالات القفل ذات الأسنان المسننة أسفل رأس المسمار أو الصامولة، واحتفظ بها في منتصف المسمار.

(4) قم بالربط يدويًا أولاً، قم بلف المسمار أو الصامولة يدويًا حتى تلمس الغسالة سطح الجزء برفق. لن تعض الأسنان بالكامل في هذه اللحظة.

(5) الشد باستخدام عزم الدوران القياسي استخدم مفتاح عزم الدوران لربط البرغي والصمولة وفقًا لمتطلبات عزم الدوران القياسية. سوف تغوص أسنان الغسالة في السطح من تلقاء نفسها أثناء الشد، ولا حاجة لضبط عزم الدوران مرة أخرى. لا تستخدم مفتاح ربط بقوة مفرطة، وإلا قد تنزلق الأسنان وستتشوه غسالات القفل ذات الأسنان المسننة.

(6) التحقق بعد التثبيت إذا تم استخدامه للتأريض الكهربائي، فاختبر المقاومة بين المسمار وقطعة الشغل بمقياس متعدد بعد الشد لضمان التوصيل المستقر. يجب أن تكون قيمة المقاومة قريبة من 0 Ω.

Lock Washers with Serrated Toothed

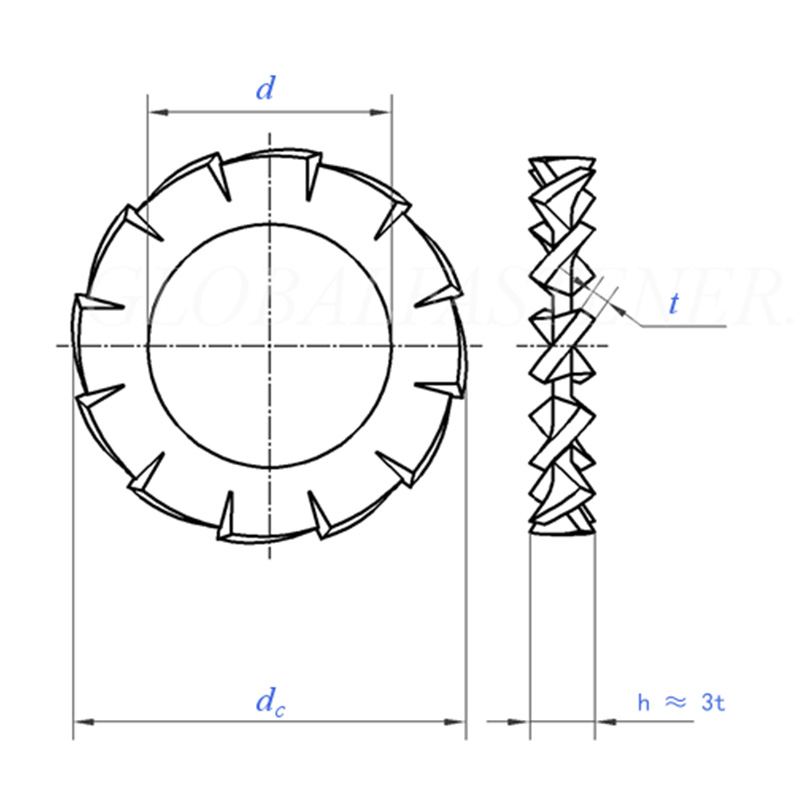

مقاس		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الحد الأدنى = الحجم الاسمي	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الأعلى	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
العاصمة	الحد الأقصى = الحجم الاسمي	3.6	4.5	5.5	6	7	8	10	11	12.5	15
العاصمة	دقيقة	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
عدد الأسنان	دقيقة	9	9	9	9	10	11	11	12	14	14
لكل 1000 وحدة كجم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
لقطر الخيط الاسمي		م1.6	م2	م2.5	م3	م3.5	م4	م5	م6	م7	م8

مقاس		10.5	13	15	17	19	21	23	25	28	31
d	الحد الأدنى = الحجم الاسمي	10.5	13	15	17	19	21	23	25	28	31
d	الأعلى	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
دي	الحد الأقصى = الحجم الاسمي	18	20.5	24	26	30	33	36	38	44	48
دي	دقيقة	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
عدد الأسنان	دقيقة	16	16	18	18	18	20	20	20	22	22
لكل 1000 وحدة كجم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
لقطر الخيط الاسمي		م10	م12	م14	م16	م18	م20	م22	م24	م27	م30
