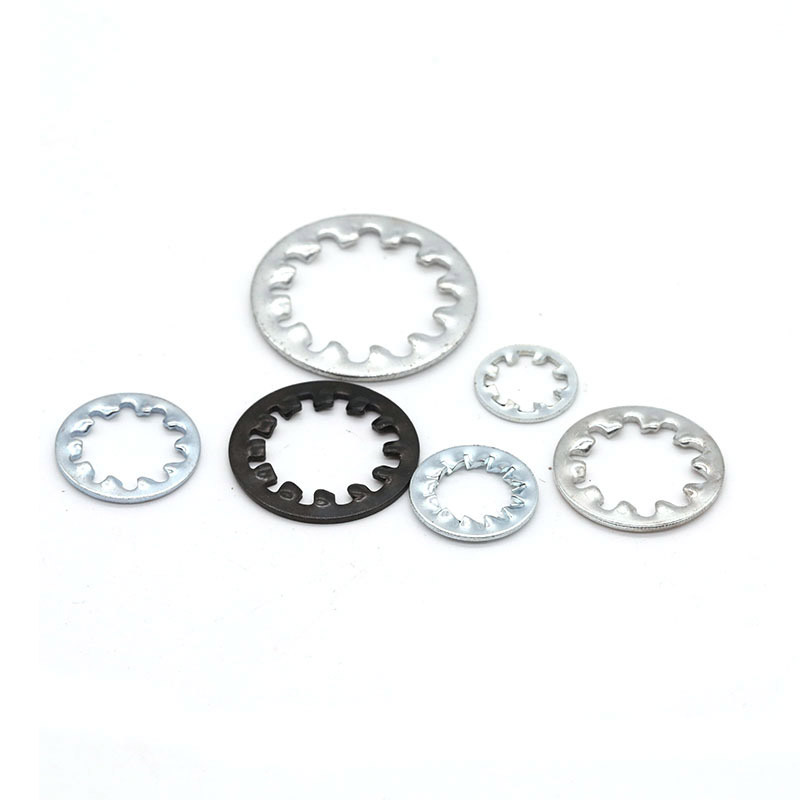

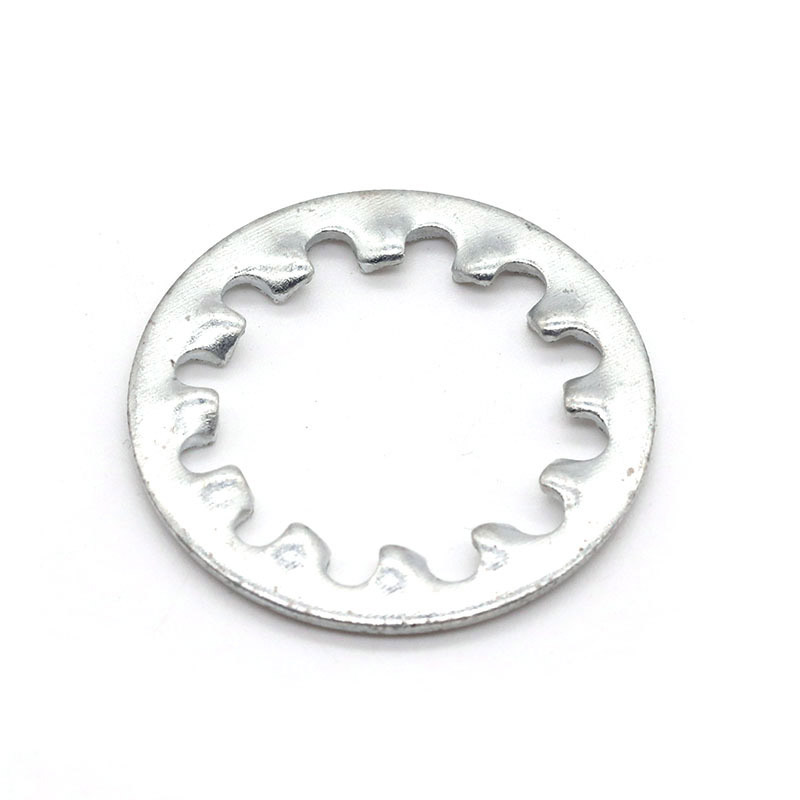

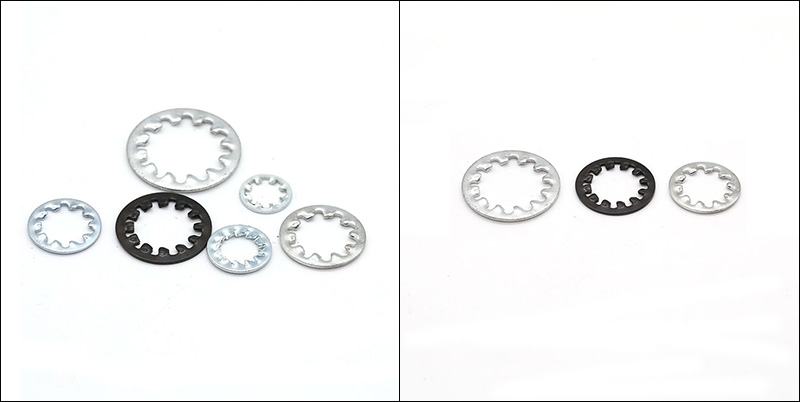

غسالات قفل ذات أسنان داخلية

تنقسم غسالات القفل ذات الأسنان الداخلية بشكل أساسي إلى النوع القياسي (النوع AW) والنوع الثقيل (النوع IOW). يكمن الاختلاف الأساسي بينهما في عمق وقوة شكل الترس.

(1) اكتب AW

الميزة الأساسية: اعتماد تصميم تروس داخلي أكثر كثافة لتوزيع الحمل

مبدأ القفل: من خلال زيادة عدد نقاط الاتصال أثناء العض، يتم استخدام الاحتكاك لمنع الارتخاء.

المواد المفضلة: الفولاذ الكربوني التقليدي أو الفولاذ المقاوم للصدأ الاقتصادي (مثل SUS304)

سعة الحمل: مناسبة للحمل المتوسط ​​والمنخفض، تثبيت خفيف الوزن

التكلفة:نوع اقتصادي

التطبيق النموذجي: تعتبر غسالات القفل من النوع AW ذات الأسنان الداخلية مناسبة للدوائر الإلكترونية ولوحات PCB والأجهزة المنزلية ولوحات العدادات وغيرها من الأجهزة ذات التحميل الخفيف.

(2)اكتب IOW

الميزة الأساسية: الأسنان أعمق وأكثر حدة وأكثر سمكًا، مع قوة عض أكبر.

مبدأ القفل: باستخدام أطراف الأسنان "للإمساك والعض" على السطح المعدني، يتم توليد قوة قفل ميكانيكية.

المواد: مصنوعة من الفولاذ الزنبركي 65Mn، صلابة HRC 39-50

أداء التحميل: مناسب لبيئات العمل ذات الأحمال الثقيلة والاهتزازات الشديدة

ميزة التكلفة: قيمة رائعة لأداء موثوق

التطبيق: تعتبر غسالات IOW Lock المزودة بأسنان داخلية مثالية للأجزاء شديدة التحمل. يستخدم على نطاق واسع في هيكل السيارات والمحركات والآلات الصناعية ومعدات رفع البناء.

ببساطة، أي واحد للاختيار بين AW القياسي وIOW للخدمة الشاقة يعود بشكل أساسي إلى ضغط العمل على البراغي. بالنسبة لاستخدامات الحمل الخفيف مثل الأجهزة الإلكترونية والأجهزة المنزلية، فإن نوع AW العادي كافٍ وأكثر ملاءمة للميزانية.

بالنسبة للمواقف ذات الاهتزازات أو الصدمات القوية، مثل السيارات والآلات الصناعية الكبيرة، استخدم نوع IOW للخدمة الشاقة للحفاظ على وصلات البراغي آمنة.

م2	2.2	2.34	4.20	4.5	0.28	0.32
م2.5	2.7	2.84	5.20	5.5	0.37	0.43
م3	3.2	3.38	5.70	6.0	0.37	0.43
م3.5	3.7	3.88	6.64	7.0	0.47	0.53
م4	4.3	4.48	7.64	8.0	0.47	0.53
م5	5.3	5.48	9.64	10.0	0.57	0.63
م6	6.4	6.62	10.57	11.0	0.67	0.73
م7	7.4	7.62	12.07	12.5	0.77	0.83
م8	8.4	8.62	14.57	15.0	0.77	0.83
م10	10.5	10.77	17.57	18.0	0.87	0.93
م12	13.0	13.27	19.98	20.5	0.96	1.04
م14	15.0	15.27	23.48	24.0	0.96	1.04
م16	17.0	17.27	25.48	26.0	1.16	1.24
م18	19.0	19.33	29.48	30.0	1.36	1.44
م20	21.0	21.33	32.38	33.0	1.36	1.44
م24	25.0	25.33	37.38	38.0	1.45	1.55

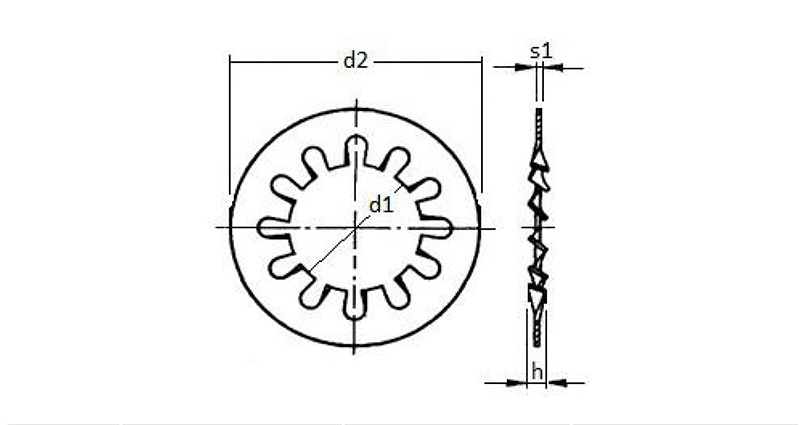

المعلومات والرسم المقدمة هي مرجع فقط

قد تريد أن تعرف

(1) ما هو النمط الذي يجب أن أستخدمه في تركيبات محركات السيارات؟

نقترح استخدام غسالات قفل الأسنان الداخلية من IOW. إنها تعمل بشكل رائع في منع البراغي من التفكك.

(2) هل لديك إصدارات من الفولاذ المقاوم للصدأ لكلا الطرازين؟

بالتأكيد. يمكن توفير كلا النوعين AW وIOW من الفولاذ المقاوم للصدأ، مثل درجة A2/304 وA4/316.

(3) ما هو فرق الصلابة بين أنواع IOW وAW؟

عادةً ما تتمتع الغسالات القياسية AW المصنوعة من الفولاذ الكربوني بصلابة تتراوح بين HRC 35-45. أما إصدار الفولاذ الكربوني IOW للخدمة الشاقة فهو أكثر صلابة، مع صلابة بشكل عام من HRC 42 إلى 50.
