M6 غسالة قفل مسنن خارجي

تتميز غسالة القفل الخارجي المسننة M6 التي ينتجها مصنع Xiaoguo® بأنها فعالة من حيث التكلفة للغاية. مع سعر الوحدة المنخفض نسبيًا، يمكنها توفير أداء موثوق ضد التفكيك وهي مناسبة بشكل خاص لمهام التجميع واسعة النطاق.

إرسال استفسار

وصف المنتج

عند تركيب واستخدام غسالة القفل المسنن الخارجي M6، تتطلب النقاط التالية اهتمامًا خاصًا.

(1) استخدام لمرة واحدة

بعد إزالة غسالة القفل الخارجي المسنن M6، إذا تشوهت الأسنان بشكل دائم، فلا يمكن إعادة استخدامها؛ وإلا فلن يكونوا قادرين على توفير وظيفة مقاومة الارتخاء.

(2) غير مناسب للمواد اللينة

قد تنقر الأسنان بعمق على صفائح الألمنيوم والبلاستيك والفولاذ الرقيقة، مما قد يسبب انبعاجًا أو تشققًا. يوصى بإضافة فلكة مسطحة أسفل فلكة القفل المسننة الخارجية M6 للتخزين المؤقت.

(3) انتبه إلى طلاء السطح

إذا كانت هناك طبقة طلاء أو طلاء كهربائي على سطح قطعة العمل، فقد تخترق الأسنان الطلاء وتترك علامات. عندما تكون هناك متطلبات للمظهر، اختر بعناية.

(4) حاول استخدام مثبتات كبيرة قدر الإمكان.

غسالة الأسنان الخارجية مناسبة للبراغي ذات الرؤوس الأكبر مثل الرؤوس السداسية، والرؤوس المستديرة، والرؤوس المسطحة؛ بالنسبة للبراغي ذات الرأس الصغيرة، يجب اختيار حشية أسنان داخلية.

(5) التحكم في عزم الدوران

قد يؤدي الشد المفرط إلى تسطح الأسنان بالكامل وفقدان مرونتها؛ عزم الدوران غير الكافي سيمنع الملاءمة المناسبة. لذلك، من الضروري العمل بدقة وفقًا للقيم الموصى بها.

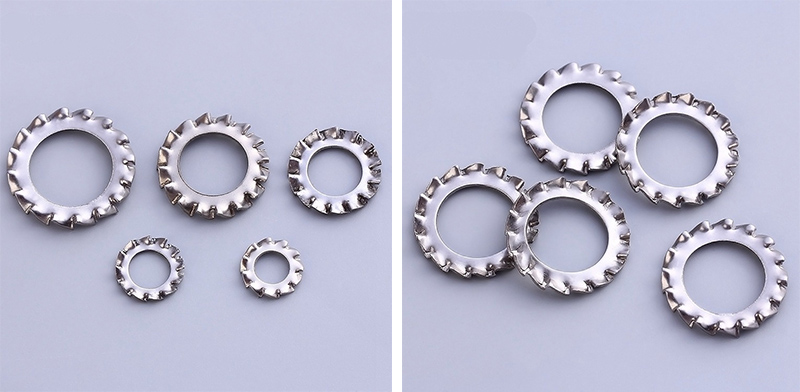

M6 Outer Serrated Lock Washer

الأخطاء الشائعة والحلول

(1) بعد التشديد، ترتفع الحافة الخارجية لغسالة القفل المسنن الخارجي M6 للأعلى.

الأسباب المحتملة:تم تركيب الغسالة في الاتجاه الخاطئ.

الحل: قم بإزالته وإعادة تثبيته بحيث يكون سطح السن مواجهًا للمثبت.

(2) لا تزال البراغي مفككة.

الأسباب المحتملة: عدم كفاية عزم الدوران / إعادة استخدام الغسالات

الحل:تحقق من قيمة عزم الدوران. /إذا تم تفكيكها وإعادة تجميعها، فاستبدل الغسالة الجديدة.

(3) مقاومة التأريض عالية جدًا.

الأسباب المحتملة: عدم اختراق الأسنان للطبقة.

الحل: نظف سطح التلامس، أو قم بكشط الطلاء قليلاً ثم أعد ربطه.

(4) تعرض سطح قطعة العمل للخدش بشدة.

الأسباب المحتملة: يتم ضغط غسالة القفل المسنن الخارجي M6 مباشرة على السطح الناعم.

الحل: أضف غسالة مسطحة أسفل الغسالة، أو استبدلها بغسالة أسنان داخلية.

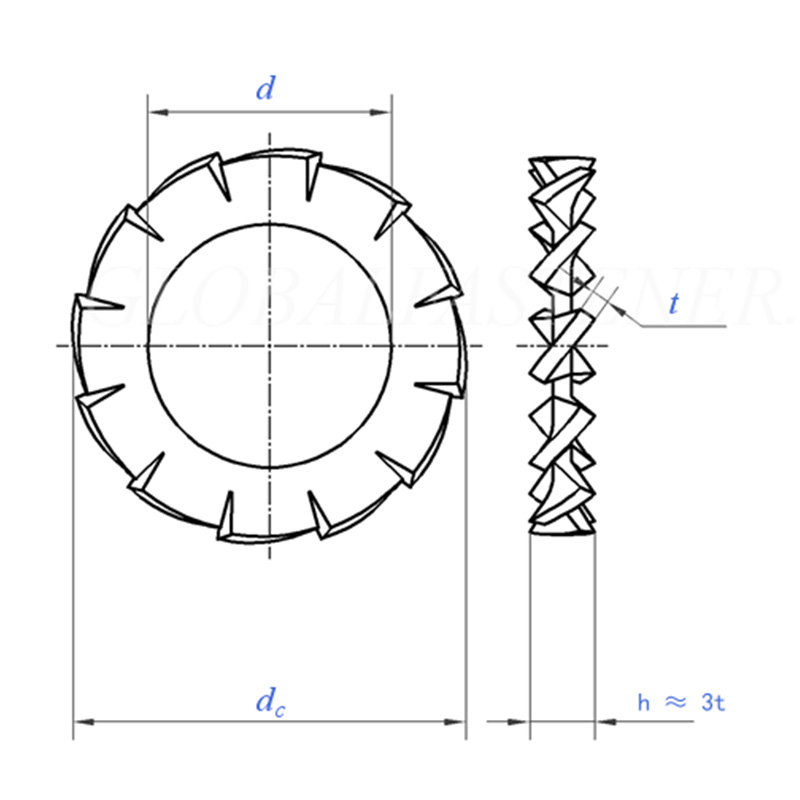

M6 Outer Serrated Lock Washer

مقاس		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الحد الأدنى = الحجم الاسمي	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الأعلى	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
العاصمة	الحد الأقصى = الحجم الاسمي	3.6	4.5	5.5	6	7	8	10	11	12.5	15
العاصمة	دقيقة	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
عدد الأسنان	دقيقة	9	9	9	9	10	11	11	12	14	14
لكل 1000 وحدة كجم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
لقطر الخيط الاسمي		م1.6	م2	م2.5	م3	م3.5	م4	م5	م6	م7	م8

مقاس		10.5	13	15	17	19	21	23	25	28	31
d	الحد الأدنى = الحجم الاسمي	10.5	13	15	17	19	21	23	25	28	31
d	الأعلى	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
دي	الحد الأقصى = الحجم الاسمي	18	20.5	24	26	30	33	36	38	44	48
دي	دقيقة	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
عدد الأسنان	دقيقة	16	16	18	18	18	20	20	20	22	22
لكل 1000 وحدة كجم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
لقطر الخيط الاسمي		م10	م12	م14	م16	م18	م20	م22	م24	م27	م30
