متري نوع U 12 بيونت شفة المسمار

تعتبر براغي شفة بيونت من النوع U 12 من النوع المتري مثالية للتركيبات الدقيقة والآمنة. يمكن لمصنع Xiaoguo® أن يلبي احتياجاتك. نحن ننتج وفقًا لمعيار التنفيذ ASME/ANSI B18.2.5M-2009. اطلب الآن واحصل على البراغي الموثوقة التي تحتاجها.

إرسال استفسار

وصف المنتج

يحتوي برغي شفة بيونت من النوع المتري U 12 على 12 زاوية في الرأس. عند تشديدها، يكون لديها مساحة اتصال أكبر ويمكن أن تطبق عزم دوران أكبر. توجد لوحة شفة على شكل حرف U أسفل المسمار، والتي يمكنها زيادة منطقة الاتصال بالجزء المتصل وتشتيت الضغط.

Metric Type U 12 Piont Flange Screw

الميزات والمعلمات

البراغي المترية ذات 12 نقطة من النوع U مقاومة للتآكل بسبب رش الملح. غالبًا ما يتم استخدام تصميم القطع السفلي في الفولاذ المقاوم للصدأ، والذي يمكن أن يقلل من تآكل الشقوق. أسطح مانعة للتسرب ذات شفة، فهي اختيارات مثالية لحواجز السفن أو البنية التحتية الساحلية. يمكنهم منع التخفيف. يحتوي السطح السفلي للحافة المسننة على سطح شبكي، وهو مناسب للهزازات الصناعية أو أقواس المولدات التي لا تتطلب غسالات قفل.

يتم استخدام براغي شفة بيونت من النوع المتري U 12 لربط مشعب عادم التوربين. سوف يؤدي التسرب المشعب إلى تقليل كفاءة التوربينات. يمكنهم تحمل دورة حرارية تصل إلى 900 درجة مئوية. يمكن للأخدود على شكل حرف U أن يمنع الحافة من التزييف عند تشديدها. عندما يتم تطبيق عامل النيكل المضاد للالتصاق، فإن معجون النحاس سوف يحترق. استبدلها كل 50000 ميل؛ يمكن أن يتسبب التعب الحراري في انفجار أنبوب العادم.

يتم استخدام البراغي المترية ذات 12 نقطة من النوع U لتثبيت أغطية علبة التروس لتوربينات الرياح. يمكن أن يتسبب اهتزاز التوربينات في تراجع البراغي التقليدية. يمكنهم قفل لوحة الغطاء لأكثر من 20 عامًا. يمكن أن يلعب الجزء السفلي دورًا في امتصاص الصدمات. عند استخدام مضاعف عزم الدوران بمقدار 12 نقطة على ارتفاع، قد يؤدي عدم ربطه بشكل كافٍ إلى دخول الغبار وإتلاف التروس.

يتميز برغي شفة بيونت من النوع المتري U 12 بقوة تثبيت قوية للغاية. يتيح التصميم ذو الـ 12 زاوية إمكانية تحمل عزم دوران أكبر عند ربطه. بالإضافة إلى ذلك، تزيد الحافة على شكل حرف U من الاحتكاك، مما يجعل من الصعب فكها حتى في بيئة اهتزازية. إنها موثوقة للغاية ويمكنها الحفاظ على استقرار أجزاء الاتصال طوال الوقت.

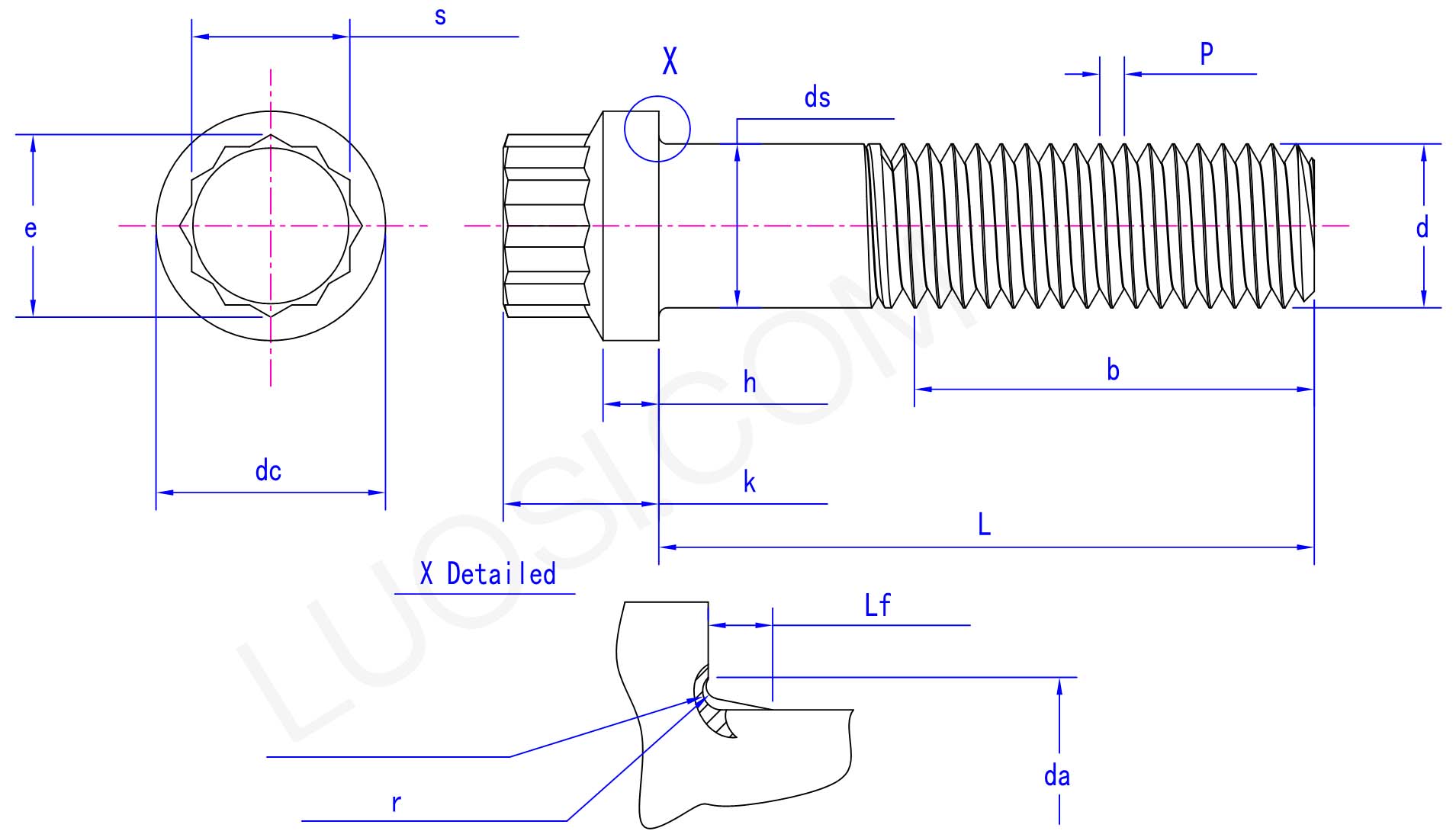

معلمات المنتج

الاثنين	م5	م6	م8	م10	م12	م14	م16	م20	م24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
س ماكس	5	6	8	10	12	14	16	20	24	30	36
س دقيقة	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
الحد الأقصى	5	6	8	10	12	14	16	20	24	30	36
دقيقة	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
دقيقة	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
العاصمة كحد أقصى	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
العاصمة دقيقة	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
ح كحد أقصى	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
ح دقيقة	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
ك كحد أقصى	5	6	8	10	12	14	16	20	24	30	36
ك دقيقة	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
نعم كحد أقصى	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
لو ماكس	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
ص ماكس	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
ص دقيقة	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
