غسالة قفل مسننة خارجية

تتميز غسالة القفل الخارجي المسننة التي ينتجها مصنع Xiaoguo® بمقاومة ممتازة للصدمات وأداء مضاد للارتخاء. عند الاستخدام، سيتم دمج الأسنان الخارجية في رأس المسمار وسطح قطعة العمل، وبالتالي منع المسمار من الارتخاء.

إرسال استفسار

وصف المنتج

غسالة القفل المسننة الخارجية عبارة عن حشوات مضادة للارتخاء مع أسنان حول الحافة الخارجية. تمتد الأسنان بشكل قطري من الدائرة الخارجية للغسالة.

عندما تقوم بربط البراغي أو الصواميل، فإن هذه الأسنان الخارجية تلتصق بسطح الجزء. فهو يزيد من الاحتكاك ويشكل قفلًا ميكانيكيًا، لذلك لن يتم فك المثبت بسهولة.

بالمقارنة مع غسالات قفل الأسنان الداخلية، فإن نمط الأسنان الخارجية يناسب بشكل أفضل الأجزاء ذات الحجم الخارجي الأكبر. يوزع الضغط بالتساوي ويوفر تأثير قفل ثابت. تُستخدم حشية الأسنان الداخلية بشكل أساسي تحت رؤوس البراغي الصغيرة، في حين تُستخدم غسالة القفل المسننة الخارجية بشكل أساسي تحت الصواميل أو للمثبتات ذات الرؤوس الأكبر.

مبدأ العمل

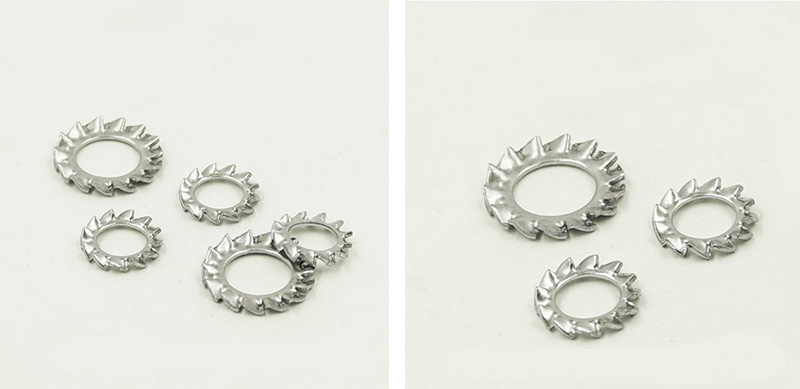

Outer Serrated Lock Washer

إن مبدأ عمل غسالة القفل المسنن الخارجي بسيط جدًا في الواقع. ويعتمد بشكل أساسي على أمرين:

(1) تحفر الأسنان مباشرة في سطح التلامس.

يحتوي هذا النوع من الغسالات على دائرة من الأسنان الحادة على حافتها الخارجية. عندما تقوم بربط البراغي أو الصواميل، يتم ضغط الأسنان على سطحين متلامسين: الجزء السفلي من رأس المسمار أو الصمولة، وسطح الجزء المثبت.

بعد أن تغرق الأسنان، تعمل كحلقة من الأشواك أسفل المثبت. إذا بدأ المزلاج في الارتخاء بشكل طبيعي، فإن هذه الأسنان تثبته بإحكام وتمنعه من الدوران.

(2) توفر الغسالة نفسها المرونة.

غسالة القفل الخارجي المسننة ليست مسطحة تمامًا؛ لديها درجة معينة من المرونة من تلقاء نفسها. بعد شدها، يتم تسطيحها، لكن المادة تريد دائمًا العودة إلى شكلها الأصلي، لذلك تمارس قوة تصاعدية باستمرار. تعمل هذه القوة على زيادة الاحتكاك بين الخيوط، مما يقلل من احتمالية فك المسمار.

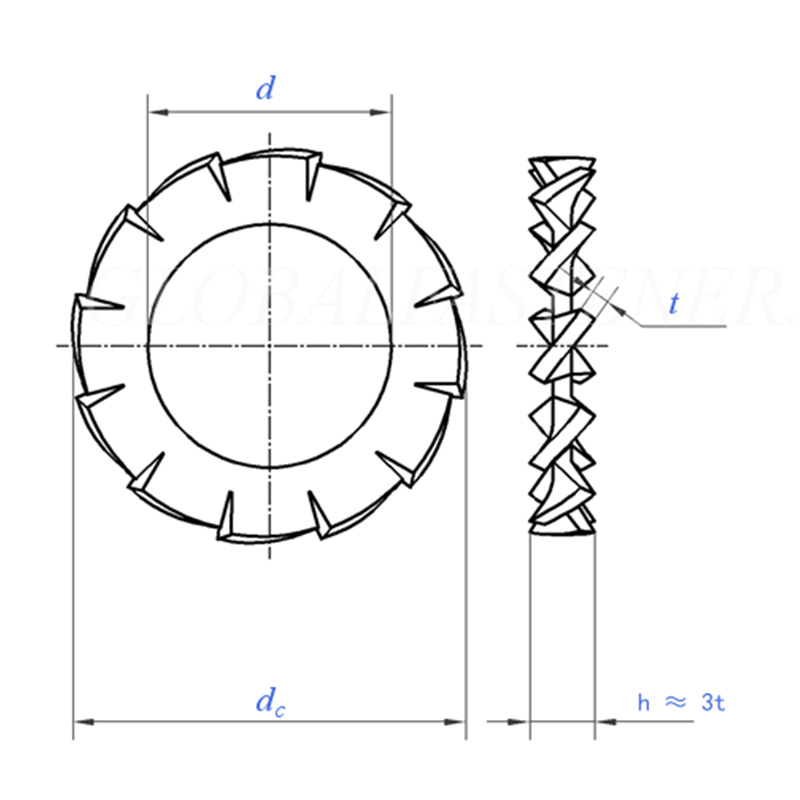

Outer Serrated Lock Washer

مقاس		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الحد الأدنى = الحجم الاسمي	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الأعلى	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
العاصمة	الحد الأقصى = الحجم الاسمي	3.6	4.5	5.5	6	7	8	10	11	12.5	15
العاصمة	دقيقة	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
عدد الأسنان	دقيقة	9	9	9	9	10	11	11	12	14	14
لكل 1000 وحدة كجم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
لقطر الخيط الاسمي		م1.6	م2	م2.5	م3	م3.5	م4	م5	م6	م7	م8

مقاس		10.5	13	15	17	19	21	23	25	28	31
d	الحد الأدنى = الحجم الاسمي	10.5	13	15	17	19	21	23	25	28	31
d	الأعلى	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
دي	الحد الأقصى = الحجم الاسمي	18	20.5	24	26	30	33	36	38	44	48
دي	دقيقة	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
عدد الأسنان	دقيقة	16	16	18	18	18	20	20	20	22	22
لكل 1000 وحدة كجم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
لقطر الخيط الاسمي		م10	م12	م14	م16	م18	م20	م22	م24	م27	م30

(1) ما هو الفرق بين غسالة القفل المسنن الخارجي وغسالات قفل الأسنان الداخلية؟

نسخة الأسنان الخارجية: يتم ترتيب الأسنان على الدائرة الخارجية، وتناسب المثبتات ذات الرؤوس الكبيرة نسبيًا.

نسخة الأسنان الداخلية: توجد الأسنان على الدائرة الداخلية، مع حافة خارجية ناعمة وواضحة. هذا النمط يناسب البراغي ذات الرؤوس الصغيرة بشكل مثالي.

(2) هل تقدمون عينات للاختبار؟

نعم. عينات المخزون ذات الحجم القياسي مجانية (يتحمل العميل تكلفة الشحن)، ووقت التسليم هو 2-5 أيام.

(3) ما هو موك والمهلة الزمنية للطلب بالجملة؟

بالنسبة للمواصفات القياسية، يكون موك بشكل عام من 1000 إلى 5000 قطعة لكل مواصفات. وقت التسليم حوالي 15 - 25 يومًا. قد يستغرق طلاء الفولاذ المقاوم للصدأ أو طلاء Dacromet وقتًا أطول قليلاً.
