غسالات قفل مسننة خارجية

قم بشراء غسالات القفل ذات الأسنان المسننة الخارجية Xiaoguo®، والتي تعتبر مناسبة جدًا للمثبتات كبيرة الحجم. ستوفر الأسنان الخارجية للغسالات مساحة قفل أكبر عند استخدامها مع أدوات تثبيت كبيرة الحجم، مما يؤدي إلى تأثير أكثر موثوقية.

إرسال استفسار

وصف المنتج

يتم تصنيف أنواع غسالات القفل المسننة الخارجية بشكل أساسي بناءً على جوانب مثل هيكل شكل الأسنان وقوة التحمل والوظائف الخاصة.

(1) الدين 6798

يعد معيار DIN 6798 هو المواصفات الأكثر استخدامًا على نطاق واسع للغسالات ذات القفل المسنن الخارجي، ويتكون بشكل أساسي من ثلاثة أشكال:

①حلقة قفل مسننة خارجية

توجد الأسنان على الحلقة الخارجية ويتم ترتيبها بطريقة متداخلة، مما يوفر أكبر منطقة تلامس.

②حلقة قفل مسننة داخلية

الأسنان موجودة على الحلقة الداخلية وهي مناسبة للبراغي ذات الرأس الصغيرة.

③حلقة قفل مضلعة مخروطية

هيكل مخروطي، زاوية غاطسة 90 درجة

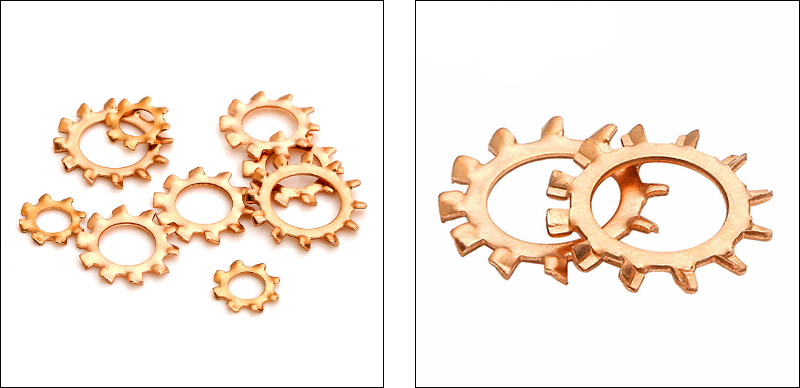

Outer Serrated Toothed Lock Washers

(2) BW مقابل EOW

وفقًا لتصنيف قوة الحمل، يتم تقسيم غسالات القفل المسننة الخارجية إلى نوع قياسي ونوع للخدمة الشاقة.

① النوع القياسي للأبيض والأسود

لها عمق أسنان منتظم، وتناسب الاستخدام الصناعي العادي وأعمال التجميع الشائعة. الاستخدامات الشائعة: السلع الإلكترونية، والآلات العامة، ومعدات التشغيل الآلي.

② نوع الخدمة الشاقة EOW

إنها تأتي بأسنان أعمق وأداء أفضل ضد الارتخاء، ومناسبة للأماكن ذات الاهتزازات الثقيلة والأحمال الثقيلة. الاستخدامات الشائعة: قطع غيار السيارات، والآلات عالية الاهتزاز، ومشاريع البناء والهياكل الفولاذية.

(3) وظيفة خاصة

①EOW تداخل

هيكل أسنان متداخل خاص، مصمم خصيصًا للتطبيقات ذات عزم الدوران الضعيف نسبيًا. بالمقارنة مع نوع الأسنان الخارجية الشائعة، فهي مناسبة للأسطح الداعمة غير المستوية، ولها مساحة اتصال أكبر، وتساعد على توزيع الأحمال.

②نطاق كبير/ضيق

وفقًا لمتطلبات مساحات التطبيقات المختلفة، يتم توفير (RDEFL/RDIFL) و(RDIFS) لتلبية متطلبات منطقة الاتصال المتنوعة.

③غسالة ذات أسنان مزدوجة RDD

كل من الأسطح الداخلية والخارجية مسننة، ومناسبة للتطبيقات التي تتطلب متطلبات أعلى لمكافحة الارتخاء.

التعليمات

(1) هل غسالات القفل المسننة الخارجية فعالة ضد الاهتزازات العالية？

نعم، تعتبر حشية الأسنان الخارجية أكثر ملاءمة للبيئات ذات الاهتزازات العالية من حشية الأسنان الداخلية، لأنها تحتوي على مساحة اتصال أكبر بين الأسنان وارتباط أعمق.

(2) هل ستؤدي الأسنان إلى إتلاف المواد الناعمة مثل الألومنيوم أو البلاستيك؟

هذا صحيح. سوف تحفر الأسنان الحادة في المواد الأكثر ليونة وتترك خدوشًا أو حتى شقوقًا. بالنسبة لأجزاء الألومنيوم، يمكنك وضع غسالة مسطحة بين حلقة القفل وقطعة الشغل لتلعب دور التخزين المؤقت. أما بالنسبة للأجزاء البلاستيكية، فلا تستخدم غسالات الأسنان الخارجية مباشرة. من الأفضل اختيار غسالات الأسنان الداخلية أو استخدام غسالة مسطحة أكبر بدلاً من ذلك.

(3) ما هي الصلابة النموذجية لغسالات القفل المسننة الخارجية المصنوعة من الفولاذ الزنبركي؟

بعد المعالجة الحرارية، تكون الصلابة عادة HRC 40-50 (حوالي 400-530 فولت).

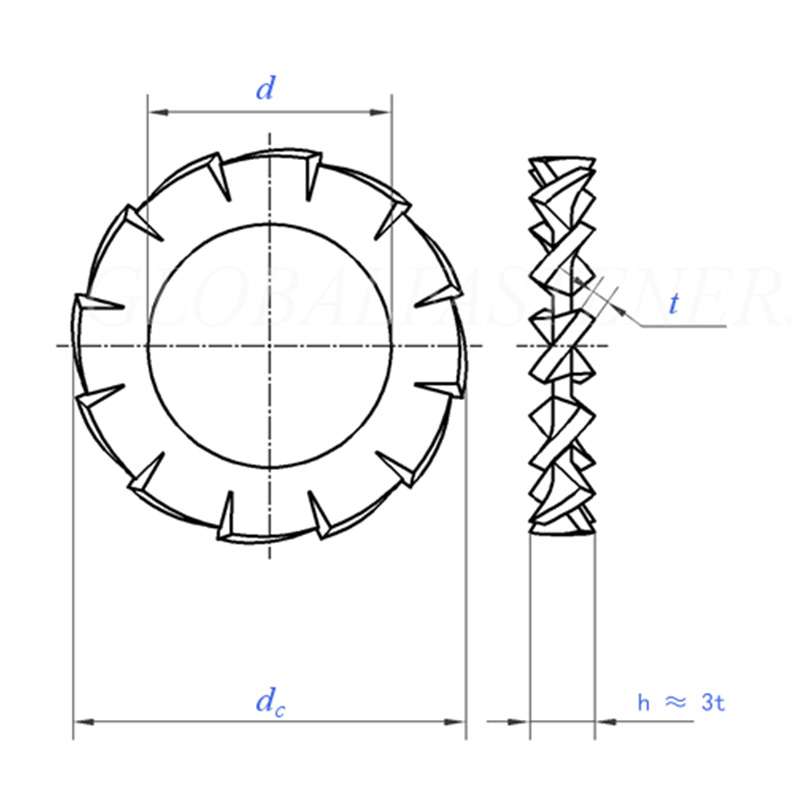

Outer Serrated Toothed Lock Washers

مقاس		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الحد الأدنى = الحجم الاسمي	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	الأعلى	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
العاصمة	الحد الأقصى = الحجم الاسمي	3.6	4.5	5.5	6	7	8	10	11	12.5	15
العاصمة	دقيقة	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
عدد الأسنان	دقيقة	9	9	9	9	10	11	11	12	14	14
لكل 1000 وحدة كجم		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
لقطر الخيط الاسمي		م1.6	م2	م2.5	م3	م3.5	م4	م5	م6	م7	م8

مقاس		10.5	13	15	17	19	21	23	25	28	31
d	الحد الأدنى = الحجم الاسمي	10.5	13	15	17	19	21	23	25	28	31
d	الأعلى	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
دي	الحد الأقصى = الحجم الاسمي	18	20.5	24	26	30	33	36	38	44	48
دي	دقيقة	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
عدد الأسنان	دقيقة	16	16	18	18	18	20	20	20	22	22
لكل 1000 وحدة كجم		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
لقطر الخيط الاسمي		م10	م12	م14	م16	م18	م20	م22	م24	م27	م30
