جولة مدرب الرأس بولت

يتم اختيار سبائك الفولاذ التي خضعت للمعالجة الحرارية. يتمتع الترباس ذو الرأس الدائري بالجملة Xiaoguo® بدرجة أداء تبلغ 10.9 وقوة شد نهائية تتجاوز 1000 ميجا باسكال. إنها مناسبة للآلات الثقيلة والجسور والهياكل عالية التحميل.

إرسال استفسار

وصف المنتج

ينتمي الترباس ذو الرأس المستدير (نوع من مسامير النقل) ومسمار النقل إلى نفس فئة المنتج. يكمن الاختلاف الرئيسي في الأسماء الإقليمية: في أمريكا الشمالية، يُطلق عليه عادةً اسم Carriage Bolt، بينما في دول الكومنولث (مثل المملكة المتحدة وأستراليا ونيوزيلندا)، يُستخدم مصطلح Round Head Coach Bolt بشكل أكثر شيوعًا. وهو عبارة عن قفل برأس شبه كروي (رأس مستدير) وهيكل مربع مضاد للارتخاء في الجزء السفلي من الرقبة، مصمم خصيصًا للتركيب من جانب واحد.

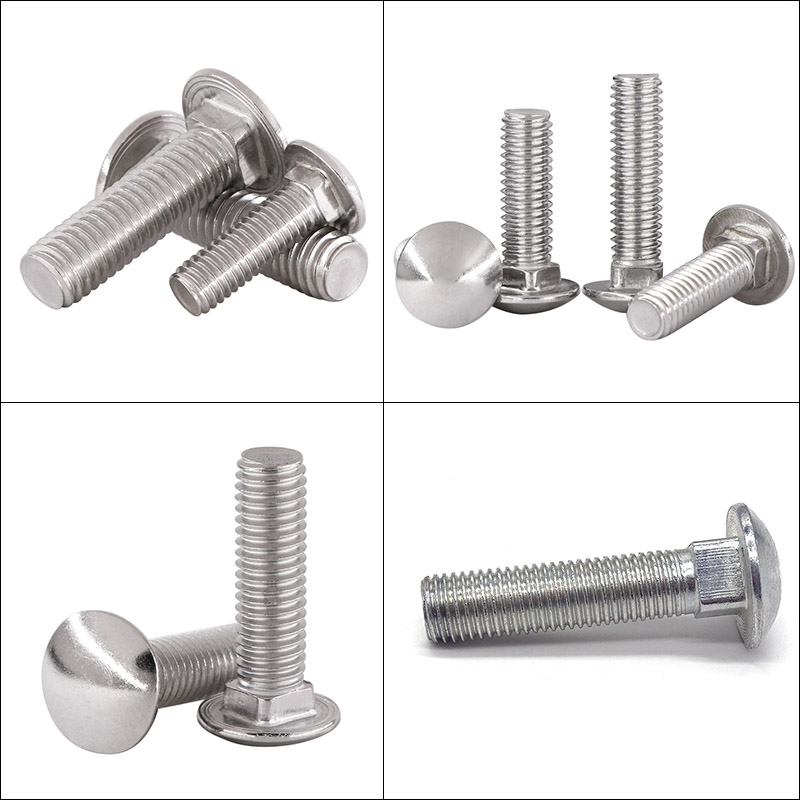

Round Head Coach Bolt

الخصائص الهيكلية

يتمحور التصميم الهيكلي لمسمار المدرب ذو الرأس الدائري حول الهدف الأساسي المتمثل في "التركيب أحادي الجانب والمقاومة التلقائية للقلب"، ويتكون بشكل أساسي من الأجزاء الوظيفية الأربعة التالية:

(1) الرأس

الشكل: نصف كروي (رأس مستدير) أو رأس مستدير مسطح. السطح أملس، بدون أي واجهات للأدوات مثل الفتحات السداسية أو المربعة أو المتقاطعة.

الوظيفة والغرض:

توفير مساحة كبيرة من السطح الحامل

الجماليات والأمن

تصميم سلس ومستدير

(2) الرقبة (الرقبة)-الهيكل الأكثر أهمية المضاد للانزلاق

الشكل: يقع أسفل الرأس مباشرة، وهو مربع (مربع) أو مربع مضلع (مربع مضلع).

الوظيفة والغرض:

وظيفة ميكانيكية مضادة للدوران

لا حاجة للأدوات المساعدة

تحديد المواقع بدقة

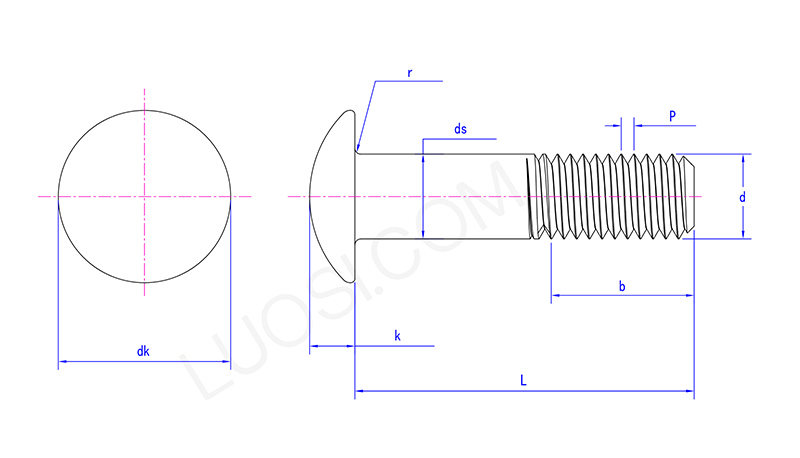

Round Head Coach Bolt

الاثنين	م5	م6	م8	م10	م12	م16	م20	م24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
دك ماكس	11.3	13.5	18	22.5	27	36	45	54
لا أعرف دقيقة	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
س ماكس	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
س دقيقة	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
ك كحد أقصى	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
ك دقيقة	2.5	3	4	5	6	8	10	12
ص ماكس	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) قسم العمود (الساق/الجزء غير الملولب)

الشكل: يقع بين الرقبة والخيوط، وهو عبارة عن عمود أسطواني أملس ذو سطح مستوٍ وخالي من الخيوط.

الطول: يتم حسابه بطرح طول الخيط b من الطول الإجمالي L للمسمار. المواصفات المختلفة لها نسب قياسية.

الوظيفة والغرض:

تحمل حمولة القص

تحديد المواقع بدقة

تجنب تطبيق القوة على المواضيع

(4) جزء مترابطة

الشكل: يقع في نهاية مسمار مدرب الرأس المستدير، وهو عبارة عن خيط خشن متري قياسي (ISO) أو خيط UNC قياسي أمريكي.

الطول (ب):

ينص المعيار على: عندما يكون L ≥ 125 مم، b ≈ 2d + 6 مم (d هو القطر الاسمي)؛ عندما L > 125 مم، ب ≈ 2d + 12 مم.

يمكن تمديد طول خيط المنتج الفعلي وفقًا لمتطلبات العميل (خيط كامل مخصص).

الوظيفة والغرض:

توليد قوة لقط من خلال التعاون مع الجوز

ضبط قوة التحميل المسبق

المقارنة الهيكلية

تكمن ميزة الترباس ذو الرأس الدائري في هيكله الفريد. لذا، بالمقارنة مع أنواع البراغي الأخرى، ما هي الاختلافات؟ يرجى إلقاء نظرة على الجدول التالي وسوف تكتشف!

عناصر المقارنة	الترباس مدرب الرأس المستدير	مسمار رأس سداسي	الترباس سداسية الداخلية
شكل الرأس	رأس دائري نصف كروي	سداسية	رأس أسطواني بفتحة سداسية داخلية
طريقة مكافحة تخفيف	ميكانيكي مضاد للارتخاء مع رقبة مربعة	يتطلب تثبيت الرأس بمفتاح ربط	يتطلب استخدام مفتاح ربط سداسي داخلي لتثبيت الرأس
عدد المثبتين	1	2	1
هل يمكن حفرها مسبقًا؟	نعم	لا،	لا،
تطبيقات نموذجية	الخشب والأثاث الخارجي والأسوار	الهيكل الصلب، التجميع الميكانيكي	الآلات الدقيقة والقوالب
