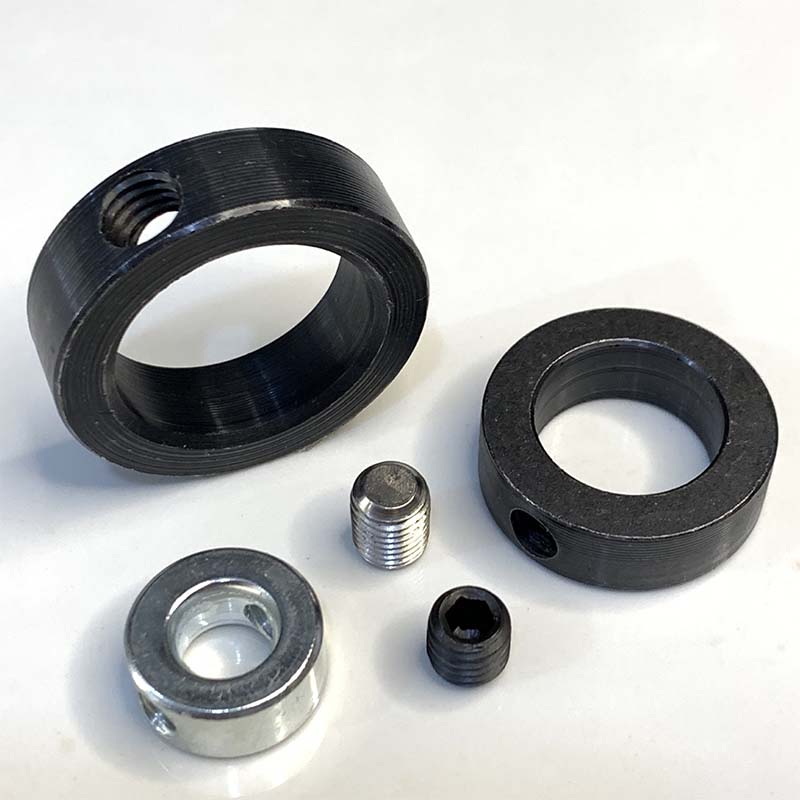

حلقة قفل المسمار مع مجموعة المسمار

حلقة قفل المسمار مع المسمار مجموعة يستخدم لقفل محوري. إنها حلقات دائرية مع ثقوب ملولبة يتم استخدامها بالاقتران مع البراغي أو Nuts.xiaoguo® تتميز منتجات مكافحة التزوير بالليزر لتحديد الدُفعات السهلة.

نموذج:GB/T 885-1986

إرسال استفسار

وصف المنتج

لا تحتاج حلقة قفل المسمار مع المسمار مجموعة إلى الأخاديد المعتادة التي تستخدمها Circlips ، لذلك فهي تبقي العمود قويًا. يحتوي على إعداد قفل من جزأين: يستخدم كل من الضغط الشعاعي والضغط المحوري من البراغي. هذا يعني أنه يمكن أن يحمل وزنًا بنسبة 30 ٪ من الحلقات أحادية الجزء. يتم فحص التصميمات مع نماذج الكمبيوتر للتأكد من انتشار الإجهاد بالتساوي عبر الجزء بأكمله. تم اختباره للتعامل مع أكثر من 10 ملايين دورة التعب ويعمل بشكل أفضل من غيرها في مواقف تحميل الصدمات. يفي بمعايير مثل MIL-R-5513 و ISO 1234.

المزايا

يتيح التصميم المعياري لحلقة قفل المسمار مع المسمار مجموعة التعديل مع الأحمال غير المتكافئة أو التثبيتات غير المحسنة. عن طريق الحد من الإزاحة المحورية في حدود 0.02 مم ، يتم تقليل التآكل المحمل وفقدان الطاقة. نحن نقدم ضمانًا لمدة 5 سنوات ونحن متوافقون مع ROHS/Reach ، مما يجعلها صديقة للبيئة. نحن ندعم التخصيص ولدينا سنوات من الخبرة في صناعة الثبات ، وتوفير الدعم السريع للتوصيل والهندسة لضمان عمل نظامك بشكل صحيح.

في البيئات المسببة للتآكل

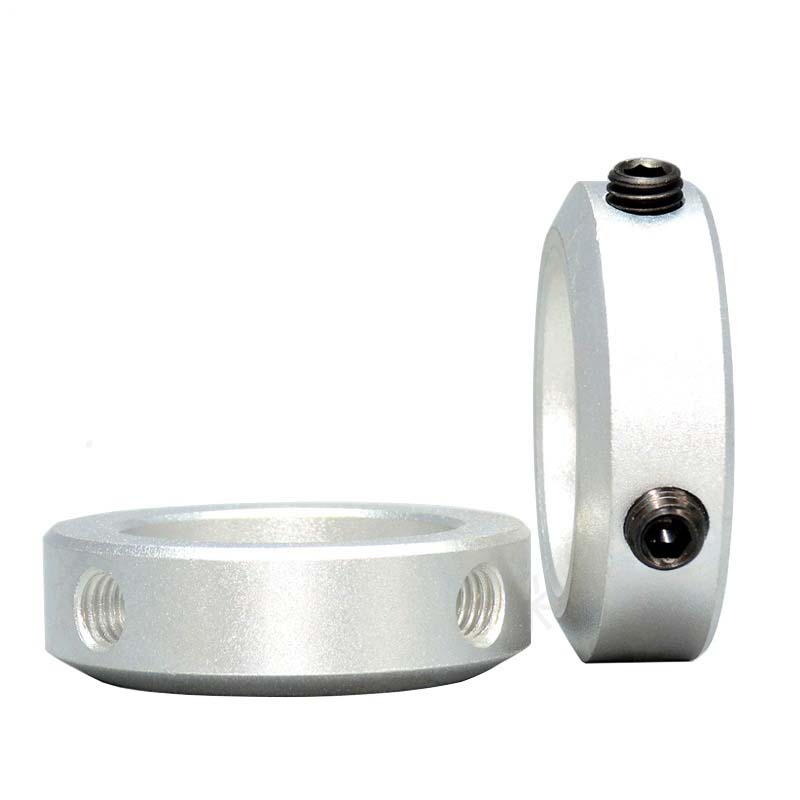

تأتي حلقة قفل المسمار مع المسمار مجموعة في خيارات مقاومة للصدأ مثل 316 من الفولاذ المقاوم للصدأ أو الفولاذ المغلفة بالزنك-نيكل ، ولا يتم تحطيمها بالمياه أو المواد الكيميائية أو الهواء المالحة. يتجنب شكل طوق القفل ترك الفجوات حيث يمكن أن تتراكم الفجوة السيئة وتناول الطعام في المعدن. يمكنك حتى الحصول على مسامير مع هذه الأشياء PTFE (كما تعلمون ، مثل طلاء المقلاة غير لاصقة) إذا كنت في حاجة إليها لتستمر لفترة أطول. إذا كنت تعمل على القوارب أو منصات الزيت ، فانتقل إلى الإصدارات بأختام السيليكون المطاطية ، وتوقف المعادن المختلفة عن التفاعل وتآكل بعضها البعض ، فقد تم اختبار حلقات قفل المسمار لأكثر من 500 ساعة مع رذاذ ضباب مياه البحر الاصطناعي.

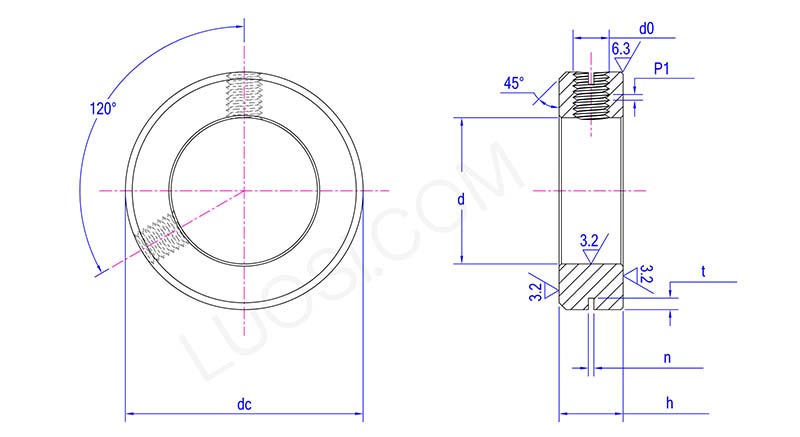

Screw Lock Ring With Set Screw

الاثنين	φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
د ماكس	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
دقيقة	125	130	135	140	145	150	160	170	180	190	200
ح ماكس	30	30	30	30	30	30	30	30	30	30	30
ح دقيقة	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
ن ماكس	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
ن دقيقة	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
ر ماكس	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
ر دقيقة	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
العاصمة	165	170	175	180	190	200	210	220	230	240	250
D0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
