حلقة الاحتفاظ بقفل المسمار مع طوق القفل

حلقة تثبيت القفل اللولبي مع طوق القفل عبارة عن مكون ميكانيكي مصمم لتأمين المحامل أو التروس أو الأعمدة في مكانها من خلال الجمع بين الاحتفاظ المحوري وقوة القفل القابلة للتعديل. تضمن بروتوكولات اختبار الضغط الصارمة أن كل مثبت XIAOGUO® يتجاوز مواصفات الحاملة.

نموذج:GB/T 885-1986

إرسال استفسار

وصف المنتج

تعمل حلقة الاحتفاظ بقفل المسمار مع طوق القفل بشكل أساسي على إبقاء المحامل أو التروس أو أجزاء الدوران عالقة في المكان الذي يجب أن تكون فيه على الأعمدة أو داخل العلب. يستخدم طوق قفل ملولب مع حلقة الاحتفاظ، قطعتين تعملان معًا. حتى عندما تهتز الأشياء أو تكون هناك قوى دفع/سحب، فإنها تمنع الأجزاء من الانزلاق على طول العمود. على عكس الحلقات العادية التي يتم تثبيتها في مكانها، تتيح لك هذه الحلقة تعديل مدى إحكامها باستخدام البراغي الموجودة في الياقة. وهذا يجعلها أقل عرضة للفشل في الظروف القاسية، مثل معدات المصانع، أو قطع غيار السيارات، أو مكونات الطائرات. من السهل تركيب الإعداد المكون من قطعتين (لا حاجة إلى أدوات فاخرة) ويمسك بقوة كافية للوظائف التي لا يمكنك فيها ترك الأشياء تتلوى مع مرور الوقت. جيد للتطبيقات التي تريد ضبطها ونسيانها.

screw locking retaining ring with lock collar

ميزة

تعمل حلقة تثبيت القفل اللولبي مع طوق القفل بشكل جيد لأنها تتحمل الاهتزازات ويمكن إعادة استخدامها عدة مرات. تتيح لك الطوق الملولب ضبط موضعه على طول العمود، ولهذا السبب من غير المرجح أن يعمل بشكل فضفاض من تلقاء نفسه، على عكس حلقات التثبيت العادية التي تنفجر أحيانًا. تضغط البراغي المدمجة للأسفل بشكل متساوٍ عبر العمود، لذلك لن ينتهي بك الأمر إلى خدش السطح أو خدشه. إنه يناسب الأجزاء ذات الحجم المتري والبوصة، وهو أمر مفيد لأن المصانع في جميع أنحاء العالم تستخدم أنظمة قياس مختلطة. يمكنك تثبيته أو نزعه بسرعة باستخدام الأدوات الأساسية مثل المفتاح السداسي، مما يعني إضاعة وقت أقل أثناء الإصلاحات أو الصيانة. بالنسبة للآلات التي تتعرض للضرب يوميًا، يعد استخدام هذا الشيء أرخص بمرور الوقت مقارنة باستبدال الحلقات القياسية الفاشلة.

تتميز حلقة الاحتفاظ بالقفل اللولبي مع طوق القفل بحلقة قفل ملولبة يتم تثبيتها مباشرة على الأعمدة أو أغلفة المحامل، مما يوفر قفلًا آمنًا ومقاومًا للاهتزاز. على عكس حلقات الاحتفاظ التقليدية التي تتطلب الانحناء للتأمين، تستخدم حلقات الاحتفاظ هذه برغيًا قابلاً للتعديل على حلقة القفل لتطبيق ضغط ثابت حول العمود. حتى في ظل السرعات العالية أو القوى العالية، تمنع حلقات الاحتفاظ هذه الإزاحة. تقوم حلقة القفل أيضًا بتوزيع الضغط بالتساوي بحيث لا يتم ضغط العمود في منطقة واحدة. يعد الجمع بين حلقات الاحتفاظ وحلقات القفل مناسبًا للتطبيقات التي تتطلب محاذاة دقيقة واستقرارًا طويل الأمد، مثل أنظمة التروس أو معدات المصنع.

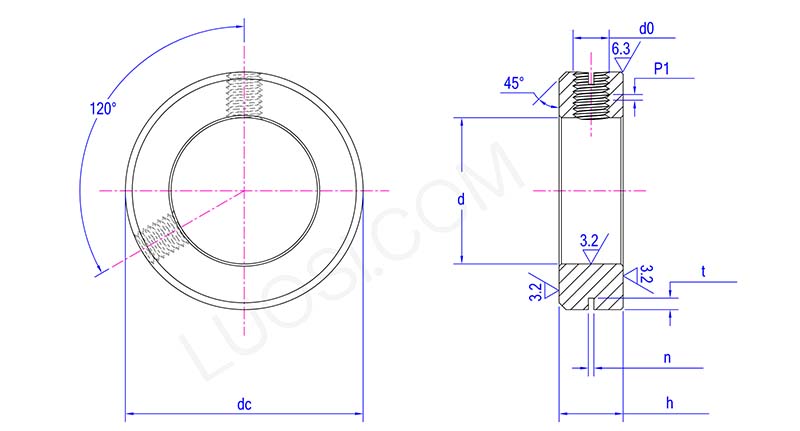

Structure diagram of screw locking retaining ring with lock collar

الاثنين	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
د ماكس	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
د دقيقة	32	35	40	45	50	55	60	65	70	75	80
ح كحد أقصى	14	16	16	18	18	18	20	20	20	22	22
ح دقيقة	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
ن ماكس	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
ن دقيقة	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
تي ماكس	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
ر دقيقة	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
العاصمة	52	56	62	70	80	85	90	95	100	110	115
د0	م8	م10	م10	م10	م10	م10	م10	م10	م10	م12	م12
ص1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
