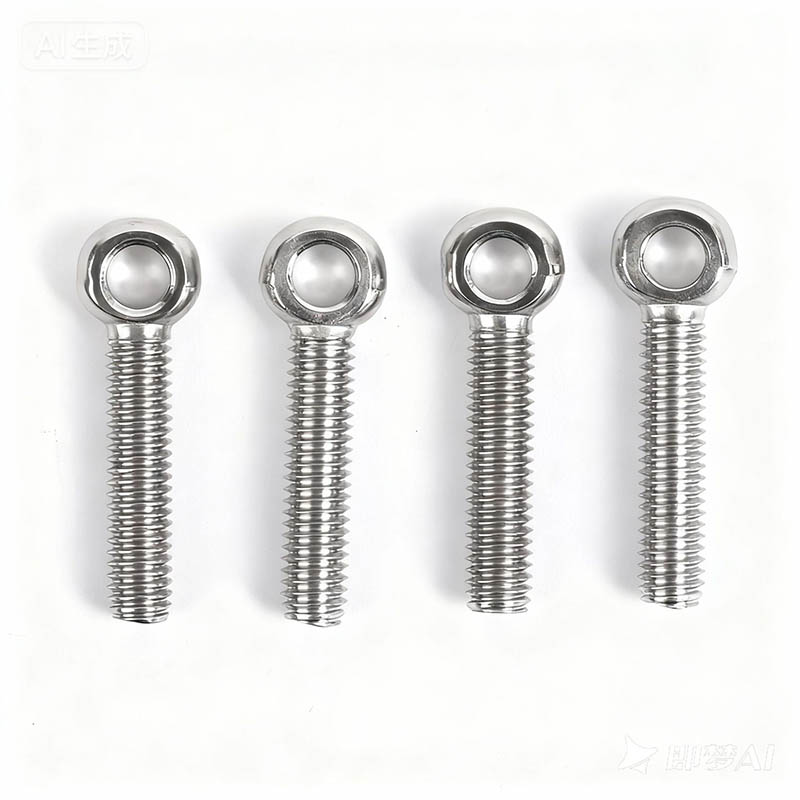

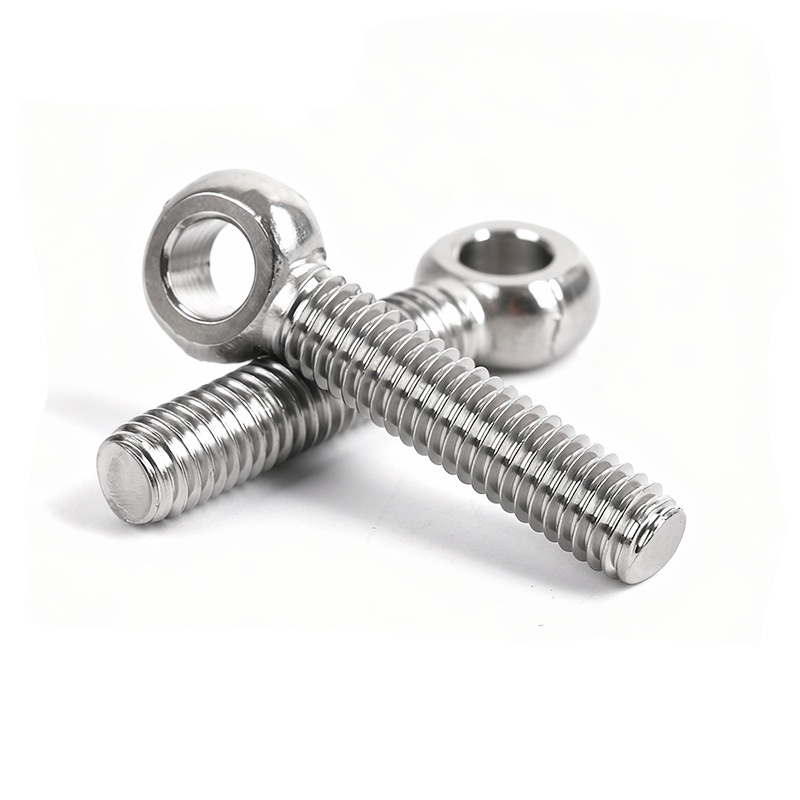

مسمار ذو ساق مستقيمة

يتميز Xiaoguo® Straight Shank Eyebolt بتسامح دقيق يبلغ 6 جم في الخيط. يمكن ثملها يدويًا بسهولة. إنه يوفر الوقت والجهد، ويعزز كفاءة العمل، وهو بسيط وسهل التشغيل، ويأتي مع غسالة قفل. وفي الوقت نفسه، فهو يدعم الشراء التجريبي لدفعات صغيرة من العينات.

إرسال استفسار

وصف المنتج

مواصفات التثبيت والاستخدام

يعد التثبيت والاستخدام الصحيحان لـ Straight Shank Eyebolt أمرًا بالغ الأهمية لضمان السلامة. يرجى قراءة الإرشادات التالية:

(1) مشدود بالكامل

تأكد من تعشيق مسمار الرفع بالكامل مع الفتحة الملولبة لقطعة الشغل. يجب أن يكون الوجه النهائي الملولب متسقًا مع سطح التثبيت أو أقل قليلاً منه. للتركيب من خلال الفتحة، يجب استخدام الجوز جنبًا إلى جنب.

(2) عمق مشاركة الخيط

الفولاذ: على الأقل مرة واحدة من قطر الخيط

الحديد الزهر والنحاس والبرونز: 1.5 مرة على الأقل من قطر الخيط

سبائك الألومنيوم، وسبائك المغنيسيوم، والزنك، والبلاستيك: على الأقل ضعف قطر الخيط

(3) استخدام مفتاح عزم الدوران

قم بربط البراغي وفقًا لقيم عزم الدوران القياسية الموصى بها. ولا ينصح بالاعتماد على قوة اليد. يمكن أن يكون لكل من عزم الدوران المفرط وغير الكافي آثار سلبية على البراغي.

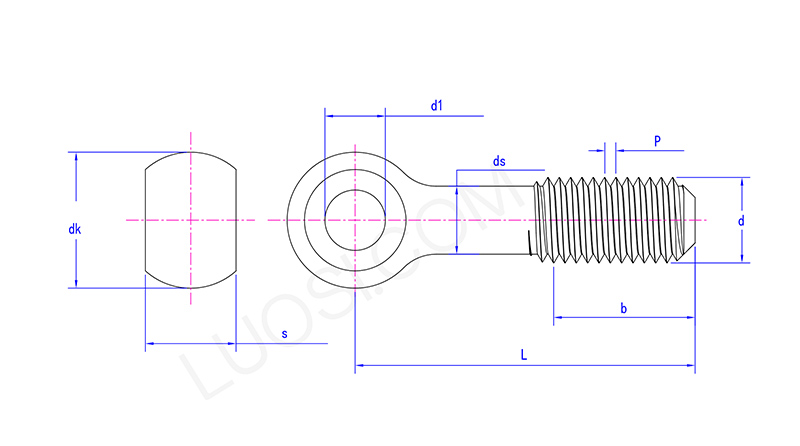

Straight Shank Eyebolt

الاثنين	م8	م10	م12	م16	م20	م24	م27	م30	م33	م36	م39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
د1 كحد أقصى	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
د1 دقيقة	8	10	12	16	18	22	25	28	30	32	35
دك ماكس	18	20	25	32	40	45	50	55	60	65	70
لا أعرف دقيقة	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
الحد الأقصى	11	14	17	19	24	28	30	34	38	41	46
دقيقة	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
س ماكس	8	10	12	16	20	24	27	30	33	36	39

(4) اتجاه التحميل

يمكن للمسمار ذي الساق المستقيمة أن يتحمل فقط الأحمال المحورية الرأسية ويجب ألا يتعرض للسحب المائل. إذا كان رفع الزاوية مطلوبًا، فيجب استخدام مسمار ذو عروة على الكتف أو حلقة رافعة دوارة.

(5) التفتيش قبل الاستخدام

قبل كل استخدام، يجب إجراء فحص بصري، مع إيلاء اهتمام خاص لما يلي: ما إذا كانت حلقات الرفع مشوهة أو متشققة أو متآكلة بشدة؛ ما إذا كانت الخيوط فضفاضة أو صدئة أو تالفة؛ وما إذا كانت علامات حمل العمل واضحة ومقروءة. إذا تم العثور على أي شقوق أو انحناءات أو تلف في الخيوط في مسامير حلقة الرفع، فيجب التخلص منها على الفور.

(6) الصيانة الدورية

قم بوضع جدول فحص منتظم لإجراء اختبار احترافي على مسامير التثبيت الخاضعة للاستخدام على المدى الطويل.

(7) حظر التعديل

يُمنع منعًا باتًا إجراء أي شكل من أشكال التعديل على المسمار ذو العين المستقيمة، مثل اللحام أو التسخين أو الثني.

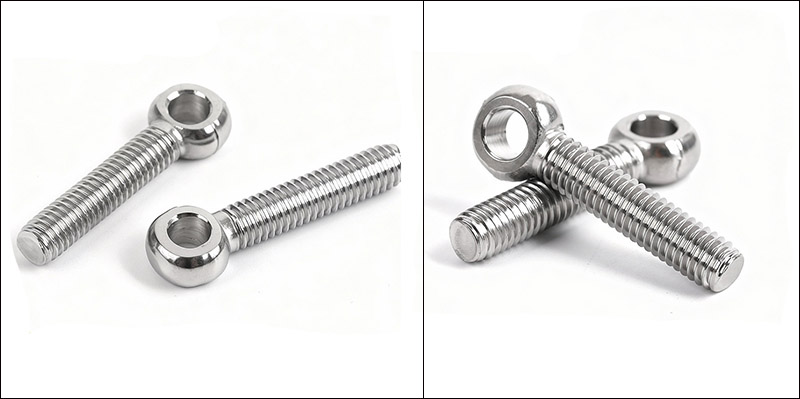

Straight Shank Eyebolt

التعليمات

(1) ما هو حد حمل العمل (WLL) للمسمار ذو العروة ذات الساق المستقيمة؟

وفقًا لمعيار DIN 580، يبلغ وزن الرفع الرأسي WLL لـ M10 230 كجم (حوالي 0.23 طن)؛ وفقًا لمعيار ASTM A489، يبلغ وزن WLL لمسمار حلقة الرفع القياسي البريطاني مقاس 1/2 بوصة حوالي 2500 رطل (حوالي 1.13 طن).

(2) هل يمكن إعادة استخدام منتجاتك؟

ويمكن إعادة استخدامها بشرط إجراء فحص صارم قبل كل استخدام للتأكد من عدم وجود أي أضرار. ومع ذلك، إذا أظهرت حلقات الرفع تشوهًا أو التواءًا واضحًا، أو كانت الخيوط متآكلة بشدة، أو كانت هناك تشققات على السطح، أو ظهر صدأ، فمن المستحسن استبدالها.

(3) هل يمكنك إنتاج مسامير بأحجام غير قياسية أو بمواد خاصة؟

نعم نستطيع. إذا كان لديك أي متطلبات للتخصيص، فيمكننا إجراء مناقشة تفصيلية. سنكمل المهمة وفقًا لاحتياجاتك المخصصة.
