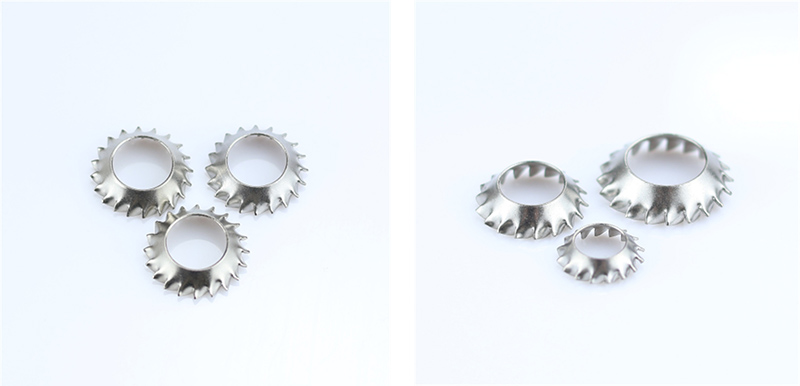

غسالات قفل مسننة مع غاطسة

يمكن فهم هيكل هذا النوع من غسالات القفل المسننة ذات الغاطس من خلال ميزاته الأساسية. يعمل كل جزء معًا لتحقيق التركيب السلس، والشد المرن مسبقًا، والمقاومة القوية للارتخاء.

الملف الشخصي غاطسة

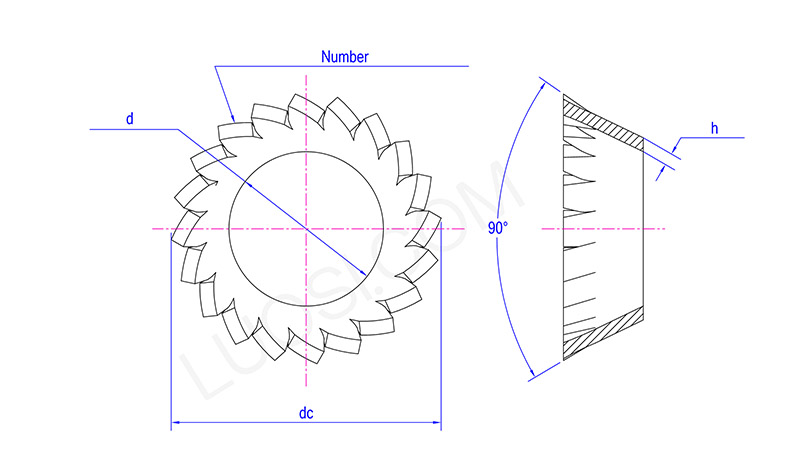

يتم تصنيع الثقب الداخلي لغسالات القفل المسننة ذات الغاطس باستخدام شطب غاطس قياسي بزاوية 45 درجة، مما يتوافق مع الزاوية المخروطية للبراغي الغاطسة القياسية. إنها مناسبة للبراغي السداسية ذات الرأس المتقاطع والغاطس.

أثناء التثبيت، يتم إدخال الغسالة بالكامل في الفتحة الغاطسة لقطعة الشغل، مما يسمح لرأس المسمار بأن يكون متساطحًا مع سطح قطعة الشغل أو أقل قليلاً منه.

الوظيفة: التأكد من أن سطح التجميع مسطح وناعم، دون أي نتوءات، ولا يسبب عدم الراحة عند لمسه، ولا يتداخل مع المكونات الأخرى.

جسم مخروطي / مقعر

تحتوي غسالات القفل المسننة ذات الغاطسة على هيكل مخروطي الشكل يشبه المظلة في الحالة الحرة (حيث يكون المنتصف أعلى والحواف أقل، أو يكون المنتصف أقل والحواف أعلى، اعتمادًا على التصميم المحدد)، ولها القدرة المتأصلة على التشوه بشكل مرن.

عندما يتم شد المسمار، يتم تسطيح الهيكل المخروطي، مما يولد قوة ارتداد محورية مستمرة.

الوظيفة: يوفر تحميلًا مسبقًا مرنًا، ويعوض الفجوات الناتجة عن التمدد الحراري، أو التآكل أو تشوه المواد، ويمنع الترباس من الارتخاء.

الأسنان المسننة الخارجية

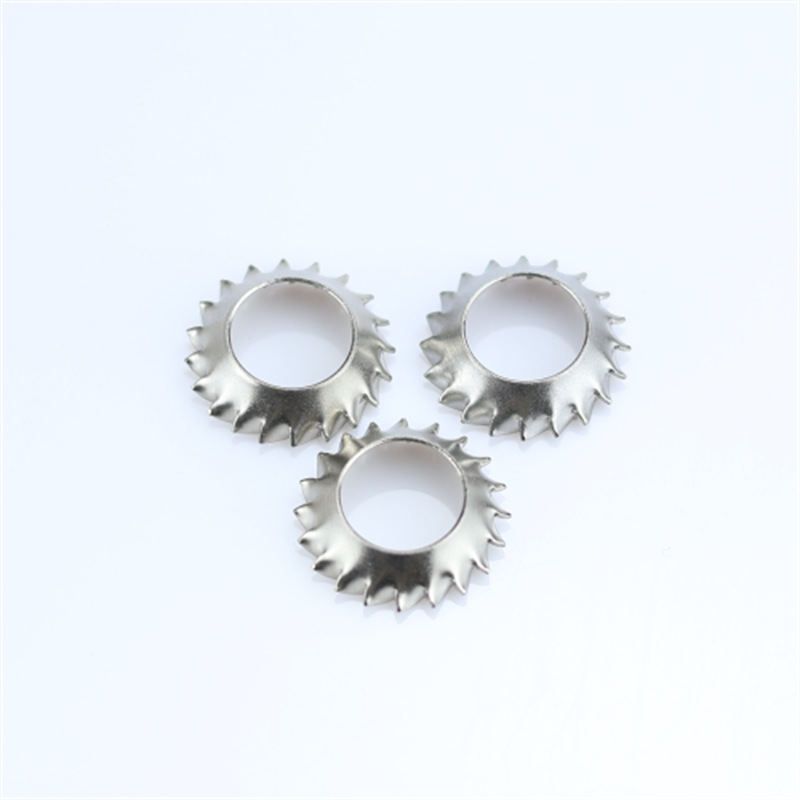

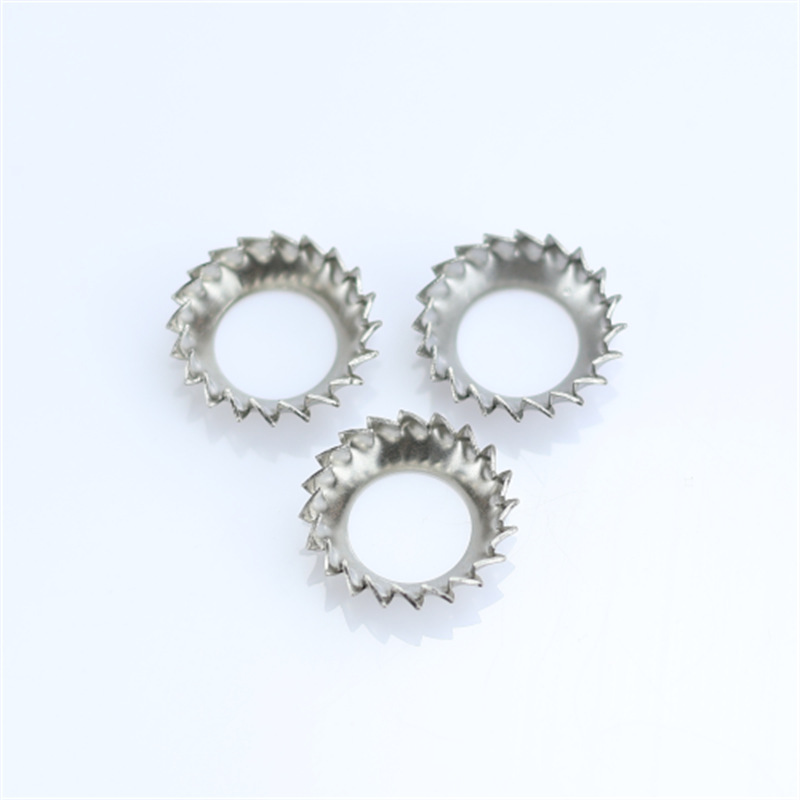

على المحيط الخارجي لغسالات القفل المسننة ذات الغاطسة، يوجد ترتيب موحد لصف من الأسنان الشعاعية الحادة. شكل الأسنان حاد ومنتظم، وأطراف الأسنان متجهة إلى الخارج.

عند الشد، تعض الأسنان على سطح قطعة العمل (أو المستوى المعدني الملامس)، وتشكل نقاط متعددة من القفل الميكانيكي، مما يزيد بشكل كبير من مقاومة الاحتكاك ويمنع المسمار من الدوران والارتخاء من السبب الجذري.

الوظيفة: مقاومة الارتخاء الدوراني الناتج عن الاهتزاز أو التأثير.

يمكن للأسنان أن تخترق الطلاء أو طبقة الأكسيد أو الطلاء، وبالتالي إنشاء مسار تأريض كهربائي.

هيكل جسم متكامل ذو حلقة مغلقة

لا تحتوي القطعة بأكملها على فتحات أو مفاصل، ويتم تشكيلها من خلال عملية ختم واحدة. إنه متوتر بالتساوي ومن غير المرجح أن ينكسر. إنه يتمتع بثبات هيكلي قوي حتى في ظل ظروف الاهتزاز طويلة المدى.

سطح قاعدة داعمة مسطحة

السطح السفلي الملامس لقطعة العمل هو سطح أملس بدون نتوءات. لن يخدش الصفائح المعدنية أو الألومنيوم أو الأجزاء المطلية أو الأجزاء البلاستيكية، وهو مناسب للتجميع الدقيق والمظهر.
