غسالات ذات قفل ذاتي الطي

تتخلى غسالات القفل الذاتي ذات الطيتين التي يقدمها مصنع Xiaoguo® عن طريقة القفل التقليدية وتعتمد مبدأ التوتر المضاد للارتخاء بدلاً من الاحتكاك، مما يعزز الأداء بشكل كبير.

إرسال استفسار

وصف المنتج

يكمن المبدأ الأساسي المضاد للارتخاء في غسالات القفل الذاتي ذات الطيتين في: التحويل المبتكر للطاقة الضارة الناجمة عن الاهتزاز إلى القوة المطلوبة للقفل. بدلاً من الاعتماد على الطريقة التقليدية المتمثلة في استخدام حلقة الاحتفاظ لمنع الارتخاء من خلال "الاحتكاك"، تم اعتماد آلية أكثر ذكاءً:

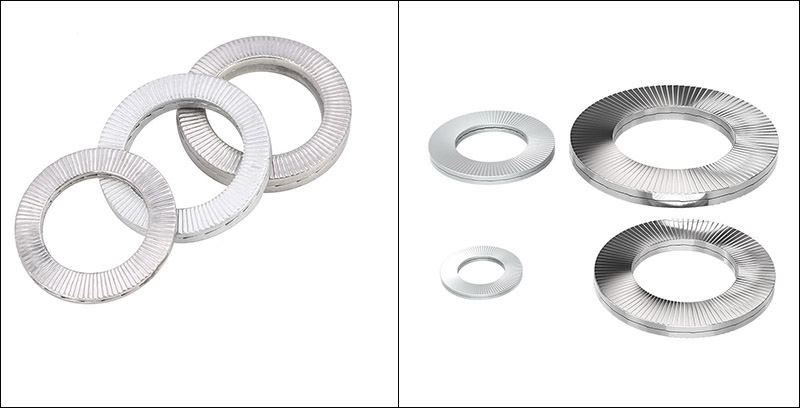

Two Fold Self Locking Washers

(1) الشد الأولي: تحديد المواقع على الوجهين

أثناء التثبيت، تتم محاذاة الأسطح الإسفينية للغسالتين مع بعضها البعض ويتم استخدامها في أزواج.

التثبيت الخارجي: عند الشد، فإن الأسنان نصف القطرية الدقيقة الموجودة على السطح الخارجي لغسالات القفل الذاتي ذات الطيتين سوف تعض بقوة في رأس الصمولة/الترباس وسطح قطعة العمل، مما يؤدي إلى إغلاق سطح التلامس بشكل وثيق ومنع الانزلاق.

الاحتفاظ الداخلي: عند هذه النقطة، تكون الأسطح الإسفينية (الأسنان الكبيرة) الموجودة على الجوانب الداخلية للغسالتين على اتصال وثيق مع بعضها البعض، ولكن لم تحدث أي حركة نسبية، وبالتالي توفر مساحة للعمل الميكانيكي اللاحق.

(2) إثارة الارتخاء: عدم المحاذاة بدلاً من الانزلاق

عندما تعمل المعدات في بيئة اهتزازية، يبدأ الجوز في إظهار ميل طفيف جدًا إلى الارتخاء.

نظرًا لأن قوة الاحتكاك للأسنان الشعاعية الخارجية أكبر بكثير من قوة الاحتكاك للسطح الداخلي على شكل إسفين، فلن تحدث الحركة بين الصامولة وحلقات القفل الذاتي ذات الطيتين.

الحركة الوحيدة هي أن الغسالتين "تنزلقان من مكانهما" ضد بعضهما البعض على طول السطح الإسفيني على الجانب الداخلي.

(3) تحقيق القفل الذاتي: مفتاح تأثير الإسفين

عندما تهتز المعدات أو تواجه قوى متقلبة، فإن القوة المضادة القوية الناتجة عن السطح الإسفيني تلغي هذه الاهتزازات على الفور. يمنع هذا المسمار من الدوران في الاتجاه المعاكس ويحول طاقة الاهتزاز إلى قوة القفل الخاصة بغسالات القفل الذاتي ذات الطيتين نفسها، مما يحقق تأثير "أن يصبح أكثر إحكامًا كلما زاد اهتزازه"، وبالتالي منع الارتخاء من السبب الجذري.

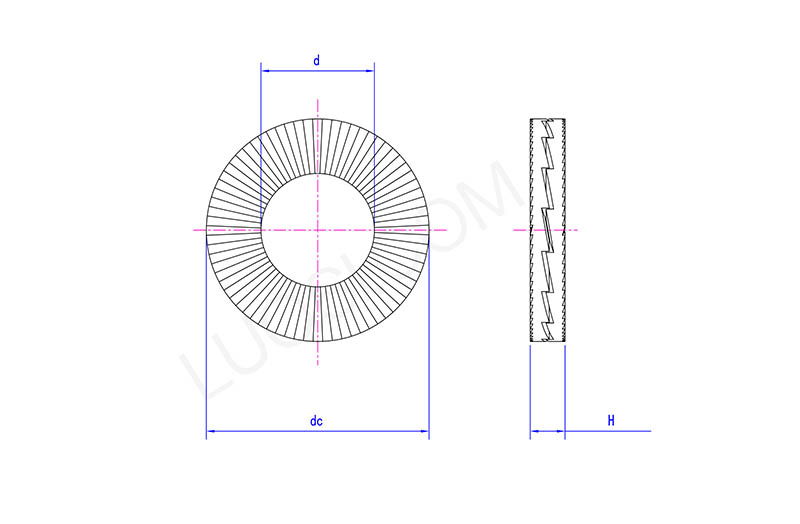

Two Fold Self Locking Washers

الاثنين	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
د كحد أقصى	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
د دقيقة	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
العاصمة كحد أقصى	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
دي دقيقة	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
ح ماكس	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ح دقيقة	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
