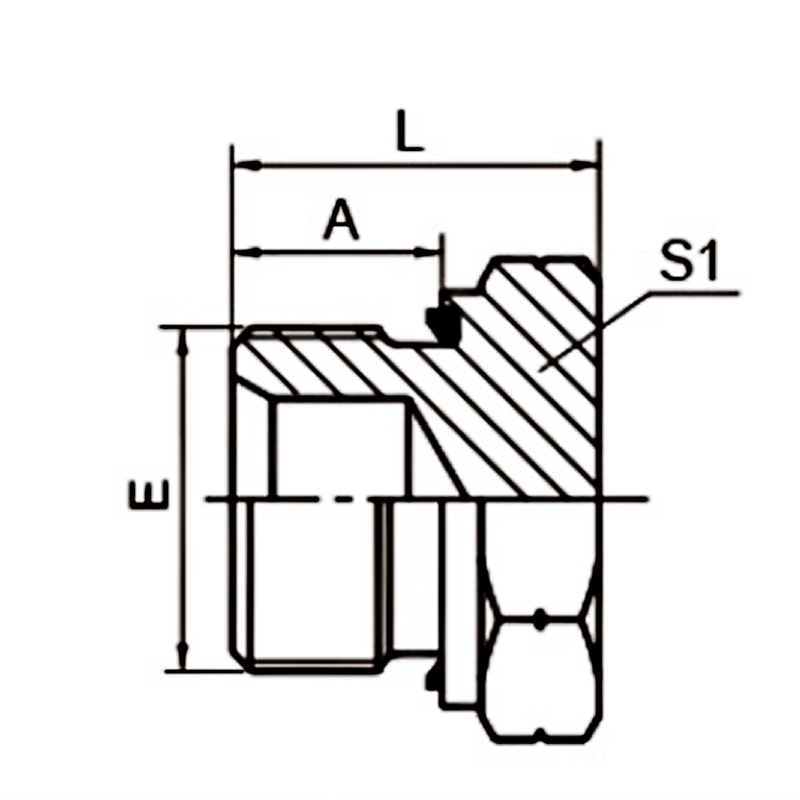

1/4 BSP ذكر سداسي الرأس الأسير الختم

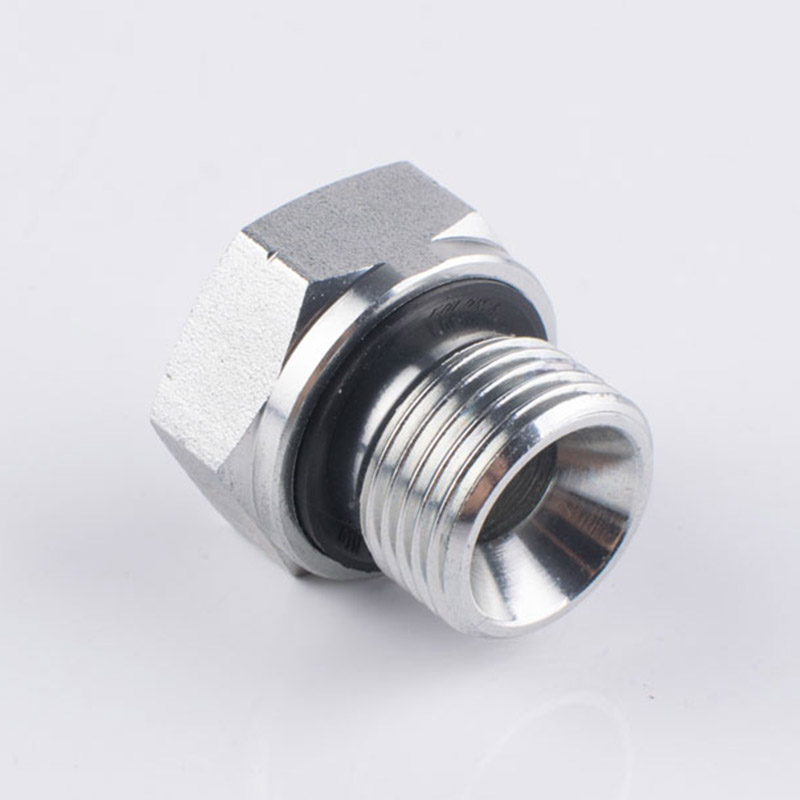

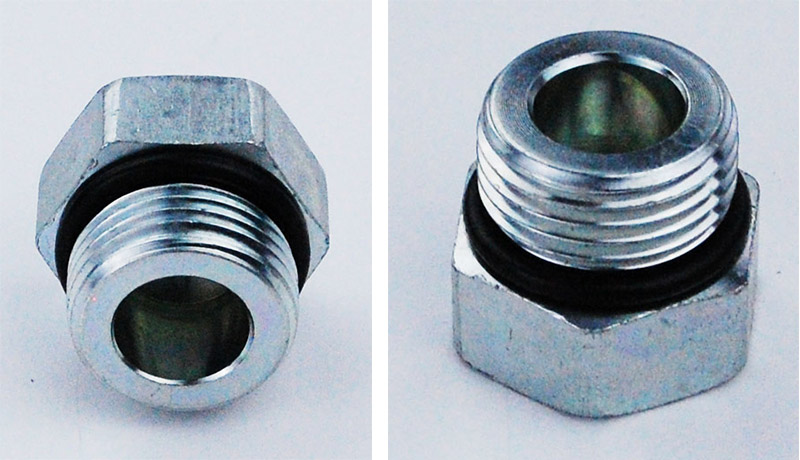

1/4 BSP Male Hex Head Captive Seal هو جزء صغير يستخدم لمنع منافذ الزيت أو الفحص في النظام الهيدروليكي. المواصفات هي خيط خارجي BSP مقاس 1/4 بوصة (أي G1/4")، والرأس عبارة عن مسدس خارجي. يمكن تشديده باستخدام مفتاح ربط عادي. ما يميزه هو أنه يأتي مع حلقة إغلاق ذاتية الغلق - يتم تثبيت حلقة الغلق هذه على الوجه النهائي للقابس ولن تسقط أو تتحرك.

المواصفات الفنية

المعلمات التالية المتعلقة بختم الأسير ذو الرأس السداسي للذكور 1/4 BSP هي للإشارة فقط. قد تختلف البيانات المحددة حسب المواصفات.

مشروع	قيمة
مواصفات الموضوع	G1/4 بوصة (BSPP)
عرض الحافة السداسية	عادة 19 ملم
طول الخيط	حوالي 12-15 ملم
الحد الأقصى لضغط العمل	ما يصل إلى 350-400 بار
درجة حرارة التشغيل (نبر)	-40 درجة مئوية إلى +120 درجة مئوية
درجة حرارة التشغيل (FKM)	-15 درجة مئوية إلى +200 درجة مئوية
مادة	الفولاذ الكربوني (المجلفن / المطلي بالنيكل)، الفولاذ المقاوم للصدأ 304/316L، النحاس

الميزات الرئيسية

(1) شكل سداسي للرأس

يمكن تشديده باستخدام مفتاح ربط عادي مفتوح أو مفتاح ربط. العملية بسيطة.

يمكن للشكل السداسي الخارجي أن يتحمل قوة شد أكبر من الشكل السداسي الداخلي، كما أنه أقل عرضة للانزلاق أو تلف الرأس.

(2) حلقة مانعة للتسرب مدمجة مضادة للانفصال

يتم تثبيت حلقة الختم في الأخدود الموجود على الوجه النهائي لختم الأسير ذو الرأس السداسي للذكور 1/4 BSP ولن يسقط أو يتغير.

ليست هناك حاجة إلى حشوات منفصلة أثناء التثبيت، كما أنه ليس من الضروري لف شريط المواد الخام أو وضع مادة مانعة للتسرب.

(3) ختم الوجه النهائي، مما يضمن أداء موثوقًا ومقاومًا للتسرب

بعد تشديدها، يتم الضغط على حلقة الختم بإحكام بين الوجه النهائي للختم الأسير ذو الرأس السداسي للذكر 1/4 BSP ومستوى مخرج الزيت، وبالتالي تشكيل الختم.

لا يتأثر بدقة الخيط.

(4) مجموعة واسعة من خيارات المواد

غلفنة الفولاذ الكربوني: فعالة من حيث التكلفة.

الفولاذ المقاوم للصدأ 304/316L: مقاوم للتآكل، مناسب للبيئات البحرية والكيميائية والغذائية.

البرونز: مناسب لدوائر الماء أو الغاز أو الزيت منخفض الضغط.

متوافقة مع المعايير الدولية

يتوافق الحجم مع المعايير الدولية ويمكن استخدامه مع المعدات الميكانيكية المختلفة.

(5) سهلة التركيب والصيانة

أولاً، قم بربطه يدويًا للتأكد من محاذاة الخيوط بشكل صحيح. ثم استخدم مفتاح الربط لتشديده.

بعد التفكيك والتجميع، طالما أن حلقة الختم غير تالفة، يمكن إعادة استخدامها.

(6) التعريف واضح.

عادةً ما يتم ختم السطح العلوي للرأس السداسي بـ "G1/4" أو "1/4"، وهو مناسب للتعرف عليه في الموقع.
