ذكر الأنابيب المكونات الداخلية عرافة الموضوع المقبس

بعد استلام عينة Xiaoguo® من مقبس الخيط السداسي الداخلي لقابس الأنابيب الذكور، إذا كان لديك أي أسئلة أثناء عملية اختبار العينة، يمكنك ترك رسالة لنا. سنكون قادرين على مساعدتك وتقديم تعليمات المنتج أيضًا.

إرسال استفسار

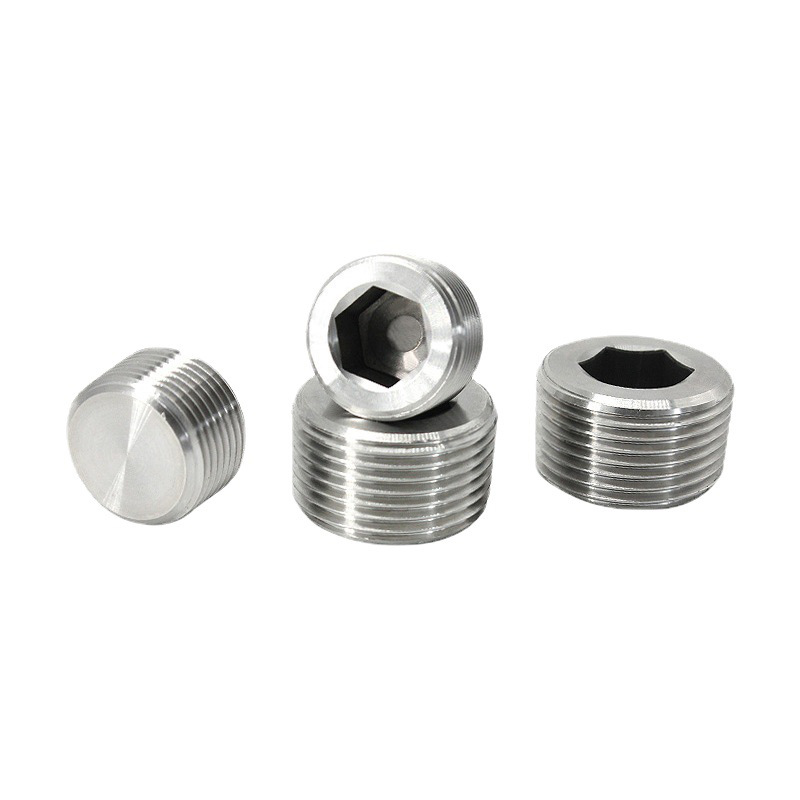

وصف المنتج

تكمن الميزات الهيكلية لمقبس الخيط السداسي الداخلي لقابس الأنابيب الذكور بشكل أساسي في تصميم الرأس وهيكل الخيط ومبدأ الختم. وهذا لا يجعلها سهلة التركيب فحسب، بل إنها أيضًا قادرة على إغلاق السوائل بشكل فعال.

(1) هيكل الرأس: تصميم سداسي داخلي وغاطس

①سداسي داخلي: يوجد في منتصف الرأس أخدود سداسي داخلي، يمكن تركيبه وتفكيكه باستخدام مفتاح ربط سداسي قياسي.

②تصميم الرأس الغارق: بعد التثبيت، يمكن غمر القابس بالكامل في سطح الجهاز، مما يحافظ على المظهر العام السلس ويمنع الأجزاء المكشوفة من التلف أو الارتخاء بسبب الاصطدامات العرضية.

(2) هيكل الخيط: خيط مخروطي

1. معيار الخيط: يعتمد مقبس الخيط السداسي الداخلي لقابس الأنبوب الذكري معيار NPT (زاوية الأسنان 60 درجة) المعترف به دوليًا للنظام الأمريكي أو معيار BSP/PT (زاوية الأسنان 55 درجة) للنظام البريطاني لخيوط الأنابيب المخروطية.

2. استدقاق الخيط: الميزة الأساسية هي استدقاق الخيط بنسبة 1:16.

3. دقة المعالجة: تم تصنيع خيوط مقبس الخيط السداسي الداخلي لقابس الأنبوب الذكور بدقة وتخضع أيضًا لتحكم صارم في التسامح لضمان التوافق التام مع الواجهة.

4. حلقة الختم المدمجة: سيتم دمج حلقة الختم ED في الجزء السفلي من الخيط. يعمل هذا التصميم المتكامل على تعزيز تأثير الختم وهو مناسب للأنظمة ذات الأداء العالي للغاية

متطلبات عالية الدقة.

Male Pipe Plug Internal Hex Thread Socket

(3) مبدأ الختم

1. الختم من المعدن إلى المعدن: عندما يتم ربط الأنابيب المخروطية الداخلية والخارجية ذات الخيوط، فإن الأسطح المخروطية الداخلية والخارجية ستخضع لتشوه معدني طفيف وتلتصق ببعضها البعض بشكل وثيق، وتشكل ختمًا كاملاً من المعدن إلى المعدن.

2. الختم المساعد: لتحقيق أفضل تأثير الختم، عادة ما تتطلب خيوط NPT تطبيق عامل مضاد للالتصاق أو لف شريط الختم (الحشية) على سطح الخيط قبل التثبيت.

3. تحمل الضغط العالي: يتم استخدام هيكل الختم القوي من المعدن إلى المعدن في الغالب في المجالات التي تتطلب ضغطًا عاليًا للغاية.

سؤال وجواب

(1) هل تقدمون مخططًا لمواصفات عزم الدوران مع كل طلب؟

نعم، ستوفر الشحنة جدول توصيات عزم الدوران للتثبيت. ويمكن أيضًا طباعتها على عبوة المنتج وإرسالها كنسخة إلكترونية.

(2) هل يمكن استخدام مقبس الخيط السداسي الداخلي لقابس الأنابيب الذكور هذا في البيئات عالية الاهتزاز؟

بالتأكيد، ولكن يوصى باستخدام لاصق قفل ملولب (مثل Loctite 243/262) للتثبيت، مما يوفر تأثيرًا أفضل مضادًا للارتخاء في البيئات عالية الاهتزاز.

Male Pipe Plug Internal Hex Thread Socket

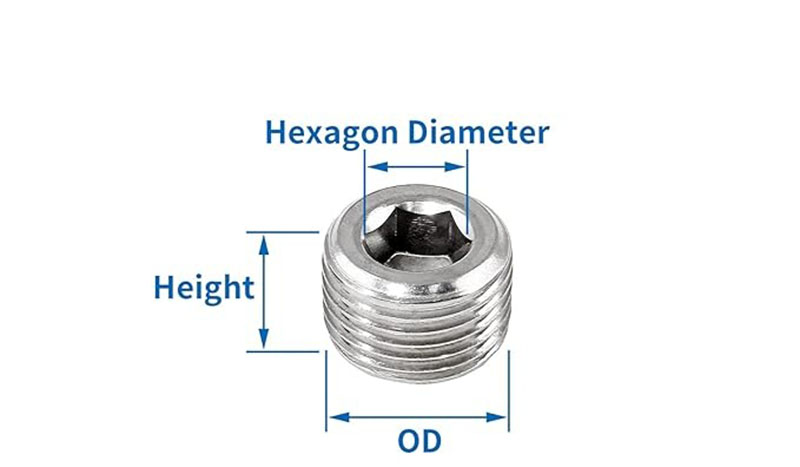

خيط	التطوير التنظيمي (بوصة)	التطوير التنظيمي (مم)	ارتفاع	القطر السداسي
NPT1/8	13/32≈3/8	10.287 ملم	0.31 بوصة/8 ملم	0.19 بوصة/5 ملم
NPT1/4	33/64≈1/2	13.000 ملم	0.39 بوصة/10 ملم	0.23 بوصة/6 مم
معاهدة عدم الانتشار 3/8	43/64≈5/8	17.145 ملم	0.43 بوصة/11 ملم	0.31 بوصة/8 ملم
نبت1/2	27/32≈3/4	20.500 ملم	0.59 بوصة/15 ملم	0.39 بوصة/10 ملم
