4BN BSP ذكر الأسير ختم الجوف عرافة المكونات الهيدروليكية

يتمتع Xiaoguo® 4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug بأداء مستقر ويقدم أسعارًا مخفضة. أثناء التشغيل، سيتم تثبيت عناصر الختم بإحكام على الغطاء اللولبي، ولن يتم فقدانها أو تغييرها أثناء التثبيت أو التفكيك. يمكنه دائمًا الحفاظ على توزيع الضغط الموحد، مما يوفر تأثير إغلاق ثابت ومتسق.

نموذج:IS09974-2Type E

إرسال استفسار

وصف المنتج

إن المكونات الهيدروليكية السداسية المجوفة 4BN BSP Male Captive Seal عبارة عن مكون هيدروليكي احترافي. خصائصه الأساسية هي:

(1) مواصفات الخيط: يعتمد الخيط الخارجي القياسي BSP، والذي يشكل أساس عالميته الدولية وينقسم إلى نوعين.

①BSPP (G): خيوط متوازية، يعتمد الختم كليًا على حلقة الختم المتكاملة للوجه النهائي.

②BSPT (R): خيط مخروطي، قادر على تحقيق الختم بين المعادن، ولكنه غير متوافق مع BSPP.

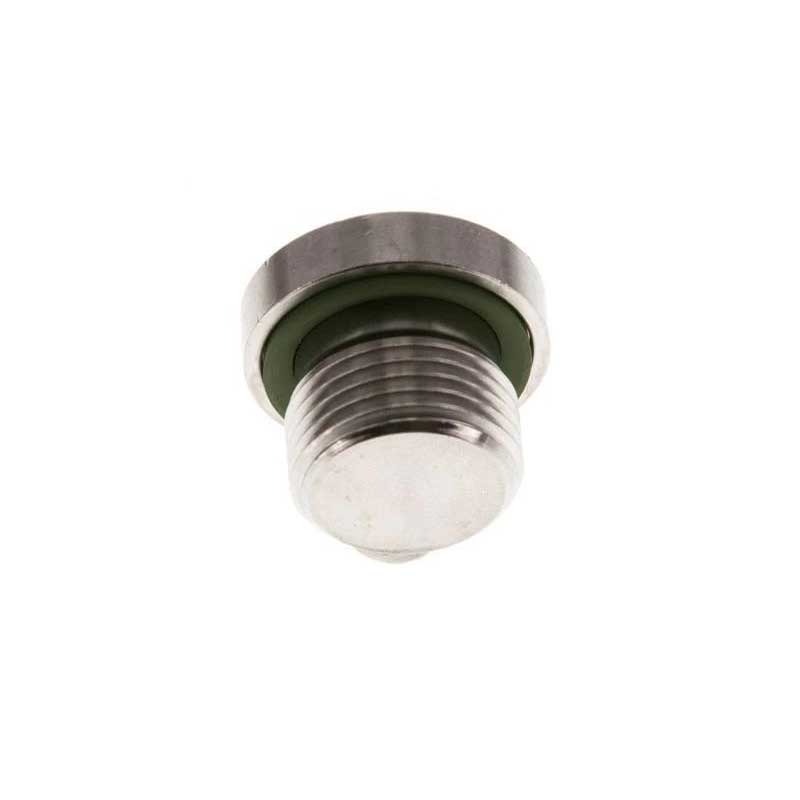

(2) ختم مضاد للانفصال: التصميم الأساسي. يتم تثبيت حلقة الختم المتكاملة في أخدود الوجه النهائي بطريقة فيزيائية، مما يضمن أن القابس الهيدروليكي السداسي المجوف 4BN BSP ذكر لن يتحرك أو ينفصل حتى تحت الضغط العالي والاهتزاز. تشمل مواد الختم الشائعة NBR (النوع العام المقاوم للزيت) أو FKM (النوع المقاوم لدرجات الحرارة العالية والمقاوم للتآكل الكيميائي).

(3) المحرك السداسي: يقع في الرأس، ويمكن تركيبه وتفكيكه باستخدام مفتاح ربط سداسي قياسي، وهو مناسب بشكل خاص للتشغيل في المساحات الضيقة أو المحصورة.

(4) جسم قوي: يتكون الجسم الرئيسي عادة من مواد متينة مثل الفولاذ الكربوني (قوة عالية، غالبًا ما يكون مجلفنًا لمنع الصدأ)، أو الفولاذ المقاوم للصدأ (مقاومة عالية للتآكل)، أو النحاس (غالبًا ما يستخدم في خطوط المياه والغاز)، لتحمل الضغط العالي والبيئات القاسية.

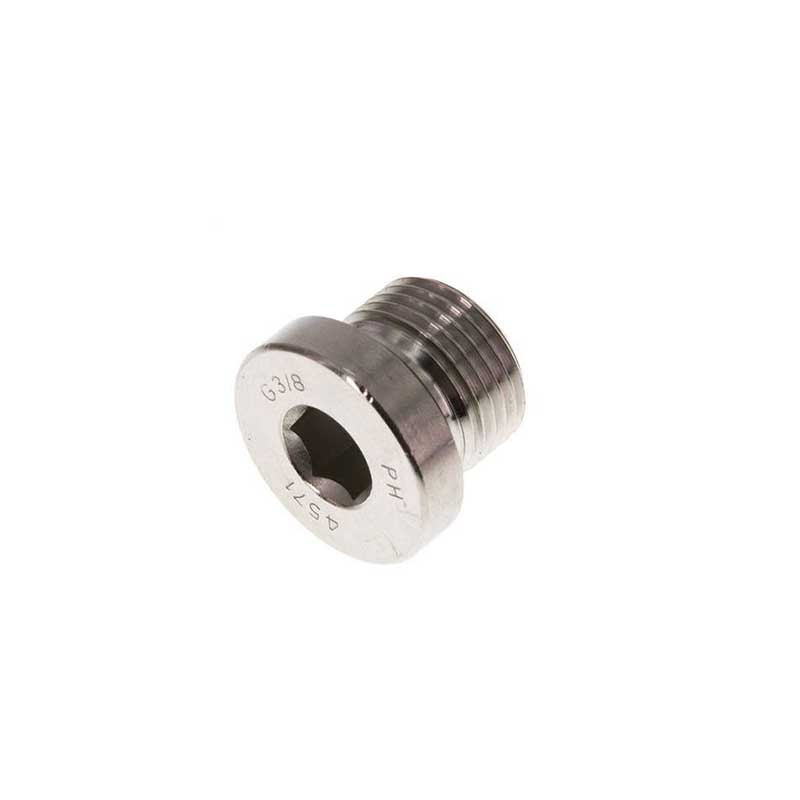

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

المواصفات الفنية

(1) يتوافق مع المعيار: يتوافق القابس الهيدروليكي السداسي المجوف 4BN BSP ذكر مع المعيار الدولي ISO 1179-2 (النوع E).

(2) نطاق المواصفات: تتراوح أحجام الخيوط عادةً من G1/8" إلى G3".

(3) ضغط العمل: يختلف مستوى الضغط وفقًا لمواصفات القابس الهيدروليكي السداسي المجوف 4BN BSP ذكر.

(4) درجة حرارة التشغيل: تختلف حسب مادة حلقة الختم، والنطاق واسع جدًا.

(5) معلمات الحجم: ستختلف الأبعاد الإجمالية حسب مواصفات الخيط. تشمل الأبعاد الأساسية قطر الرأس، والطول الإجمالي، والعرض بين الجانبين المتقابلين، وما إلى ذلك.

(6) معالجة السطح: لتعزيز مقاومة التآكل، سيخضع السطح لعلاجات مثل الجلفنة والطلاء بالنيكل.

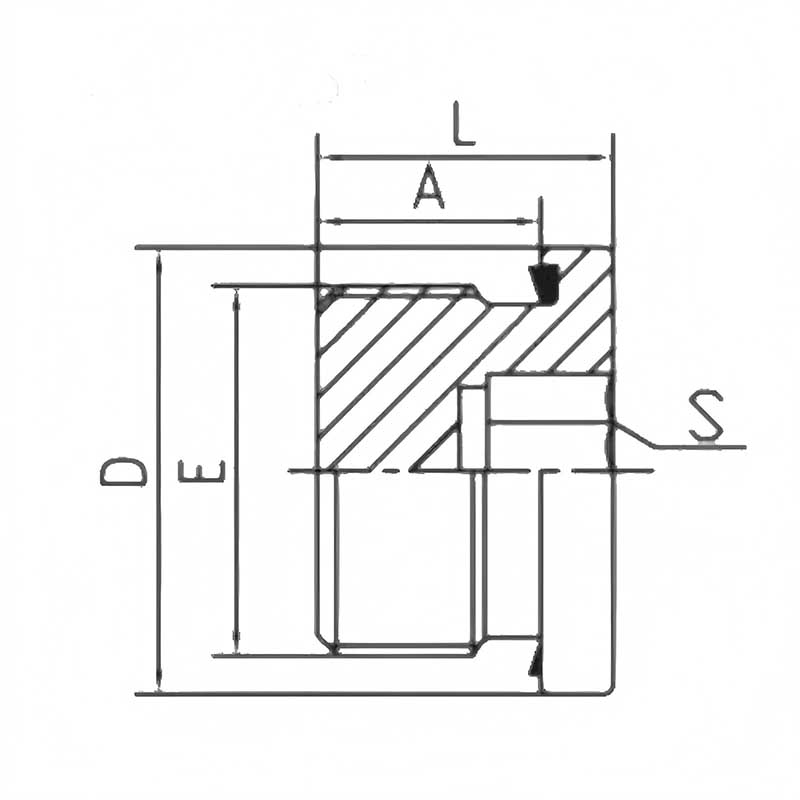

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

جزء#	خيط	أسير	أبعاد					الآلام والكروب الذهنية
جزء#	E	الضعف الجنسي	A	L	S	D	ن.م	ب.ن
SEG02	G1/8 بوصة × 28	إد-10	8	12	5	14	11-13	40
SEG04	G1/4 بوصة × 19	إد — 14	12	17	6	19	25-30	40
SEG06	G3/8"X19	إد — 17	12	17	8	22	42-58	40
SEG08	G1/2"X14	إد — 21	14	19	10	27	72-82	40
SEG12	G3/4"X14	إد — 27	16	21	12	32	21-140	40
SEG16	جي1"×11	إد — 33	16	22.8	17	40	150-180	40
SEG20	G1.1/4 بوصة × 11	إد — 42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2"X11	إد — 48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	إد - 60	18	26	27	70	340-400	31.5
SEG40	G2-1/2X11	إد-B40	-	-	27	-	340-400	31.5
