مرساة يو بولت

يأتي مسمار تثبيت U للمورد الصيني Xiaoguo® في مجموعة واسعة من المواصفات، تغطي كل شيء بدءًا من DN10 (2 مم) إلى DN600 (24 بوصة)، مما يلبي جميع متطلبات الحجم الكامل. سواء كان الأمر يتعلق بأنابيب مياه صغيرة وأسلاك كهربائية أو أنابيب صناعية كبيرة، يمكنك اختيار مسمار تثبيت على شكل حرف U فعال من حيث التكلفة.

إرسال استفسار

وصف المنتج

تعريف المنتج والوظيفة الأساسية

مرساة U الترباس، المعروف أيضًا باسم مرساة الأرض U الترباس أو U-bolt المثبت مسبقًا، هو نوع من مثبتات التثبيت على شكل الحرف "U". يحتوي على خيوط طويلة في كلا الطرفين وعادة ما يتم تثبيته مسبقًا في الأساس الخرساني أو تمريره عبر قاعدة الهيكل الفولاذي. يتم دمجها مع الغسالات والصواميل لتثبيت المعدات والأعمدة ودعامات الأنابيب وما إلى ذلك على أساس الهيكل الخرساني أو الفولاذي.

الوظيفة الأساسية

إنه مكون أساسي يستخدم في مجالات مثل البناء والجسور والطاقة والبتروكيماويات لتحقيق اتصالات صلبة بين المعدات والأساس. وتتمثل وظيفتها الرئيسية في نقل الأحمال (الشد والضغط وقوة القص وعزم الانحناء) للهيكل العلوي بأمان إلى الأساس الخرساني أو الأرض. على عكس مسامير التمدد العادية، يتم تركيب هذا المنتج بطريقة مدفونة مسبقًا. يتم وضعها داخل القوالب قبل صب الخرسانة وتشكل مرساة دائمة لا رجعة فيها بعد تجميع الخرسانة.

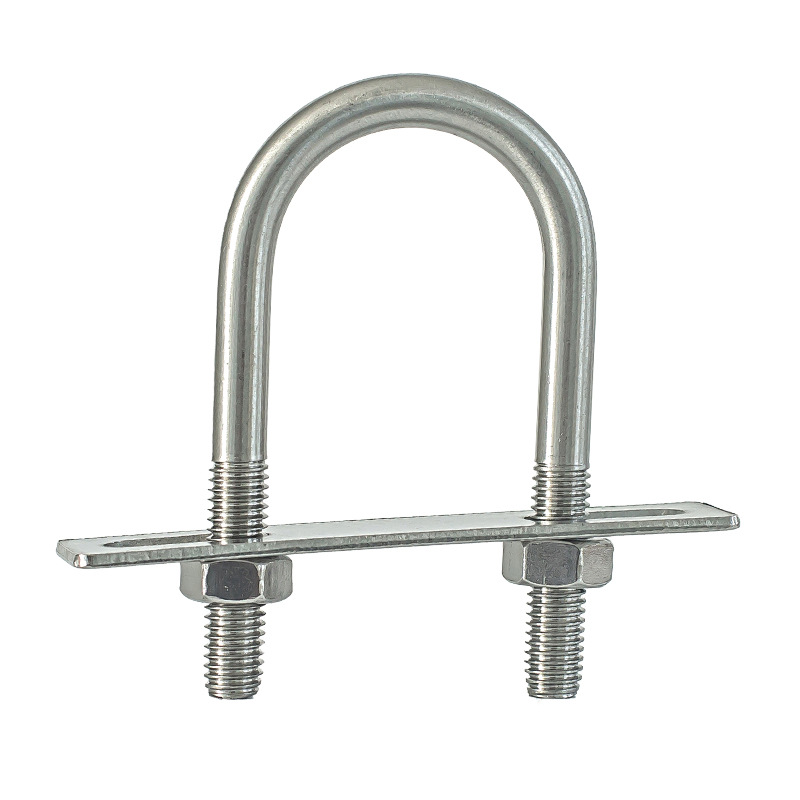

Anchor U Bolt

المواد المشتركة

فيما يلي قائمة بالمواد الشائعة لمسمار التثبيت U التي قمنا بتلخيصها لك، والتي تناسبك لتصفحها.

نوع المادة	درجة	مستوى الأداء يمكن تحقيقه	الميزات الأساسية	السيناريوهات القابلة للتطبيق
الصلب الكربوني	س235/أ36	الصف 4.8	اقتصادية نسبيًا ومتعددة الاستخدامات وسهلة المعالجة	مقاولات عامة، أساسات المعدات الخفيفة، تثبيت الدرابزين
الصلب الكربوني	45# / 1045	الصف 8.8	قوة معتدلة، أداء شامل جيد	أساسات المعدات الصناعية، أبراج الكهرباء، دعامات الأنابيب
سبائك الصلب	40كر / 5140	10.9 درجة	قوة عالية، ومقاومة التعب	المعدات الثقيلة، أساس الحمل الديناميكي، برج طاقة الرياح
سبائك الصلب	35كرمو/4135	10.9/12.9 درجة	مقاومة لدرجات الحرارة المنخفضة، ومكافحة الصدأ	صناعة البتروكيماويات، أساسات أوعية الضغط العالي، المناطق الباردة
الفولاذ المقاوم للصدأ	304 / أ2	A2-70	مقاومة التآكل العامة	لمصانع المواد الغذائية، ومعالجة المياه، والتطبيقات العامة في الهواء الطلق
الفولاذ المقاوم للصدأ	316 / أ4	A4-70 / A4-80	مقاومة ممتازة لمياه البحر والمواد الكيميائية	للمنصات البحرية ومحطات الطاقة الساحلية والمصانع الكيماوية ومعدات حمامات السباحة
الصلب الكربوني المجلفن بالغمس الساخن	Q235 / 45# + HDG	4.8/8.8 درجة	منع الصدأ طويل الأمد في الهواء الطلق	الجسور، حواجز الطرق السريعة، أبراج الاتصالات، الدعامات الكهروضوئية

Anchor U Bolt

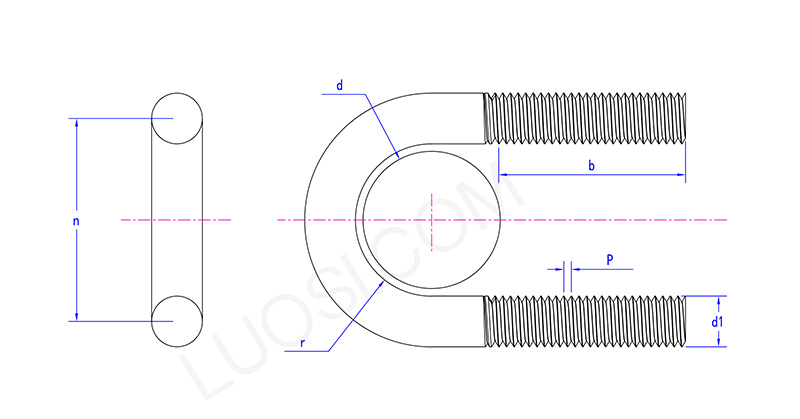

الاثنين	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
د1	م12	م12	م12	م12	م16	م16	م16	م16	م16	م16	م16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

نوع المنتج

اعتمادًا على طريقة التثبيت والشكل، ينقسم مسمار التثبيت U بشكل أساسي إلى الأنواع التالية:

مسمار على شكل حرف U مدمج عادي: مدمج مباشرة في الخرسانة، مع نهايات ملولبة بارزة فوق سطح القاعدة. يتم استخدامه لتثبيت الأعمدة الفولاذية وقواعد المعدات. هذا هو الشكل الأكثر شيوعا.

مسمار على شكل حرف U مع أطراف خطافية: يتم ثني الأطراف الملولبة أيضًا بمقدار 90 درجة أو 180 درجة.

مسمار على شكل حرف U ذو قاع مسطح: الجزء السفلي من الجزء على شكل حرف U مستقيم وليس على شكل قوس. يتم استخدامه لإصلاح المكونات ذات المقطع العرضي المربع أو للتركيبات التي يجب أن تكون على اتصال وثيق بالسطح السفلي للوحة الفولاذ.

مسمار على شكل حرف U من خلال الترباس: يمر هذا الترباس على شكل حرف U عبر الفتحات المحجوزة في قاعدة الهيكل الفولاذي، مع كشف كلا الطرفين. يتم دمجه مع الصواميل العلوية والسفلية لتحقيق التثبيت، ويستخدم بشكل شائع للتوصيلات القابلة للفصل أو السيناريوهات التي تتطلب تعديل الارتفاع.

مسمار على شكل حرف U غير متساوٍ: أرجل بأطوال مختلفة. يستخدم للتركيب على أسطح الأساس المائلة أو في الهياكل الخاصة التي تتطلب تثبيتًا غير متماثل.
