غسالات ذات علامة تبويب فولاذية سوداء ذات علامة تبويب طويلة وجناح

تتميز الغسالات ذات الألواح الفولاذية السوداء ذات اللسان الطويل والجناح التي ينتجها مصنع Xiaoguo® بهيكل بسيط، وهو سهل التشغيل والاستخدام. أثناء التثبيت، هناك حاجة إلى مفتاح ربط عادي فقط، ولا حاجة لأي أدوات إضافية.

إرسال استفسار

وصف المنتج

يتضمن تركيب الغسالات ذات العروة الفولاذية السوداء ذات اللسان الطويل والجناح أربع خطوات بسيطة. يرجى اتباع التسلسل التالي للتشغيل لضمان تأثير قفل آمن.

[1] الأداة

مفتاح ربط (يستخدم لربط الصواميل أو البراغي)

كماشة ذات أنف مدبب أو كماشة ذات أنف مسطح (تستخدم لثني قطع الأذن)

(اختياري) المطرقة + مفك البراغي فيليبس (للغسالات الأكثر سمكًا)

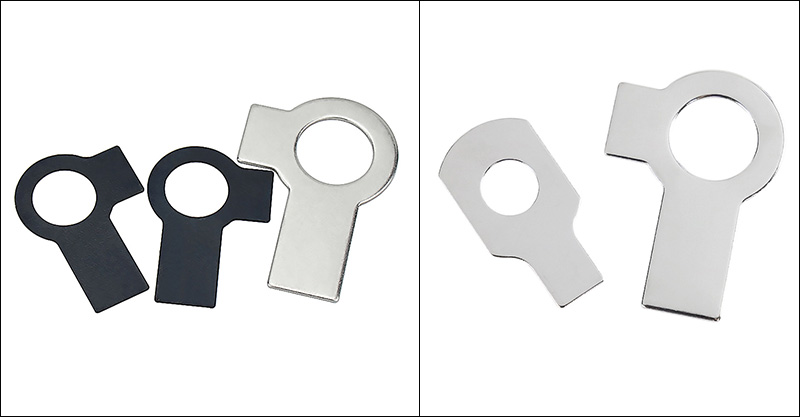

Black Steel Tab Washers With Long Tab and Wing

【 2 】 خطوات التثبيت

(1) تناسب الغسالة

قم بتمرير المسمار من خلال فتحة قطعة العمل. ضع غسالات اللسان الفولاذي الأسود ذات اللسان الطويل والجناح على المسمار، وحافظ على اللسان الطويل والقصير في مواجهة الخارج. تأكد من وضع الغسالة بشكل مسطح على السطح. قم بربط الصامولة يدويًا، ولا تقم بربطها بالكامل بعد.

(2) تشديد الجوز

استخدم مفتاح ربط لربط الصامولة حتى تصل إلى عزم الدوران المطلوب.

(3) ثني علامة التبويب القصيرة

أمسك اللسان القصير بالكماشة وقم بطيه لأعلى. قم بثنيه بإحكام على وجه واحد مسطح من الجوز.

(4) ثني اللسان الطويل

استخدم الزردية لثني اللسان الطويل إلى الأسفل أو إلى الجانب. قم بطيه في الأخدود الموجود على الجزء، أو ثنيه بقوة على حافة الجزء.

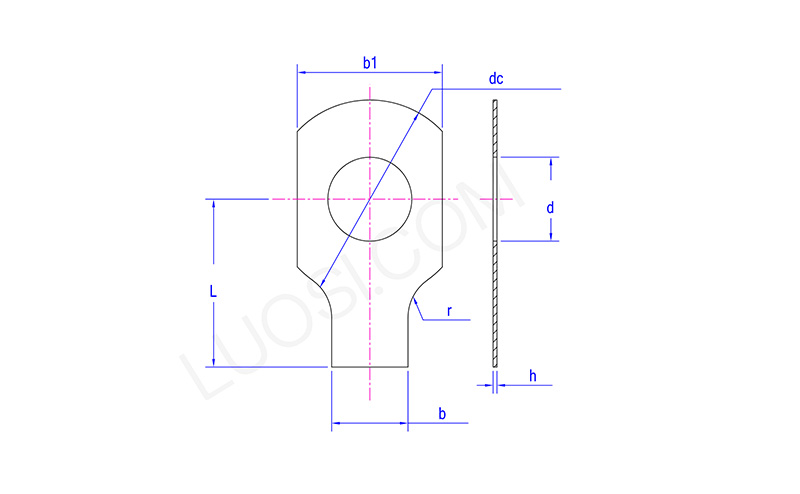

Black Steel Tab Washers With Long Tab and Wing

الاثنين	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
د كحد أقصى	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقيقة	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
العاصمة كحد أقصى	10	14	17	19	22	26	32	32	40	45	45
العاصمة دقيقة	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ل دقيقة	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ل ماكس	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ب1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3 】 فحص التثبيت

يتم ربط الأذنين القصيرتين بإحكام بمستوى الجوز، مما يمنع الجوز من الدوران.

يتم تثبيت الآذان الطويلة بإحكام ولا يمكن للفلكات ذات العروة الفولاذية السوداء ذات اللسان الطويل والجناح أن تدور بالنسبة لقطعة الشغل.

كلا قطعتي الأذن لا تحتويان على شقوق ولا انحناء أو ضرر مفرط.

【4】ملاحظات للانتباه

(1) الاستخدام الفردي: بعد التثبيت، يتم ثني قطع الأذن بشكل دائم. عند الإزالة، يجب تقويمها بالطرق أو القطع. لا يمكن إعادة استخدام الغسالات ذات العروة الفولاذية السوداء ذات اللسان الطويل والجناح.

(2) لا تفرط في الانحناء: قد يؤدي الانحناء المتكرر أو زوايا الانحناء المفرطة إلى كسر جذر قطعة الأذن، مما يفقد وظيفة القفل الخاصة بها.

(3) لا تفهم الأمر بشكل خاطئ: يجب أن تشير الأذنان القصيرة دائمًا إلى الأعلى، ويجب أن تشير الأذنان الطويلة إلى الأسفل.
