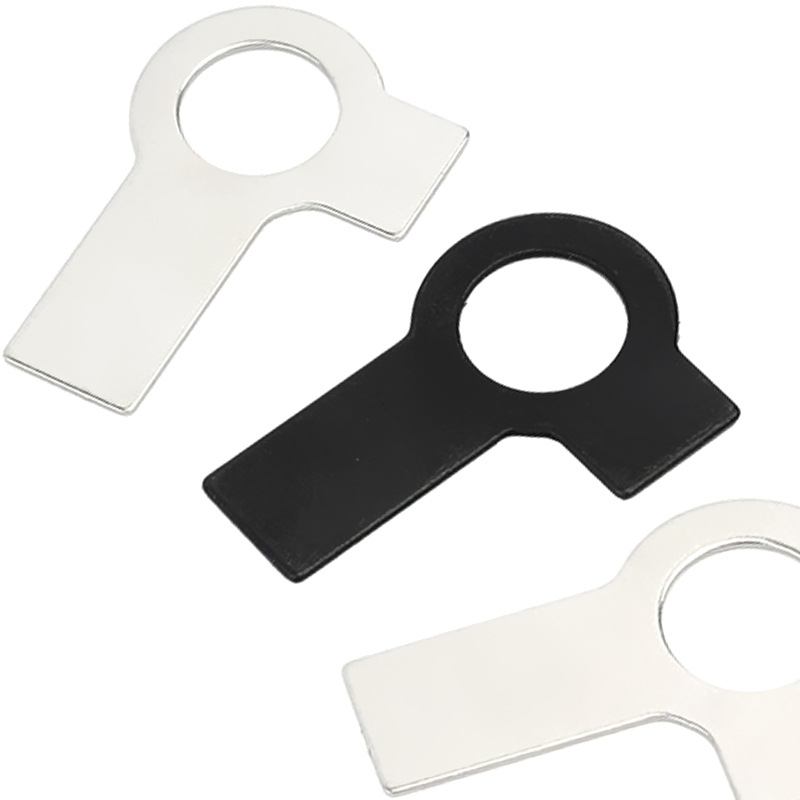

غسالات علامات التبويب ذات علامات التبويب الطويلة والقصيرة

يتم قفل غسالات علامات التبويب ذات علامات التبويب الطويلة والقصيرة التي ينتجها مصنع Xiaoguo® ميكانيكيًا بدلاً من الاحتكاك. القفل الميكانيكي يمنع الدوران بشكل أساسي ويكون تأثير القفل واضحًا جدًا.

إرسال استفسار

وصف المنتج

إن حلقات القفل ذات اللسان الطويل والقصير، والتي تتوافق مع حلقة القفل الميكانيكية DIN 463، عبارة عن حلقة قفل ميكانيكية بحتة مضادة للفك مكونة من قطعة واحدة. يتم تشكيلها من خلال عملية صب واحدة، وتتميز بقطعة أذن طويلة وقطعة أذن قصيرة، وتشكل قطعتي الأذن زاوية 90 درجة تقريبًا. يتم استخدامه للمسامير / الصواميل السداسية، مما يحقق مقاومة الارتخاء من خلال ثني قطعة الأذن الطويلة والأخرى القصيرة، وهو مناسب للاهتزاز العالي والحمل الديناميكي وظروف التمدد والانكماش الحراري. يمكن لهذا الهيكل أن يمنع تمامًا الدوران النسبي للصامولة أو الترباس، مما يحقق قفلًا ميكانيكيًا موثوقًا به.

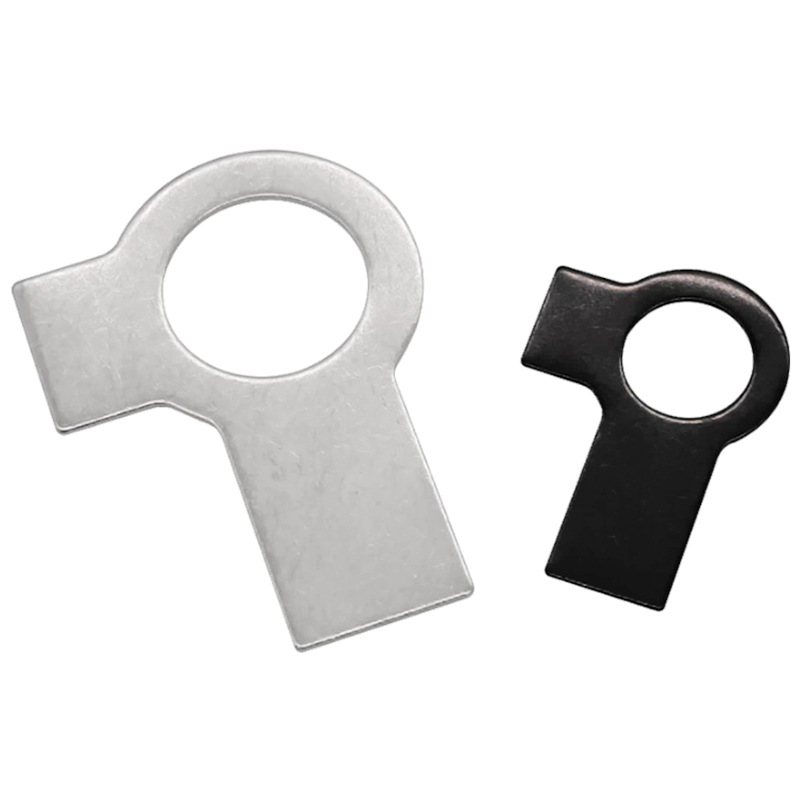

< النمط = "محاذاة النص: المركز؛"> Tab Washers With Long And Short Tab

الميزات الهيكلية

الميزات الهيكلية لغسالات علامات التبويب ذات علامات التبويب الطويلة والقصيرة هي كما يلي:

(1) قالب ختم متكامل

يتم تصنيع غسالات علامات التبويب بأكملها ذات علامات التبويب الطويلة والقصيرة من لوح واحد من المعدن من خلال عملية الختم البارد. لا يوجد لحام أو مكونات إضافية، مما يؤدي إلى هيكل بسيط وقوة عالية وتكلفة منخفضة.

(2) تصميم ذو أذنين (واحدة طويلة وواحدة قصيرة)

الجسم الرئيسي لحلقات التبويب ذات اللسان الطويل والقصير هو دائري، وتمتد قطعتا الأذن إلى الخارج على طول الحافة الخارجية:

علامة تبويب قصيرة: قصيرة في الطول

علامة التبويب الطويلة: أطول في الطول

تشكل قطعتا الأذن زاوية 90 درجة تقريبًا مع بعضهما البعض.

(3) يوجد هيكل تحرير الضغط في جذر قطعة الأذن.

عند نقطة الاتصال بين قطعة الأذن والجسم الدائري، تم تصميم الزوايا الدائرية أو انكماش العرض الطفيف لتقليل تركيز الضغط أثناء الانحناء ومنع قطعة الأذن من الكسر.

(4) جسم أسطواني

سمك الجسم موحد. لا توجد أسنان أو أسطح مائلة على الجسم، وعادةً ما يكون السطح أملسًا.

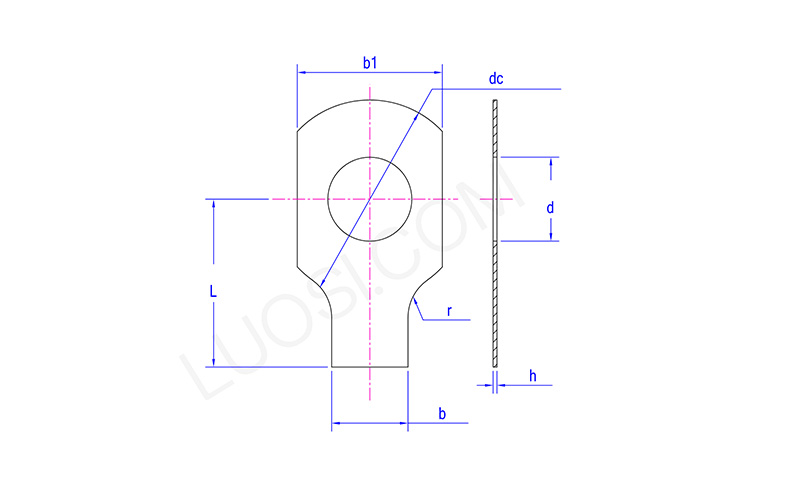

< النمط = "محاذاة النص: المركز؛"> Tab Washers With Long And Short Tab

الاثنين	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
د كحد أقصى	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقيقة	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
العاصمة كحد أقصى	10	14	17	19	22	26	32	32	40	45	45
العاصمة دقيقة	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ل دقيقة	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ل ماكس	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ب1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
