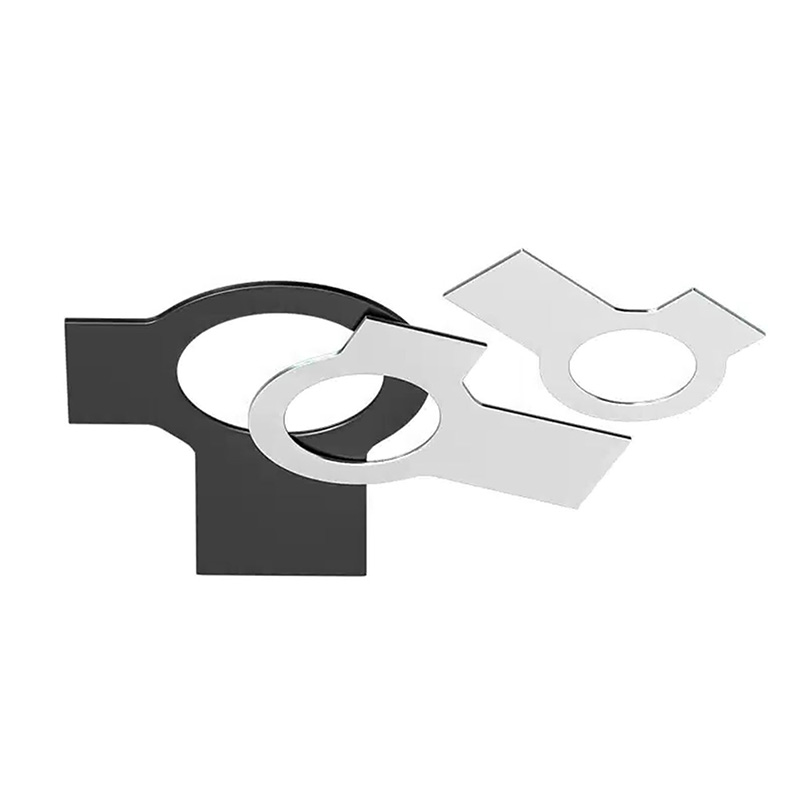

غسالات التبويب ذات التبويبات الطويلة والأجنحة

تتمتع غسالات التبويب ذات اللسان الطويل والأجنحة التي ينتجها مصنع Xiaoguo® بموثوقية عالية للغاية من حيث وظيفة مقاومة الارتخاء. حتى في ظل ظروف الاهتزاز والصدمات المستمرة، يمكنها الحفاظ على حالة قفل جيدة.

إرسال استفسار

وصف المنتج

يعتمد مبدأ عمل غسالات التبويب ذات اللسان الطويل والأجنحة على القفل الميكانيكي النقي، بدلاً من الاحتكاك أو المرونة. وتتمثل الآلية الأساسية في ثني قطعتي الأذن، وبالتالي منع الصمولة (أو رأس الترباس) فعليًا من الدوران بالنسبة إلى قطعة العمل.

[1] عمل محددعملية

(1) التثبيت العادي، مع الاحتفاظ بعروات الأذن

ضع غسالات العروة ذات اللسان الطويل والأجنحة على المسمار، ثم أحكم ربط الصامولة. عند هذه النقطة، يظل كلا لساني الأذن مستقيمين ولم يتم ثنيهما.

(2) ثني الأذنين القصيرة وقفل الصواميل

استخدم الكماشة لثني الأذنين القصيرتين للأعلى، مما يجعلها تلتصق بإحكام بجانب واحد من الجوز. يجب أن ترتكز الآذان القصيرة على مستوى الجوز لمنعه من الدوران.

(3) قم بثني الأذنين الطويلة وتثبيت غسالات العروة ذات العروة الطويلة والأجنحة

قم بثني الأذنين الطويلة إلى الأسفل أو إلى الجانب، حتى تتمكن من الإمساك بحافة قطعة الشغل، أو إدخالها في الفتحات الموجودة على قطعة الشغل، أو الاستراحة على النتوء الثابت.

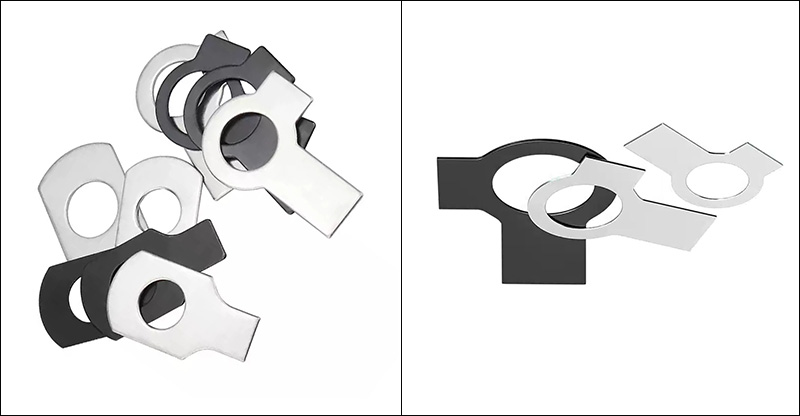

Tab Washers With Long Tab And Wings

[2] تحديد التأثير النهائي

تعمل الأذن الطويلة على تثبيت الغسالة على قطعة العمل، مما يضمن عدم إمكانية تدوير الغسالة.

تقوم الأذنان القصيرتان بتثبيت الصامولة والغسالة معًا، ولا يمكن للصامولة أن تدور أيضًا.

نظرًا لعدم إمكانية حدوث أي حركة نسبية بين الغسالة والجوز، فإن وصلة الترباس مغلقة تمامًا.

【3】الفرق عن آليات مكافحة الارتخاء القائمة على الاحتكاك

قفل الاحتكاك: يمنع الدوران عن طريق خلق مقاومة. قد يتغلب الاهتزاز على هذه المقاومة ويسبب الارتخاء.

غسالات العروة ذات اللسان الطويل والأجنحة: عن طريق التداخل الجسدي المباشر، طالما أن قطعة الأذن غير مثنية أو تالفة، فلن تدور الصمولة على الإطلاق. لا تتأثر آلية القفل هذه بالاهتزاز أو التشحيم أو تغيرات درجة الحرارة.

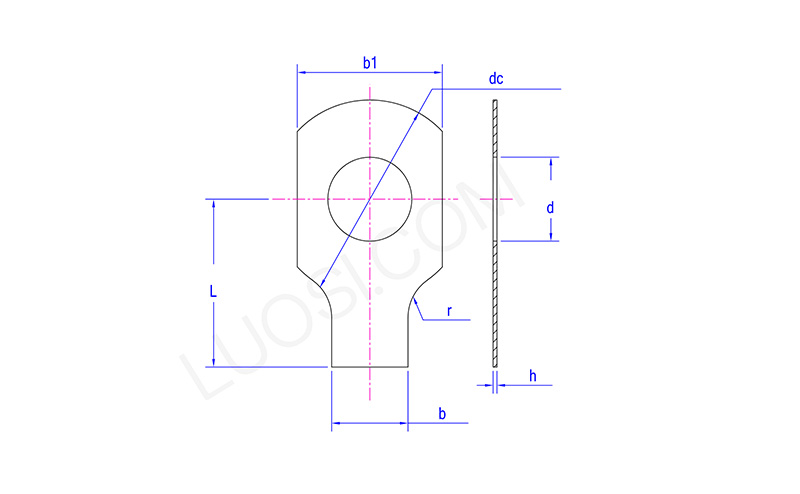

Tab Washers With Long Tab And Wings

الاثنين	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
د كحد أقصى	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
د دقيقة	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
العاصمة كحد أقصى	10	14	17	19	22	26	32	32	40	45	45
العاصمة دقيقة	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
ل دقيقة	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
ل ماكس	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
ب1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
