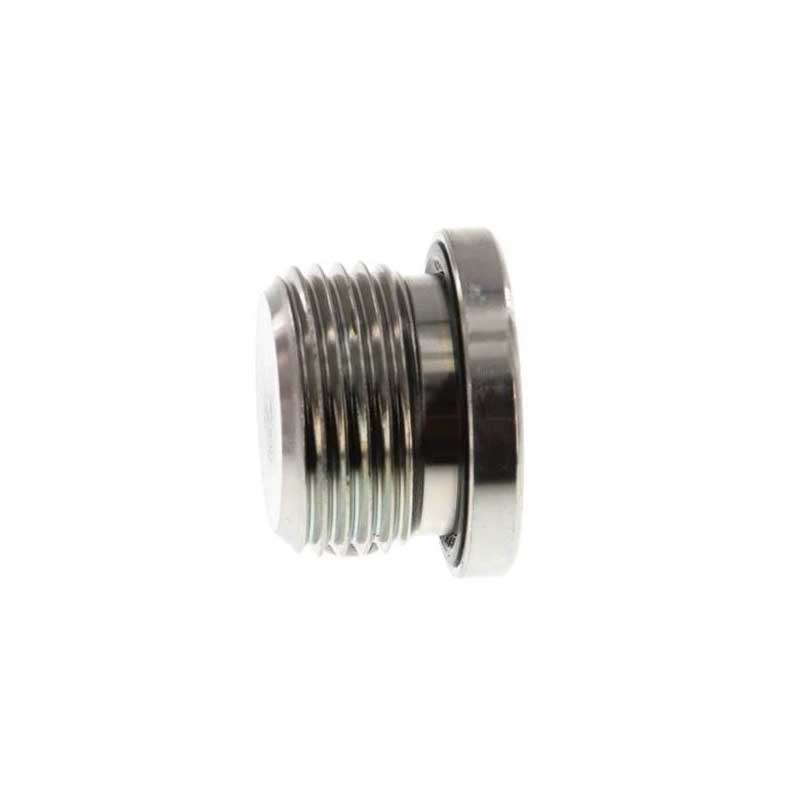

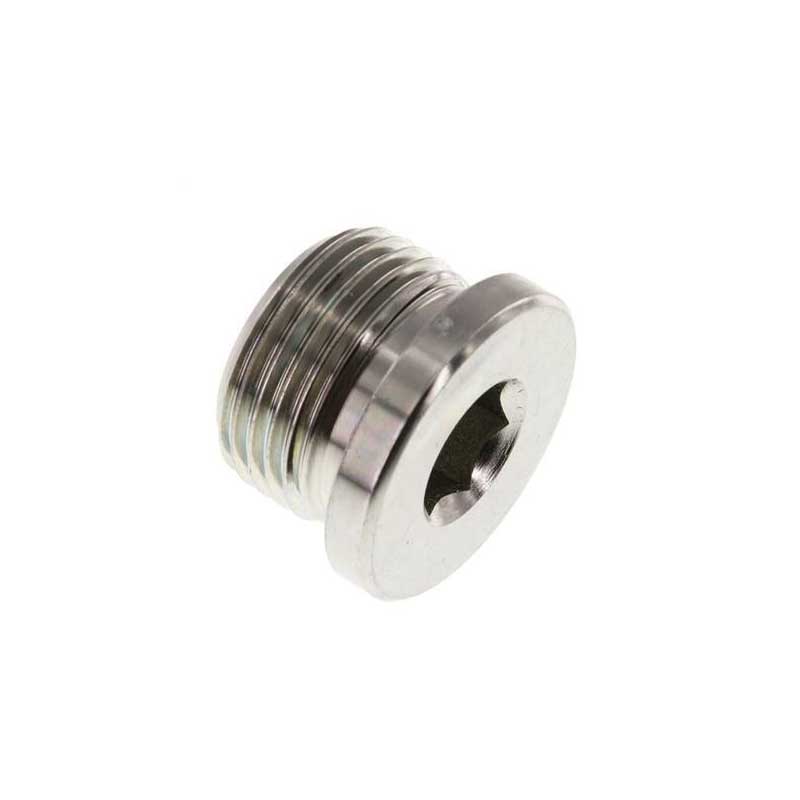

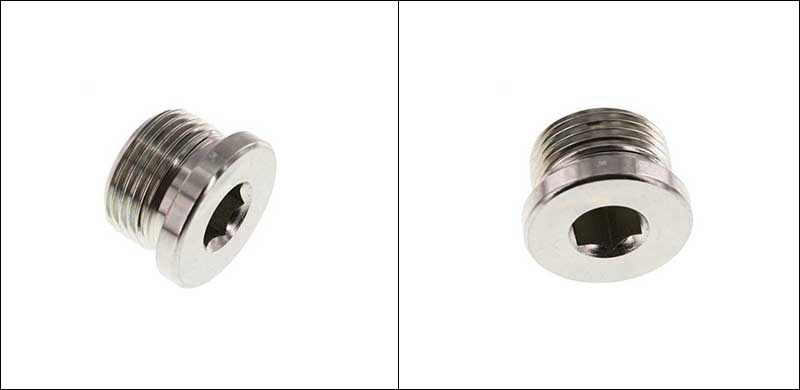

BSP ذكر الأسير ختم الجوف عرافة المكونات الهيدروليكية

المواصفات العامة للقابس الهيدروليكي السداسي المجوف BSP Male Captive Seal من G1/8 بوصة إلى G3 بوصة. قد تحتوي المنتجات المختلفة على اختلافات طفيفة في أبعاد محددة. فيما يلي بعض الأمثلة على الحجم النموذجي للرجوع إليها:

خطوات التثبيت

إن مفتاح تثبيت القابس الهيدروليكي السداسي المجوف من نوع BSP Male Captive Seal هو "التحكم الدقيق في عزم الدوران" و"حماية عنصر الختم". يمكن تقسيم العملية برمتها إلى ثلاث خطوات.

[1] التحضير قبل التثبيت

(1) التنظيف والفحص: قم بتنظيف المنافذ الهيدروليكية وخيوط القابس الهيدروليكي السداسي المجوف BSP Male Captive Seal، وإزالة بقع الزيت وبرادة الحديد والشوائب الأخرى. تحقق أيضًا مما إذا كانت حلقة الغلق المضادة للانفصال الموجودة على الغطاء اللولبي قديمة أو مخدوشة أو مشوهة.

(2) منع لف أحزمة المواد الخام: لا تقم بلف أي أحزمة من المواد الخام أو تضع مادة مانعة للتسرب على الخيوط.

[2] إجراء التثبيت الصحيح

(1) الشد المسبق اليدوي: قم بمحاذاة القابس الهيدروليكي السداسي المجوف ذو الختم الأسير BSP مع المنفذ الهيدروليكي وأدخله، مما يضمن صحة الخيوط وعدم وجود مقاومة. قم بربطه يدويًا حتى لا يمكن تشديده أكثر.

(2) شد مفتاح عزم الدوران: استخدم مفتاح ربط سداسي داخلي وتأكد من استخدام مفتاح عزم الدوران للربط النهائي. هذه هي الخطوة الأكثر أهمية في منع التسرب.

(3) معيار الحكم: قم بالربط حتى تصبح حلقة الختم على اتصال تام بالسطح المسطح للميناء.

【3 】 القيمة المرجعية لعزم الدوران

يرجى الرجوع إلى نطاق عزم الدوران العام التالي للأسنان المستقيمة BSP (الوحدة: N·m):

【4 】 التفتيش والاختبار النهائي

بعد اكتمال التثبيت، يجب إجراء اختبار التسرب بعد ضغط النظام. استخدم منديلًا للمسح حول غطاء المسمار وتحقق من وجود أي بقع زيتية. إذا تم اكتشاف تسرب، فلا تقم بإعادة إحكام ربطه. بدلاً من ذلك، قم بإزالته لفحص الختم والخيوط. إذا لزم الأمر، استبدالها.
