حلقات دائرية سلكية بحلقة إحكام

فيما يلي مقدمة لمبدأ عمل حلقات Circlip Round Wire Snap Rings.

1. الأساس الهيكلي

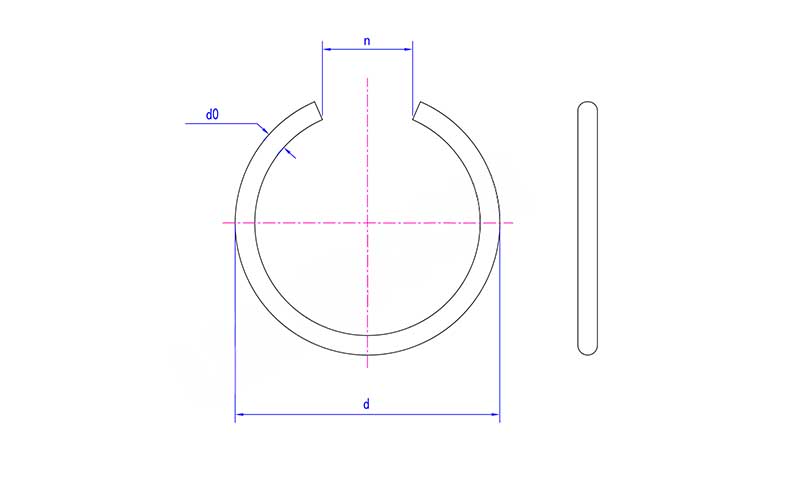

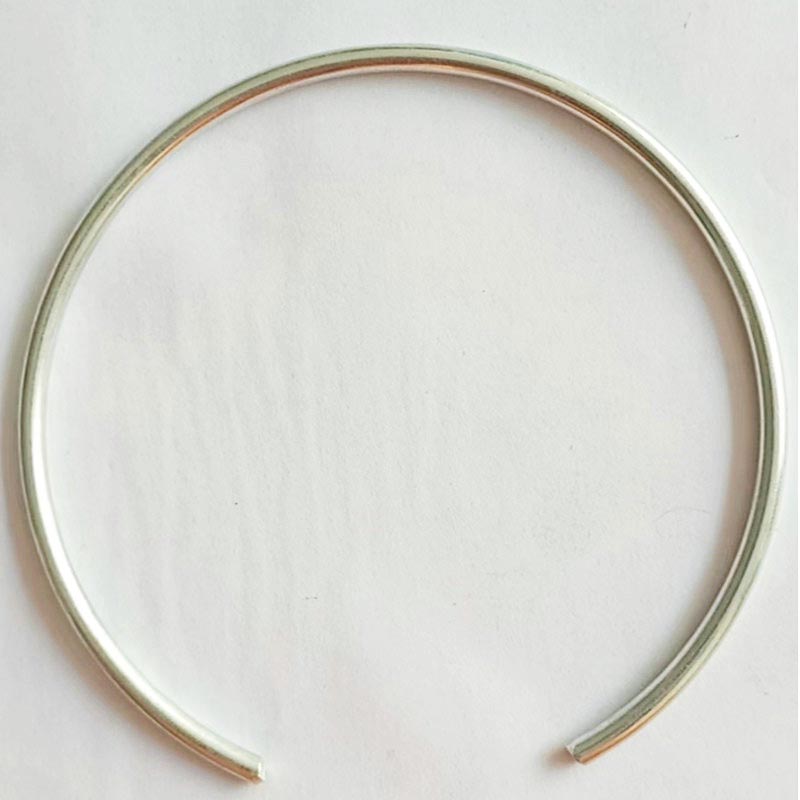

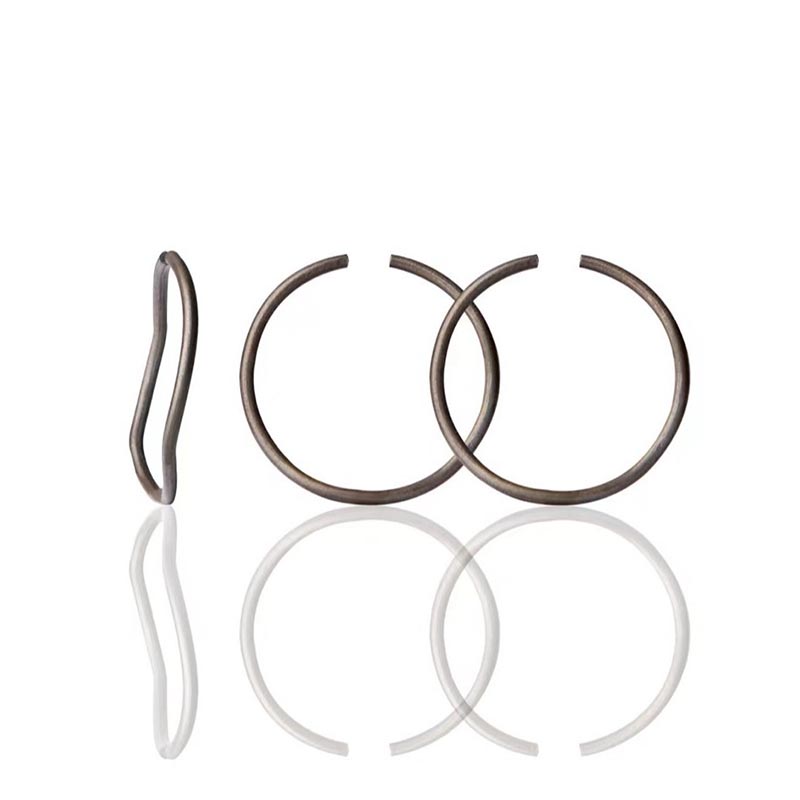

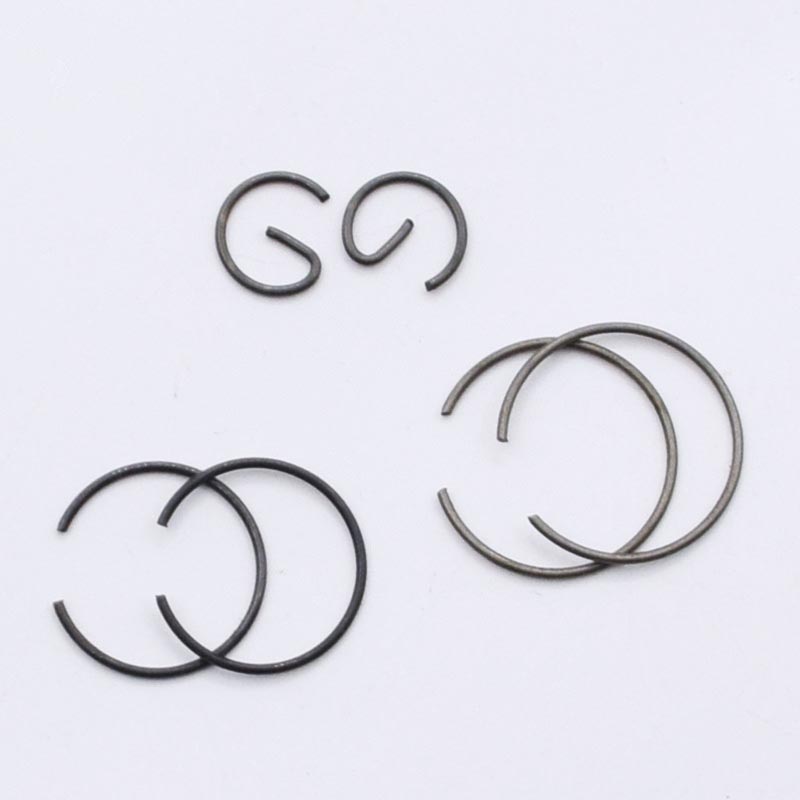

يتم تشكيل الحلقات الدائرية ذات السلك الدائري من خلال لف سلك فولاذي زنبركي ذو مقطع دائري في حلقة دائرية ذات فتحة.

في الحالة الحرة، يكون قطره الخارجي أكبر قليلاً من قطر فتحة التثبيت المستهدفة. نظرًا لأن المقطع العرضي دائري، فإن الحلقة بأكملها لا تحتوي على حواف حادة، وبالتالي لن تخدش جدار الثقب أو أجزاء التزاوج أثناء التثبيت أو الاستخدام.

2. عملية التثبيت

ضغط

استخدم الكماشة الفكية للإمساك بطرفي الفتحة، ثم استخدم القوة للضغط على الكماشة. عند هذه النقطة، يتم ضغط حلقات الأسلاك الدائرية الدائرية بشكل شعاعي، ويصبح قطرها الخارجي أصغر، وتتحول إلى حلقة دائرية أصغر من قطر فتحة التثبيت.

أدخل في الحفرة

في الحالة المضغوطة، أدخل حلقة التثبيت بالكامل في الفتحة وادفعها إلى موضع الأخدود الدائري المُجهز مسبقًا.

يطلق

حرر مشبك القفل. تفقد الحلقة المحتجزة قيود القوة الخارجية، وتتوسع إلى الخارج، اعتمادًا على طاقة الوضع المرنة المخزنة فيها.

نظرًا لأن القطر الخارجي في الحالة الحرة أكبر من قطر الثقب، فإن حلقة التثبيت سوف تتناسب بإحكام مع الجزء السفلي من الأخدود ولا يمكن سحبها من الفتحة.

الانتهاء من تحديد المواقع

بعد إدخال حلقة التثبيت في الأخدود، يتم تشكيل سطح خطوة حلقي أملس داخل الفتحة. يجب أن يكون الجزء المراد وضعه مرتبطًا بشكل وثيق بهذه الخطوة، وبالتالي يقتصر على موضع محوري معين داخل الحفرة وغير قادر على الانزلاق للخارج.

3. انهيار مبدأ العمل الأساسي

الحالة الحرة: القطر الخارجي > قطر الثقب، لا يمكن إدخاله مباشرة في الثقب

الحالة المضغوطة: القطر الخارجي < قطر الثقب (باستخدام التشوه المرن)، يطبق زنبرك القفل القوة، وينخفض ​​القطر

أدخل في الفتحة: حافظ على الحالة المضغوطة، وأرسلها إلى موضع الأخدود

بعد التحرير، حالة العمل: يتعافى القطر الخارجي > قطر الثقب (محدود بجدار الأخدود)، تتحول قوة الاستعادة المرنة إلى ضغط شعاعي، مما يتسبب في التصاق حلقات الأسلاك المستديرة ذات المشبك الدائري بشكل وثيق بأسفل الأخدود
