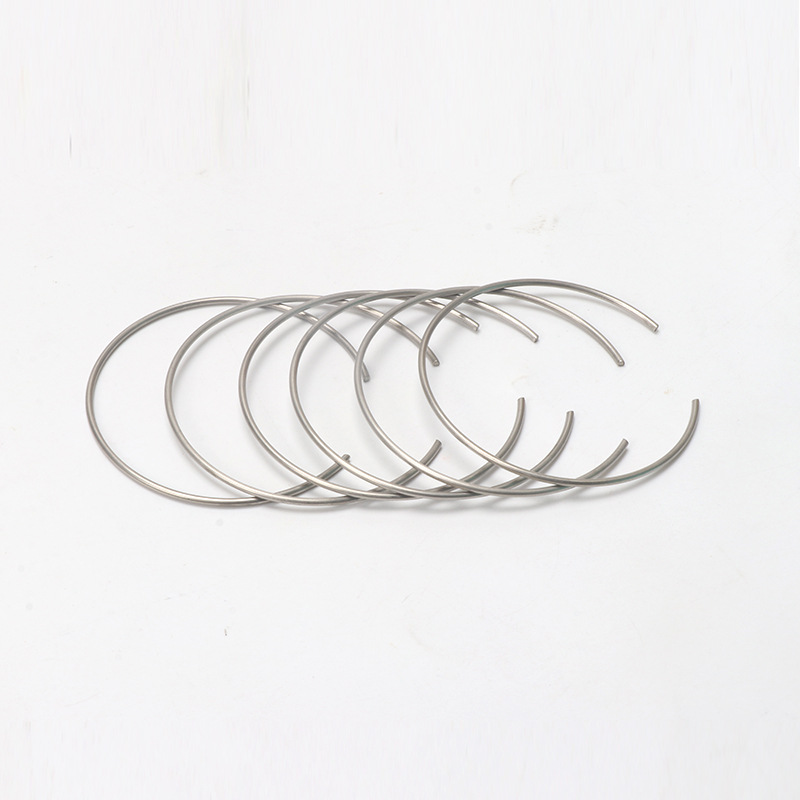

حلقات مشبكة داخلية بمشابك سلكية دائرية

تتميز حلقات التثبيت الداخلية Round Wire C Clips التي ينتجها مصنع Xiaoguo® بسهولة التركيب والإزالة، دون أي إجراءات معقدة. إنها مناسبة جدًا للتجميع على نطاق واسع، مما يعزز كفاءة العمل ويوفر التكاليف.

إرسال استفسار

وصف المنتج

هذه هي تعليمات التثبيت الخاصة بحلقات التثبيت الداخلية ذات المشابك الدائرية ذات السلك C التي قمنا بتلخيصها. إنه مخصص للرجوع إليه من قبل الفنيين الهندسيين والمشغلين في الموقع.

1. التفتيش قبل التثبيت

يجب تثبيت حلقات التثبيت الداخلية ذات المشابك الدائرية ذات السلك C في الأخدود الدائري المُجهز مسبقًا داخل الفتحة. يحدد حجم الأخدود بشكل مباشر قدرة التحمل المحوري وعمر الخدمة لحلقة التثبيت.

يجب أن تكون حواف الأخدود مشطوفة أو مستديرة، ويجب أن يتوافق العمق والعرض ونصف قطر الزاوية السفلية للأخدود مع المعايير.

2. حدد الأداة الصحيحة

يجب استخدام كماشة المشبك الداخلي.

يجب أن يتطابق قطر الفكين مع فتحة المشبك، ويجب أن يتناسب الفكان بشكل مريح دون أن يكونا فضفاضين أو ضيقين للغاية.

3. تعليمات التثبيت التفصيلية

ارتداء نظارات السلامة.

ادفع أطراف الزردية حتى النهاية في فتحتي الأذن بالحلقة. تأكد من أنهم يجلسون جيدًا حتى لا ينزلقوا.

اضغط على المقابض لضغط الحلقة حتى يصبح قطرها الخارجي أصغر من الفتحة.

احتفظ بها مضغوطة. أدخل الحلقة في الحفرة وأنزلها إلى الأخدود. افعل ذلك بلطف حتى لا تميل الحلقة أو تنخلع.

قم بتحرير مقبض المشبك ببطء، مما يسمح للحلقة المفاجئة بالفتح بشكل طبيعي داخل الأخدود.

قم بإزالة كماشة القفل وافحص جودة تركيب حلقات التثبيت الداخلية Round Wire C Clips.

< النمط = "محاذاة النص: المركز؛"> Round Wire C Clips Internal Snap Rings

ملاحظات للاهتمام

1. ارتداء النظارات الواقية دائمًا.

يمكن للحلقات الداخلية ذات المشابك الدائرية ذات السلك C أن تطير بسرعة عالية لعدة أمتار.

2. لا تستخدم المشابك المنحنية.

إذا كان المشبك مشوهًا، أو به فتحة كبيرة أو صغيرة جدًا، أو به خدوش واضحة، فيجب التخلص منه واستبداله بآخر جديد.

3. انتبه إلى اتجاه التثبيت

تحتوي بعض المشابك على شكل C على حواف حادة وحواف ناعمة. يجب أن تواجه الحواف الحادة الاتجاه الذي يتم فيه تطبيق الدفع المحوري، بينما يجب أن تواجه الحواف الناعمة الجزء السفلي من الحفرة. يجب تأكيد الاتجاه قبل التثبيت.

4. تنظيف الأخدود قبل التثبيت

سيمنع الزيت وبرادة الحديد والصدأ الحلقة المفاجئة من الدخول بالكامل إلى الأخدود

5. تأكد من أن حجم الفتحة يتوافق مع أبعاد الأخدود.

6. استخدم النوع الصحيح من الكماشات

يجب تشديد حلقات التثبيت الداخلية ذات المشابك الدائرية ذات السلك C للفتحات باستخدام كماشة حلقة الاحتفاظ بالفتحة؛ ولا ينبغي استخدام أي أدوات أخرى كبديل.

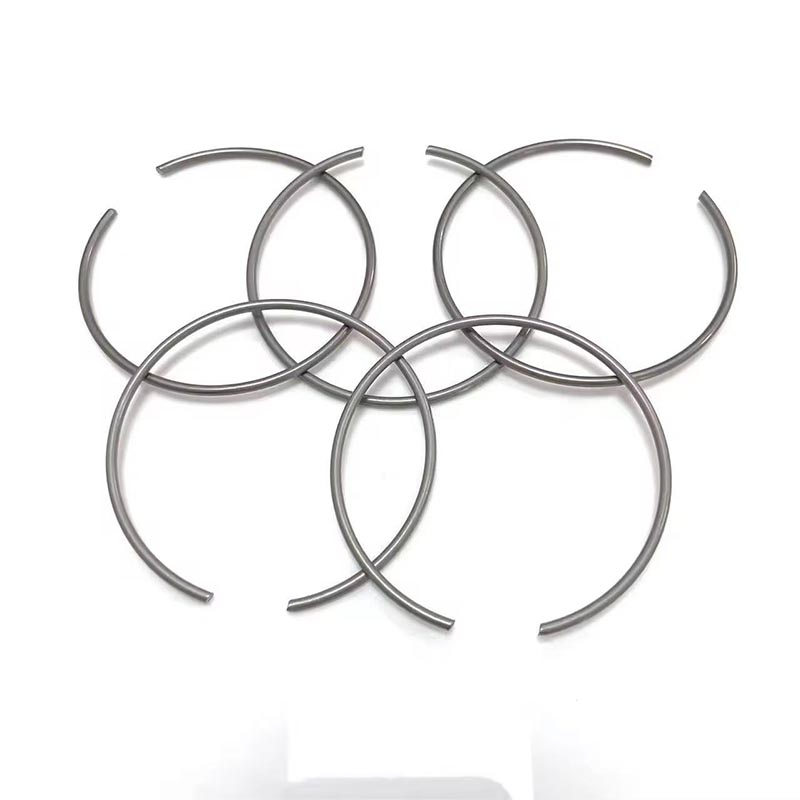

Round Wire C Clips Internal Snap Rings

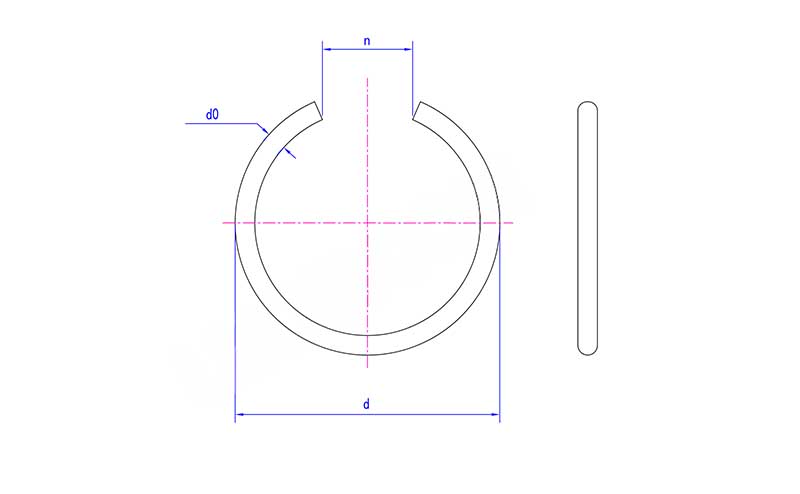

الاثنين	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
د ماكس	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقيقة	28.5	30.5	32.5	35	38	41	43	45	48	51	53
د0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
