DIN 7993 حلقات داخلية

إن عملية تصنيع حلقات التثبيت الداخلية DIN 7993 التي ينتجها مصنع Xiaoguo® بسيطة نسبيًا، مع فعالية عالية من حيث التكلفة ومنخفضة التكلفة. إنه منتج اقتصادي مناسب للتطبيقات واسعة النطاق.

إرسال استفسار

وصف المنتج

يتم توفير انتظام حلقات التثبيت الداخلية DIN 7993 لتسهيل الرجوع إلى الفنيين الهندسيين. النقطة الأساسية هي إطالة عمر خدمة المنتج وتقليل تكلفة الاستبدال.

1. الفحص البصري (مع العدسة المكبرة)

استخدم عدسة مكبرة بقوة تكبير 10x أو أعلى لفحص سطح حلقات التثبيت الداخلية DIN 7993. إيلاء اهتمام خاص للمناطق التي تركز على التوتر. يجب أن يكون مظهر المشبك موحدًا وخاليًا من العيوب.

الكراك: عمق الكراك المسموح به ≥ 0.02 مم

الخدوش: تصنف الخدوش الشديدة على أنها غير مؤهلة.

التآكل: إذا ظهر الصدأ الأحمر، فهذا يدل على فشل مقاومة التآكل. يجب استبدال المكون على الفور.

2. فحص التشوه والتسطيح

اللف: ضع حلقات التثبيت الداخلية DIN 7993 على سطح مستو وتحقق من عدم وجود أي تزييف مستو. يجب أن تكون مسطحة ويجب ألا يكون هناك أي تشوه واضح.

التشوه الدائم: فقد المشبك شكله الأصلي.

التشوه الحلزوني: يحدث بسبب الاستخدام غير السليم للأدوات أثناء التثبيت، مما يؤدي إلى تعلق الجسم والالتواء حول محوره.

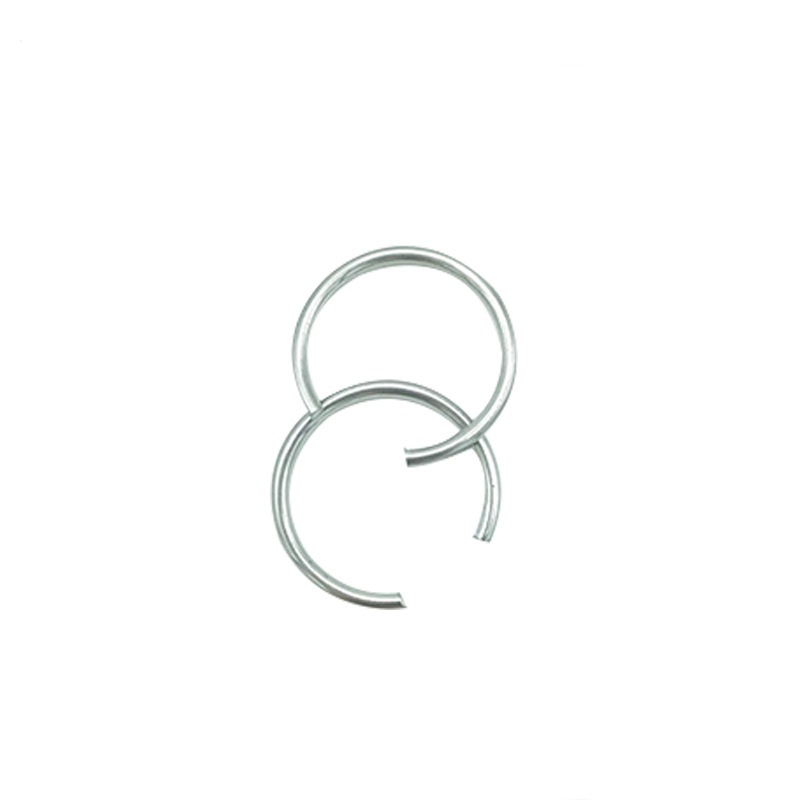

DIN 7993 Internal Snap Rings

3. فحص المرونة والتوتر

التوهين المرن/فقدان التوتر: تفشل حلقات التثبيت الداخلية DIN 7993 في الارتداد بقوة بعد الضغط، أو يمكن ملاحظة أنها تهتز بشكل كبير عند دفعها بلطف باليد بعد تثبيتها في الأخدود.

4. فحص البعد

انحراف القطر الخارجي: نطاق التسامح ± 0.05 مم

انحراف القطر الداخلي: تتوافق نطاقات المواصفات المختلفة مع نطاقات الصلابة المختلفة.

فتحة الخلوص: يجب ألا تتجاوز الإزاحة المحورية 0.15 ملم.

5. التعاون مع فحص الأخاديد

أثناء كل صيانة، يجب أيضًا فحص الأخاديد الموجودة داخل الفتحات.

تآكل/تمديد الأخدود: استخدم الفرجار الورني لقياس قطر الأخدود والتأكد من بقائه ضمن نطاق التسامح القياسي.

تلف حافة الأخدود: افحص الجدران الجانبية وحواف الأخدود. إذا كان هناك نتوءات أو حواف أو تلف سحق أو شطب، فيجب استعادة الأجزاء المقابلة أو استبدالها.

تلف الجزء السفلي من الأخدود: وجود خدوش أو تآكل أو تراكم مواد في الجزء السفلي من الأخدود.

انسداد ممر الزيت: وجود حطام أو أجسام غريبة تسد بالقرب من الأخدود.

6. التحقق من حالة المكون في التنسيق

ستؤثر المكونات الموضوعة بواسطة المشابك أيضًا على ظروف القوة الخاصة بحلقات التثبيت الداخلية DIN 7993.

تآكل السطح: يُظهر الوجه النهائي للمكون الملامس لحلقة التثبيت تآكلًا غير متساوٍ أو تآكلًا متدرجًا أو مسافة بادئة.

مطابقة حواف الوجه النهائية/الزوايا المستديرة: إذا كانت الحواف أو الزوايا المستديرة كبيرة جدًا، فسوف تقلل من مساحة تحمل القوة الفعلية الفعلية للمشبك.

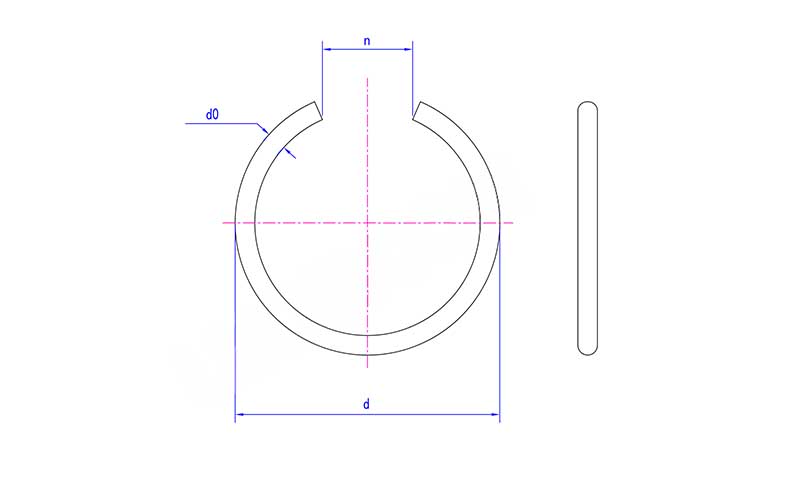

DIN 7993 Internal Snap Rings

الاثنين	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
د ماكس	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
د دقيقة	28.5	30.5	32.5	35	38	41	43	45	48	51	53
د0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
