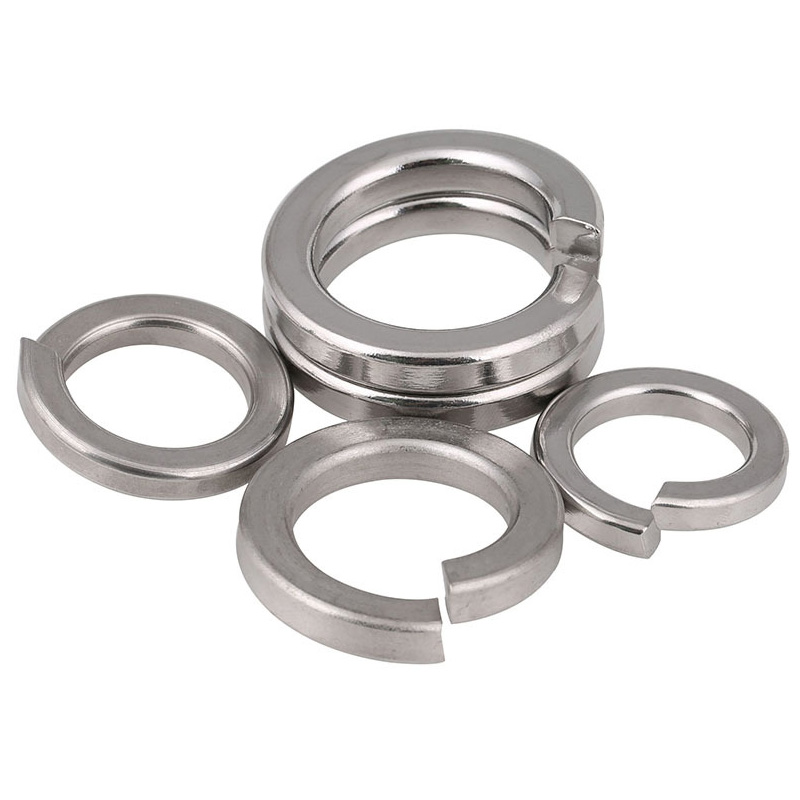

غسالة قفل الياقة

بالمقارنة مع الأنواع الأخرى من الأجزاء المضادة للارتخاء، فإن حلقة قفل الياقة التي ينتجها مصنع Xiaoguo® تتمتع بسماكة أقل. عند استخدامها، فإنها توفر مساحة أكبر وتشغل مساحة أقل، مما يجعلها مناسبة للهياكل المدمجة.

إرسال استفسار

وصف المنتج

السبب وراء قدرة حلقة القفل ذات الياقة على توفير المساحة دون التضحية بتأثير القفل يكمن في الفصل الدقيق لسمكها وتصميم القطر الخارجي عن وظيفتها: تم جعل القطر الخارجي أصغر لتسهيل التثبيت في المساحات الضيقة، بينما أصبح السمك أكثر سمكًا كتعويض مادي عن الفقدان المحتمل لقوة القفل بعد تقليل القطر الخارجي.

السبب الرئيسي: القطر الخارجي الرفيع لا يعني شكلاً رقيقاً تماماً؛ بل هو تكوين "قلب سميك وحواف رفيعة".

(1) القطر الخارجي (OD): أصغر

قم بتثبيته بشكل آمن في الفتحات المسدودة، أو في ذيل البراغي السداسية الداخلية، أو في المناطق المحصورة المحاطة بمكونات أخرى.

(2) السُمك: أكثر سمكًا

قم بالتعويض عن الفقدان المحتمل لمرونة الزنبرك بسبب انخفاض القطر الخارجي لحلقات قفل الياقة، وتأكد من قدرتها على دعم سطح التثبيت، وضمان عدم تقليل قوة القفل.

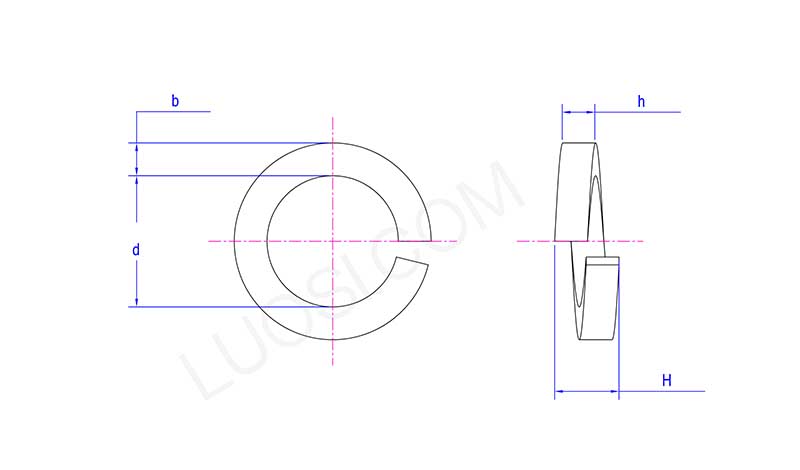

Collar Lock Washer

الاثنين	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقيقة	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
د كحد أقصى	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ب دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ب كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ح كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	9	10	11	12	13.6	15	17	18	20	21	22
ح كحد أقصى	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

سيناريوهات التطبيق النموذجية لتوفير المساحة

يتم استخدام أداة تثبيت حلقة قفل الياقة بشكل أساسي في المواقف التي تتطلب قوة عالية مضادة للفك داخل المساحات الضيقة، خاصة عند استخدامها مع براغي غطاء رأس المقبس.

(1) السيارات وسيارات السباق

يُستخدم في المساحات الصغيرة الموثوقة للغاية مثل المحركات وأجهزة التعليق ومجموعات نقل الحركة وما إلى ذلك، مع تحقيق تقليل الوزن وضمان السلامة.

(2) الفضاء الجوي والعسكري

يستخدم في محركات الطائرات وقمرات القيادة وغيرها من المناسبات التي يكون فيها الوزن والمساحة محدودين للغاية. غالبًا ما يتم استخدام حلقة قفل الياقة في تجميع المحركات وجسم الطائرة ومعدات الهبوط لضمان الموثوقية في ظل الظروف القاسية. بالإضافة إلى ذلك، يتم استخدام هذا النوع من الغسالات أيضًا بشكل متكرر في تطبيقات التثبيت المتعددة في المركبات العسكرية والمروحيات والطائرات المقاتلة.

(3) الآلات الدقيقة والأتمتة الصناعية

تستخدم في معدات المساحات الضيقة مثل معدات المعالجة الدقيقة والآلات الصناعية والمفاصل الآلية وخطوط التجميع الآلية. نظرًا لأن القطر الخارجي أصغر، فإنه يتناسب بسهولة مع المساحة المحدودة ويتعامل مع دقة المحاذاة العالية التي يتطلبها التجميع الدقيق.

(4) الكهرباء والإلكترونيات

يستخدم داخل الأجهزة الإلكترونية والموصلات واللوحات والأماكن المشابهة. تمنحك غسالة القفل ذات الياقة هذه قفلًا متينًا دون الحاجة إلى غسالات إضافية - وهي طريقة مدمجة لإبقاء الأشياء مشدودة تحت الاهتزاز.

(5) الصناعة الثقيلة والبناء

في الآلات الثقيلة ومعدات البناء وأعمال الفولاذ الهيكلي، فإن الحجم الصغير لهذه الغسالة يجعلها الاختيار الأمثل للمهندسين الذين يحتاجون إلى مقاومة اهتزاز يمكن الاعتماد عليها ومقاومة للارتخاء.
