DIN137A غسالة الربيع المنحنية

تتميز الغسالة الزنبركية المنحنية DIN137A التي ينتجها مصنع Xiaoguo® بتصميم فريد من نوعه. هذا التصميم يمكن أن يوفر قوة تحميل مسبق محوري مستقرة بين المكونات مثل المحامل، ويزيل الخلوص المحوري، ويمنع الغسالات من الاهتزاز، وبالتالي تجنب التأثير على الاستخدام العام.

إرسال استفسار

وصف المنتج

إن الغسالة الزنبركية المنحنية DIN137A عبارة عن حشية معدنية مرنة ذات هيكل منحني فردي أو متعدد على شكل قوس. إنه يولد قوة تحميل مسبق مرنة من خلال تشوه القوس الخاص به ويتم تجميعه أسفل البراغي والصواميل. يتم استخدامه لإزالة الفجوة في وصلات السحابات، والحفاظ على قوة التحميل المسبق، وتعويض التمدد الحراري أو التآكل، ومقاومة الاهتزاز المعتدل.

اسم	DIN137A غسالة الربيع المنحنية
مادة	الفولاذ المقاوم للصدأ/سبائك الفولاذ/الفولاذ الكربوني/النحاس/الفولاذ الربيعي
المعايير	DIN137A
خيط	متري / متري
الأحجام	M2-M12
ينهي	الزنك / الأسود / الطبيعي / الآخرين
قابلة للتخصيص	نعم
عينة	نعم

مقدمة الهيكل

كيف يبدو هيكل الغسالة الزنبركية المنحنية DIN137A؟ بعبارات بسيطة، إنها حلقة معدنية صغيرة ذات شكل قوس.

[الشكل العام]

إن الغسالة الزنبركية المنحنية DIN137A ليست غسالة مسطحة عادية. إذا أمسكته بيدك، سترى أنه ينتفخ من تلقاء نفسه، ولا يبقى مسطحًا. اعتمادا على الطريقة التي ينتفخ بها، هناك أساسا هيكلين:

(1) شكل قوس أحادي الموجة (مثل جسر مقوس صغير)

تحتوي الحلقة بأكملها على شكل قوس واحد، حيث يكون المنتصف أعلى والجوانب منخفضة، مما يشبه جسرًا مقوسًا صغيرًا. وفي حالته الحرة يكون ارتفاعه الطبيعي أكبر بكثير من سمكه. عندما يتم تسويتها، فإنه سيتم توليد التوجه العكسي.

(2) متعدد الموجات (مثل رقائق البطاطس المتموجة)

تحتوي الحلقة على موجتين أو أكثر، حيث تتناوب القمم والوديان وتلتف حول المحيط. عندما يتم ضغط هذا الهيكل، لا يكون التشوه بنفس أهمية تشوه موجة واحدة، ولكن المرونة تكون أكثر تجانسًا.

هذان النوعان من الغسالات عبارة عن حلقات دائرية كاملة، مع وجود ثقب في المنتصف وعدم وجود قطع حول الحواف. سمك المادة هو نفسه في جميع أنحاء.

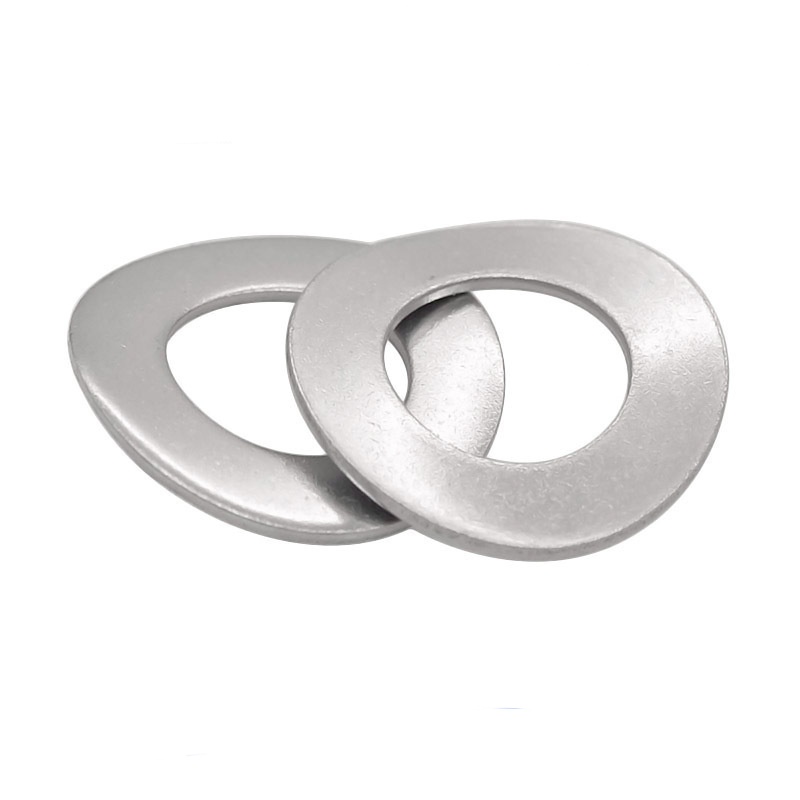

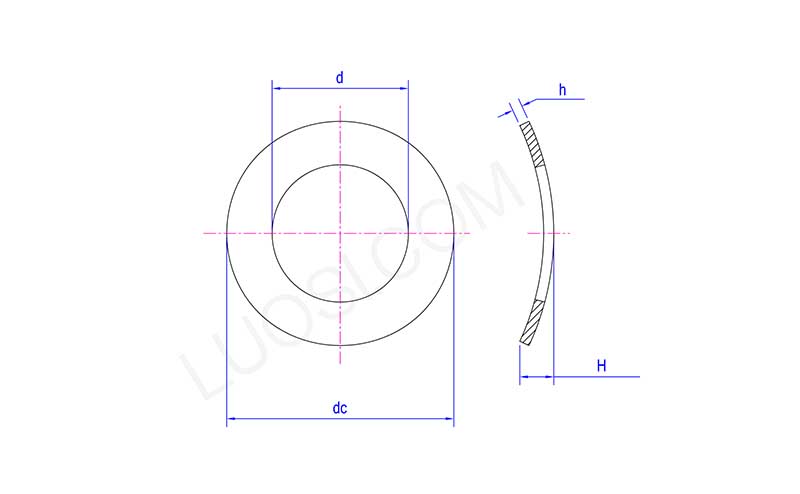

DIN137A Curved Spring Washer

الاثنين	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
د دقيقة	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
د كحد أقصى	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
العاصمة دقيقة	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
العاصمة كحد أقصى	4.5	5.5	6	8	10	11	15	18
ح دقيقة	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
ح كحد أقصى	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【الأجزاء الهيكلية الرئيسية】

(1) كفاف على شكل قوس (الأساسية)

الحشية ليست مسطحة في حالتها الحرة؛ بدلاً من ذلك، فهو يقدم سطحًا قوسيًا واحدًا (مثل الجسر المقوس) أو تموجات متعددة (مثل الأمواج) على طول الاتجاه الدائري.

هذا الشكل المنحني/الموجي هو مصدر المرونة.

(2) حلقة مغلقة غير قابلة للقطع

إن الغسالة الزنبركية المنحنية DIN137A عبارة عن حلقة كاملة بدون أي قطع حلزونية.

(3) قسم سمك موحد

سمك الحشية موحد في جميع أنحاء المحيط بأكمله، دون أي تغيير تدريجي أو ترقق موضعي.

(4) نسبة القطر الخارجي إلى القطر الداخلي

تؤثر نسبة القطر الخارجي إلى القطر الداخلي على صلابة الغسالة ومنطقة دعمها.
