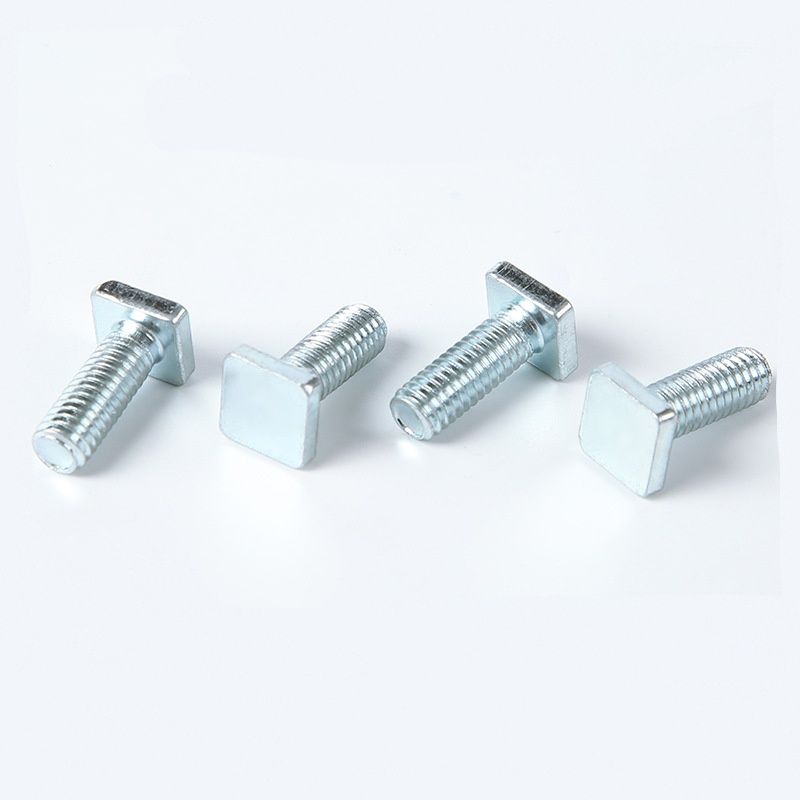

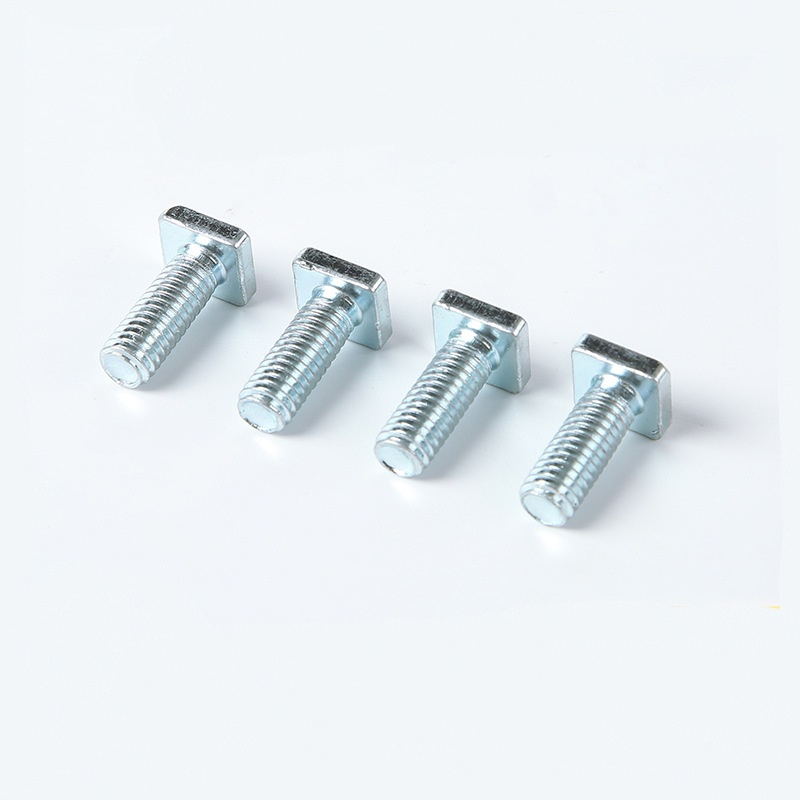

مسمار آلة ذو رأس مربع من الدرجة الأولى

يتميز براغي آلة Xiaoguo® Grade A ذات الرأس المربع المتوفرة في المخزون بتصميم مربع برأس مربع. يمكنهم تحقيق قفل ميكانيكي مضاد للالتواء، والذي يمكن أن يعزز مستويات السلامة في بيئات عمل محددة.

إرسال استفسار

وصف المنتج

إن آلة الترباس ذات الرأس المربع من الدرجة الأولى هي نوع من أدوات التثبيت ذات الرأس المربع. يتكون من رأس مربع وقسم قضيب ملولب. يتم استخدامه عادةً مع صواميل مربعة أو صواميل سداسية، أو يمكن ربطه مباشرة في فتحات ملولبة. كانت البراغي ذات الرأس المربع هي أداة التثبيت السائدة من القرن التاسع عشر إلى أوائل القرن العشرين. لقد تم استخدامها على نطاق واسع في إنشاء البنية التحتية مثل الجسور والسكك الحديدية نظرًا لسهولة تشكيلها وأدائها الممتاز في مقاومة الالتواء. في الوقت الحاضر، بفضل مزايا التصميم الفريدة، لا يزال يلعب دورًا في الآلات الثقيلة، ومسارات السكك الحديدية، وصيانة المعدات، وترميم المباني القديمة.

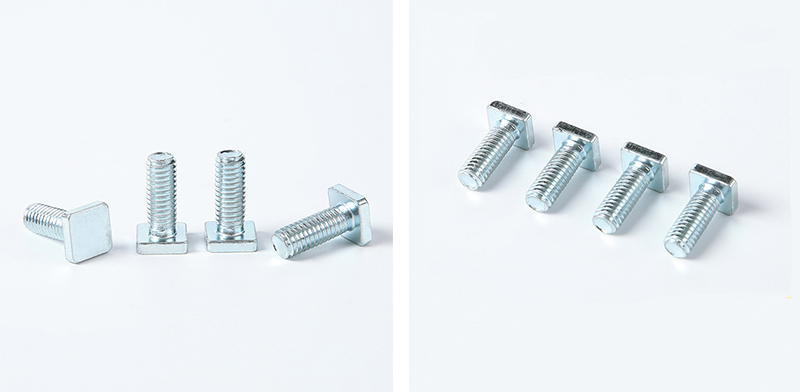

Grade A Square Head Machine Bolt

الخصائص الهيكلية

ملخص الخصائص الهيكلية لآلة الترباس ذات الرأس المربع من الدرجة الأولى: العلاقة بين السمات الهندسية والتصميم الوظيفي.

المكونات الهيكلية الميزات الرئيسية الوظائف الأساسية

الرأس مربع الشكل، واسع الجوانب متقابل، كبير الارتفاع. يوفر نقل عزم دوران عالي، ووظيفة مضادة للانزلاق، وسهل التجميع الأعمى، ومريح لطباعة العلامات.

الرقبة رقبة مسطحة (مضادة للدوران)، شفة (محمل)، دبوس قصير (توجيه) ميكانيكي مضاد للدوران، حماية سطح قطعة العمل، توجيه الفتحة العمياء

قسم العمود ملولب جزئيًا (قسم العمود الأملس) يقاوم حمل القص، ويوفر تحديد موضع دقيق، ويتجنب تركيز الضغط في الخيوط

الجزء الملولب أسنان خشنة بشكل رئيسي، التسامح 6 جرام. اتصال عالي القوة، يتعاون بشكل موثوق مع الجوز.

نوع النهاية: نهاية مسطحة / نهاية مشطوفة / نهاية أسطوانية مناسبة لظروف التثبيت المختلفة

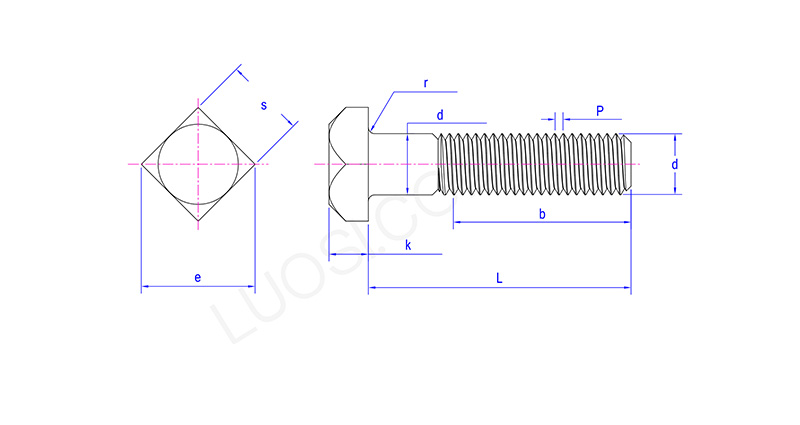

Grade A Square Head Machine Bolt

الاثنين	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
س ماكس	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
الحد الأقصى	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
دقيقة	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
ه ماكس	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
دقيقة	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
ك كحد أقصى	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
ك دقيقة	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
ص ماكس	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
ص دقيقة	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

الاستعدادات قبل الاستخدام

قبل أن تخطط لاستخدام مسمار الآلة ذي الرأس المربع من الدرجة الأولى، نوصيك بالتحقق من هذه العناصر.

(1) التأكد من مطابقة مواصفات الترباس

مواصفات الخيط: تأكد من أن قطر الخيط ودرجة ميل مسمار الرأس المربع متطابقان تمامًا مع الصامولة المطابقة أو الفتحة الملولبة.

اختيار الطول: يجب أن يكون طول المسمار بحيث يتم كشف 2 إلى 3 خيوط كاملة في نهاية المسمار بعد ربط الصمولة.

أبعاد جانب الرأس: تأكد من أن عرض الرأس المربع يتوافق مع حجم فتحة مفتاح الربط المستخدم.

درجة القوة: حدد الدرجة المناسبة حسب الحاجة.

(2) فحص مواقع ثقب الشغل

الفتحة المستديرة مقابل الفتحة المربعة: يمكن أن تمر البراغي العادية ذات الرأس المربع عبر الفتحة المستديرة. ومع ذلك، إذا كانت مقاومة الدوران مطلوبة، فيجب عمل سطح تثبيت مثقوب مسبقًا للفتحة المربعة على قطعة العمل، مما يسمح بإدخال رقبة الرأس المربعة.

تحمل القطر: يجب أن يكون قطر الثقب الدائري أكبر بمقدار 0.5 إلى 1.0 مم من قطر ساق الترباس.

تقريب زاوية الثقب: إذا كان رأس مسمار آلة الرأس المربع من الدرجة الأولى يحتاج إلى الالتصاق الكامل بسطح قطعة العمل، فيجب أن يكون الثقب مستديرًا أو غاطسًا.

(3) التنظيف والتشحيم

قم بإزالة بقع الزيت وبرودة الحديد والطلاءات القديمة وغيرها من الحطام من الخيوط.

بالنسبة لمواد الفولاذ المقاوم للصدأ أو البيئات ذات درجة الحرارة العالية، فمن المستحسن تطبيق عامل مضاد للالتصاق أو شحم تشحيم ثاني كبريتيد الموليبدينوم على الخيوط.

بالنسبة للمسامير المصنوعة من الفولاذ الكربوني العادي، يمكن وضع كمية صغيرة من الزيت لتقليل معامل الاحتكاك.
