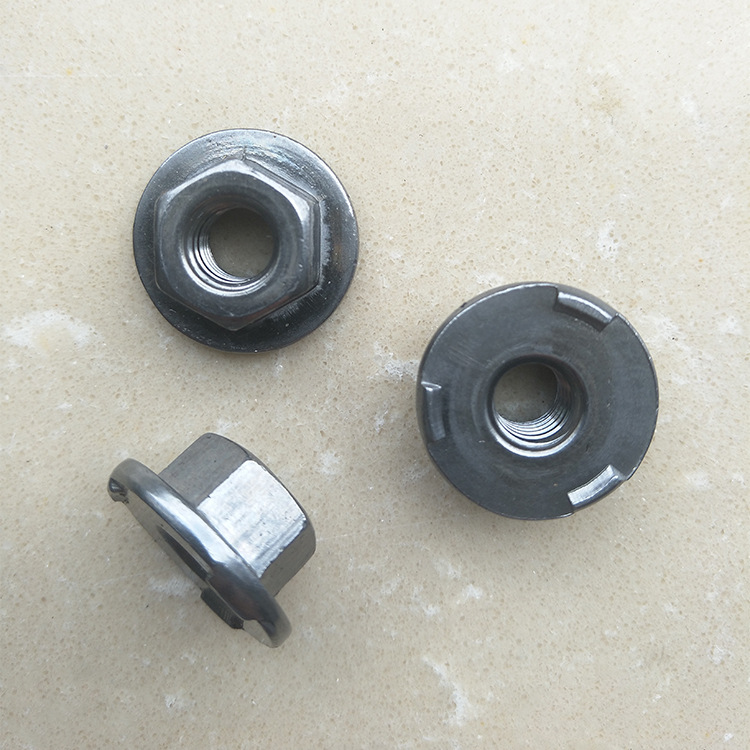

صواميل لحام شفة سداسية

يحل سطح الحافة لـ Xiaoguo® من صواميل اللحام ذات الحافة السداسية الصينية محل الحشية المسطحة أثناء التشغيل، مما يوفر عملية شراء الحشيات وتجميعها. يتم تقليل التكلفة الإجمالية للمنتج بنسبة 30٪. هذا هو الخيار المفضل للمشتريات الهندسية. إذا كنت مهتما، يرجى ترك رسالة وسنقدم قائمة الأسعار.

إرسال استفسار

وصف المنتج

عملية اللحام

عملية اللحام الأساسية لصواميل اللحام ذات الحافة السداسية هي لحام البقعة بالمقاومة. إنها طريقة اتصال فعالة وموثوقة. مبدأ العمل مبتكر: تم تجهيز سطح شفة الجوز بنتوءات مصممة بعناية. عندما يمر تيار اللحام، تصبح هذه النتوءات هي المناطق ذات التركيز الأعلى للمقاومة. تحت الضغط الهائل، فإنها تذوب بسرعة، وبالتالي تشكل قلب لحام قوي. يمكن تقسيم عملية العمل إلى أربع خطوات:

(1) تحديد المواقع والضغط

يقوم نظام التغذية الأوتوماتيكي بوضع صواميل اللحام ذات الحافة السداسية بدقة على المادة الأساسية. تطبق الأقطاب الكهربائية العلوية والسفلية الضغط المحدد مسبقًا، مما يضمن توافقًا محكمًا بين الجوز والصفائح المعدنية.

(2) التدفئة الكهربائية

مر تيار يبلغ عدة آلاف من الأمبيرات عبر النتوءات في لحظة، مما تسبب في ذوبان المنطقة الموجودة تحتها بسرعة.

(3) احتباس الضغط والتبلور

بعد قطع التيار، يستمر الضغط الكهربائي في الحفاظ عليه، مما يسمح للمعدن المنصهر بالتبريد والتبلور تحت الضغط، وتشكيل قلب لحام كثيف.

(4) إعادة الضبط والإكمال

يتم رفع القطب الكهربائي، وتكتمل دورة اللحام الواحدة. تم دمج الجوز الملحوم مع الصفائح المعدنية، وعادة ما تكون قوة خيطه أعلى من قوة المادة الأساسية نفسها.

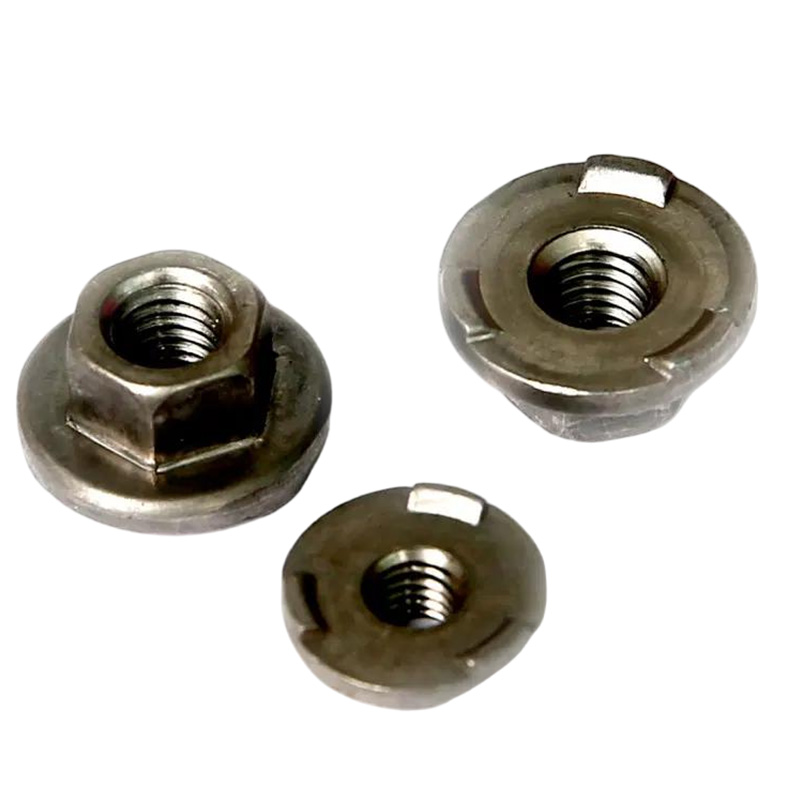

Hex Flange Welding Nuts

معلمات العملية الرئيسية

من أجل تحقيق أفضل جودة لحام لصواميل اللحام ذات الحافة السداسية، يعد التحكم الدقيق في المعلمات الرئيسية الثلاثة التالية ذا أهمية حيوية:

(1) تيار اللحام

هذا هو العامل الأساسي الذي يؤثر على قوة اللحام. إذا كان التيار منخفضًا جدًا، فسوف يؤدي إلى لحام غير كامل؛ إذا كانت عالية جدًا، فقد تتسبب في تناثر أو حتى "احتراق" صواميل اللحام ذات الشفة السداسية.

(2) الضغط الكهربائي

من الضروري توفير ضغط كافٍ لضمان اتصال قطعة العمل بإحكام، ولكن الضغط الزائد قد يؤدي إلى سحق النتوءات قبل الأوان، وبالتالي إضعاف تأثير اللحام.

(3) وقت اللحام

عادة ما تكون قصيرة جدًا (بضع عشرات من المللي ثانية) وتستخدم للتحكم في مدخلات الحرارة، مما يمنع الجوز من السخونة الزائدة.

خذ على سبيل المثال لحام لوحة فولاذية منخفضة الكربون مقاس 1.5 مم مع صواميل لحام ذات شفة سداسية M8 شائعة. المعلمات المرجعية هي:

ضغط القطب: 2.5 - 4.0 كيلو نيوتن

تيار اللحام: 8 - 11 كيلو أمبير

وقت اللحام: 8 - 15 دورة (حوالي 0.16 - 0.3 ثانية)

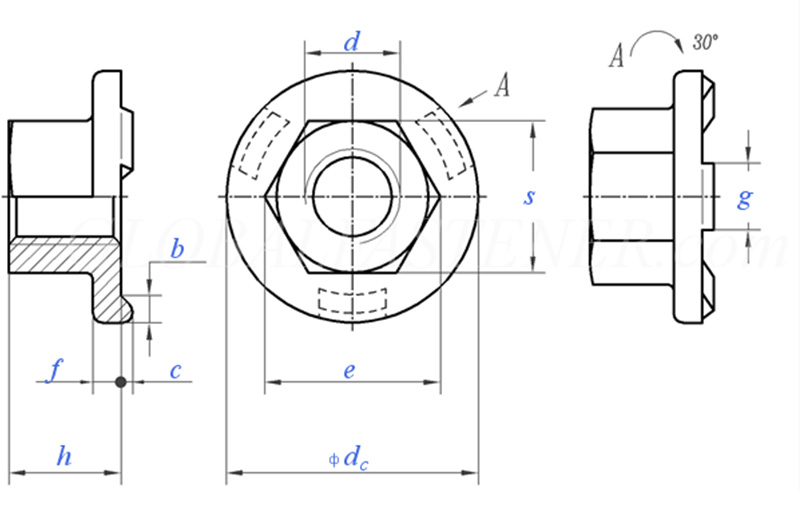

Hex Flange Welding Nuts

حجم الخيط			م5	م6	م8	م10	م12	م14	م16
d			م5	م6	م8	م10	م12	م14	م16
P	الملعب الخيط الخشنة		0.8	1	1.25	1.5	1.75	2	2
P	الملعب موضوع غرامة		/	/	/	/	15	1.5	1.5
C	الحجم الاسمي	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
العاصمة	الأعلى		15.5	18.5	22.5	26.5	30.5	33.5	36.5
العاصمة	دقيقة		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	دقيقة		8.2	10.6	13.6	16.9	19.4	22.4	25
e	الأعلى		8.5	10.9	14	17.5	20	23	26
f	الحجم الاسمي	±0.25	1.7	2	2.5	3	3	4	4
g	الحجم الاسمي	±0.1	4	5	6	7	8	8	8
m	دقيقة		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	الأعلى		5	7	10	13	15	17	19.5
S	الأعلى		8	10	13	16	18	21	24
S	دقيقة		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	الحد الأقصى = الحجم الاسمي		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	دقيقة		2	2.5	2.5	2.75	3	3.25	3.5
لكل 1000 وحدة كجم			/	5.7	12.2	21.8	29.4	45.8	/
