صواميل لحام شفة سداسية

إن صواميل اللحام ذات الحافة السداسية من الشركة المصنعة الصينية Xiaoguo® مصنوعة من سبائك الصلب عالية الجودة من الدرجة 10.9، مع معالجة دقيقة. قوة الشد تتجاوز 1000 ميجا باسكال. نقاط اللحام مستقرة، وقدرة التحمل عالية، ويمكن الحصول على تقرير الاختبار.

إرسال استفسار

وصف المنتج

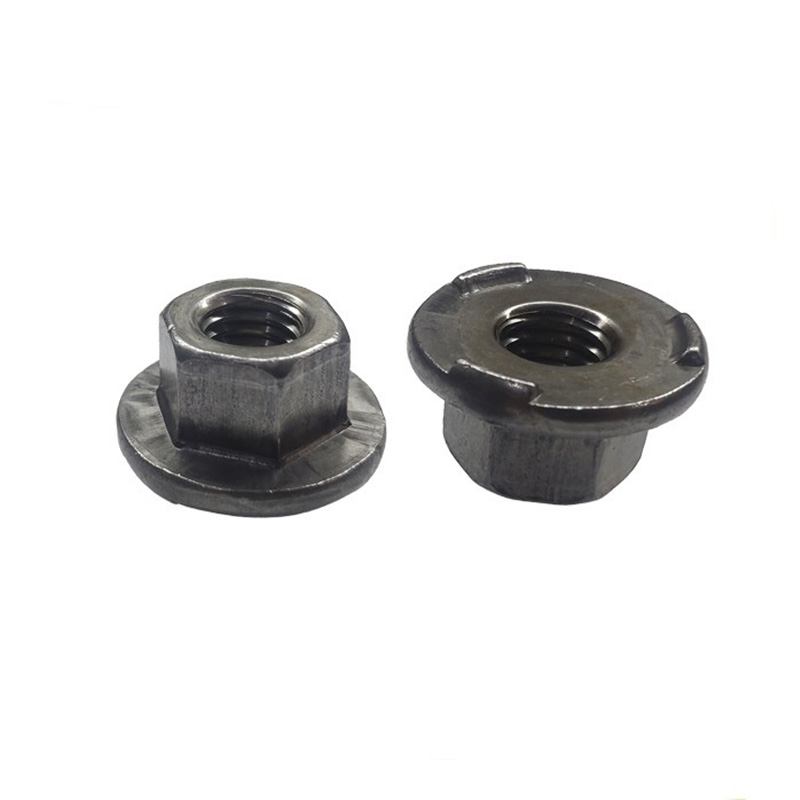

إن صواميل اللحام ذات الحافة السداسية عبارة عن أداة تثبيت خاصة ذات شفة دائرية في الأسفل وشكل سداسي في الأعلى. يحتوي السطح السفلي للحافة عادةً على ثلاث نتوءات لحام (أو تسمى الرؤوس). يتم لحام هذا الجوز بقوة على الصفائح المعدنية من خلال اللحام بالمقاومة (اللحام الرئيسي) بعد إذابة النتوءات، وبالتالي تحقيق اتصال ملولب دائم.

بالمقارنة مع صواميل اللحام العادية، فإن صواميل اللحام ذات الحافة السداسية تشتمل على سطح الحافة، والذي يمكن أن يحل محل الغسالات المسطحة لتوزيع الضغط وحماية مكونات الصفائح الرقيقة من التكسير. وفي الوقت نفسه، فإن تصميم الرأس السداسي يجعل من السهل استخدام مفاتيح الربط القياسية أو المقابس لتجميع البراغي. يستخدم هذا المنتج على نطاق واسع في سيناريوهات التوصيل الملولب لهياكل الصفائح المعدنية الرقيقة مثل هياكل السيارات، وأغلفة الأجهزة المنزلية، والخزائن الكهربائية، والمعدات الميكانيكية.

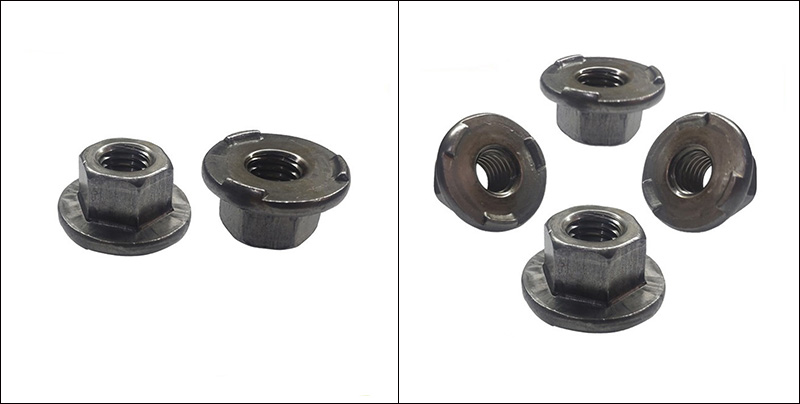

Hexagon Flange Weld Nuts

السمات الهيكلية الأساسية

يتمحور التصميم الهيكلي لصواميل اللحام ذات الحافة السداسية حول ثلاثة أهداف رئيسية: "اللحام الموثوق به، وتحديد المواقع بدقة، والتجميع المريح". ويمكن تلخيص السمات الهيكلية الأساسية على النحو التالي:

(1) رأس سداسي

الشكل: مسدس منتظم. تتوافق أبعاد الجوانب المتقابلة مع التفاوتات القياسية ISO/DIN.

الوظيفة: يمكن شدها بسهولة باستخدام مفتاح ربط مفتوح أو مقبس، دون الحاجة إلى أدوات خاصة.

الميزة: متوافق مع الصواميل السداسية العادية، مما يسهل التجميع والصيانة في الموقع.

(2) قاعدة شفة

الشكل: سطح شفة موسع

الوظيفة: زيادة منطقة الاتصال بقطعة العمل، وتوزيع الضغط، ومنع تشوه مادة الصفائح الرقيقة.

استبدل الغسالات المسطحة وقلل عدد المكونات وخطوات التجميع.

المزايا: يعزز موثوقية الاتصال ويقلل التكاليف الإجمالية.

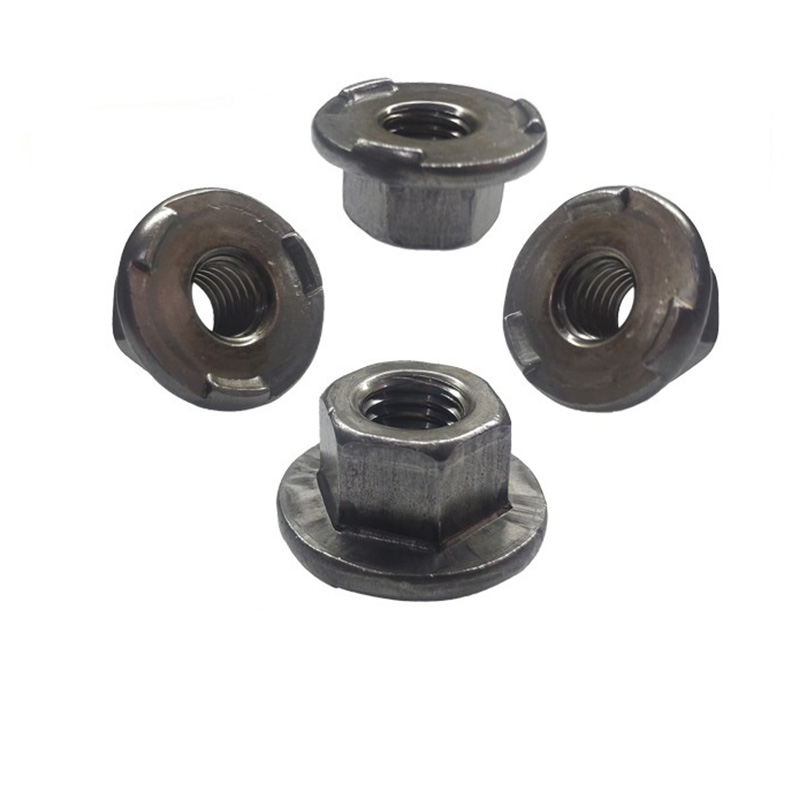

(3) توقعات اللحام

هذه هي الميزة الأكثر أهمية التي تميز صواميل اللحام ذات الحافة السداسية عن صواميل الحافة العادية.

ميزة	وصف
كمية	يتكون التصميم القياسي من 3 قطع، موزعة بالتساوي عند 120 درجة على طول السطح السفلي للحافة.
شكل	ذات قمة كروية أو مخروطية الشكل، ذات قمة ناعمة ومستديرة بدون حواف حادة.
ارتفاع	0.5 - 0.8 ملم (قابل للتعديل حسب سمك المادة الأساسية)
وظيفة	① أثناء اللحام بالمقاومة، تذوب النتوءات أولاً، وتشكل قلبًا منصهرًا مستقرًا؛ ② يتم تحقيق التمركز التلقائي ثلاثي النقاط لمنع تحول اللحام؛ ③ عندما لا تكون في عملية اللحام، يمكن تثبيت قطعة العمل بشكل مؤقت في مكانها، مما يسهل تحديد موضع خط الإنتاج الآلي.
المزايا	اختراق اللحام موحد، ودقة تحديد المواقع عالية، ومناسب للحام الآلي الآلي.

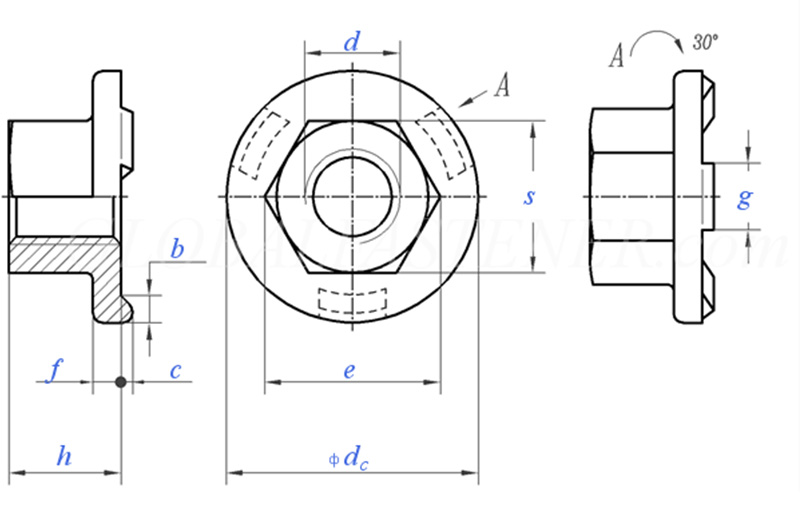

Hexagon Flange Weld Nuts

حجم الخيط			م5	م6	م8	م10	م12	م14	م16
d			م5	م6	م8	م10	م12	م14	م16
P	الملعب الخيط الخشنة		0.8	1	1.25	1.5	1.75	2	2
P	الملعب موضوع غرامة		/	/	/	/	15	1.5	1.5
C	الحجم الاسمي	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
العاصمة	الأعلى		15.5	18.5	22.5	26.5	30.5	33.5	36.5
العاصمة	دقيقة		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	دقيقة		8.2	10.6	13.6	16.9	19.4	22.4	25
e	الأعلى		8.5	10.9	14	17.5	20	23	26
f	الحجم الاسمي	±0.25	1.7	2	2.5	3	3	4	4
g	الحجم الاسمي	±0.1	4	5	6	7	8	8	8
m	دقيقة		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	الأعلى		5	7	10	13	15	17	19.5
S	الأعلى		8	10	13	16	18	21	24
S	دقيقة		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	الحد الأقصى = الحجم الاسمي		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	دقيقة		2	2.5	2.5	2.75	3	3.25	3.5
لكل 1000 وحدة كجم			/	5.7	12.2	21.8	29.4	45.8	/
