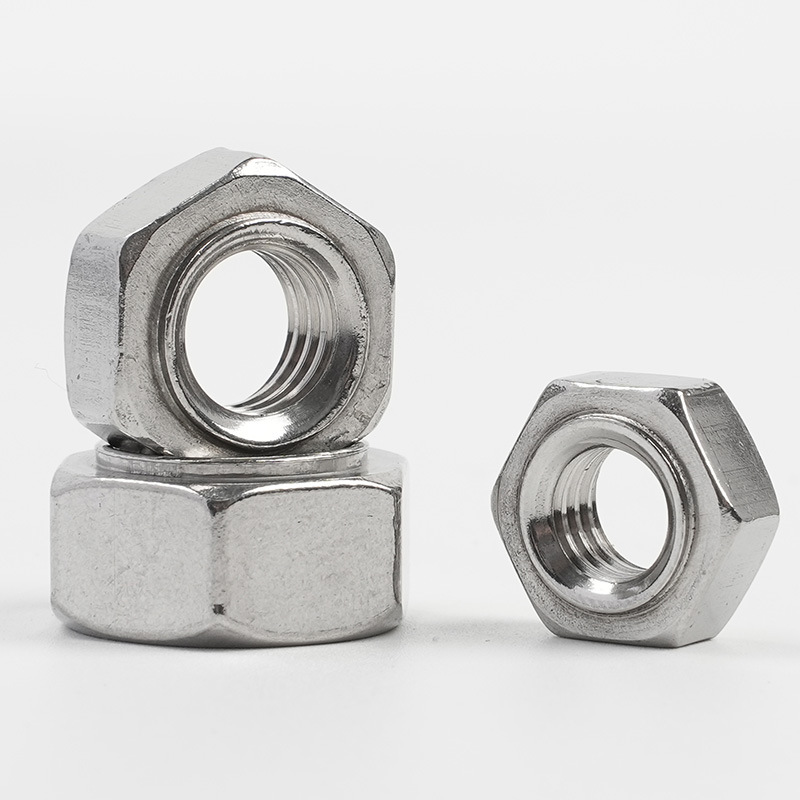

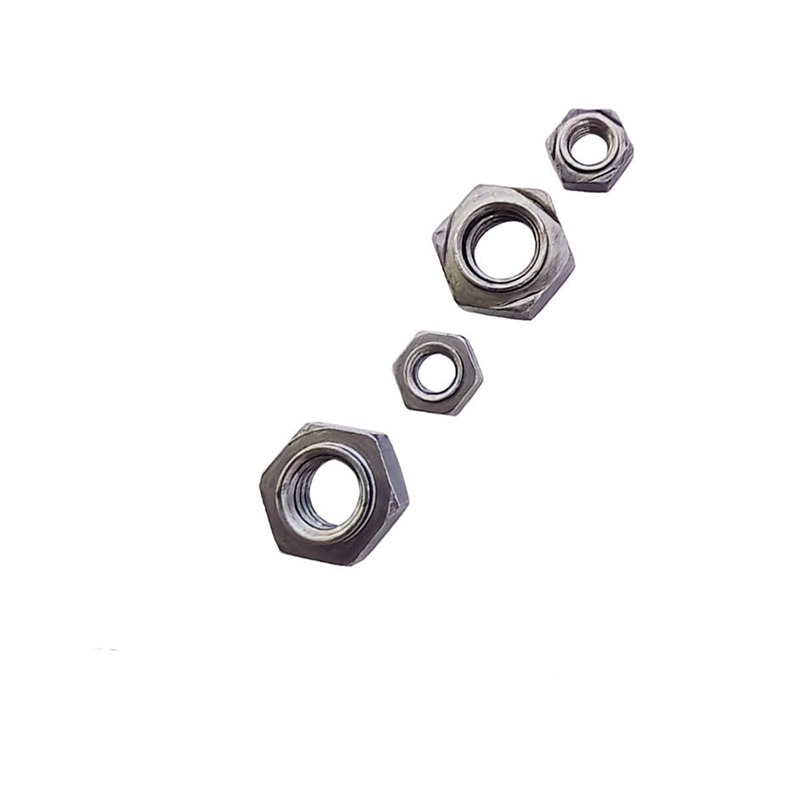

صواميل اللحام ذات الإسقاط السداسي

بالمقارنة مع مجموعة البراغي والغسالات، فإن صواميل اللحام ذات الإسقاط السداسي Xiaoguo® تكون أكثر بساطة وتسهل إدارة المخزون. إذا كان هناك أي عملاء مهتمين متاحين، يمكننا تقديم جزء منهم كعينات مجانية لاختبار المنتج الأولي.

نموذج:JIS B1196-1.1-1982

إرسال استفسار

وصف المنتج

يتم تركيب صواميل اللحام السداسية بشكل أساسي من خلال لحام البقعة بالمقاومة. هنا هو دليل التثبيت.

[1] تحضير اللحام

(1) إعداد الشغل

①متطلبات المواد: يجب أن تكون المادة الأساسية عبارة عن معدن قابل للحام (مثل الفولاذ منخفض الكربون، والفولاذ المجلفن، والفولاذ المقاوم للصدأ، وما إلى ذلك)، بسماكة تتراوح عادةً من 0.5 مم إلى 5.0 مم.

②تنظيف السطح: قبل اللحام، يجب إزالة جميع الملوثات مثل الزيت والصدأ والطلاء والطبقات المجلفنة في منطقة اللحام للمادة الأساسية.

③معالجة تحديد موقع الثقوب: بالنسبة للصواميل الموجهة (مع دبابيس التوجيه)، يجب حفر فتحات تحديد الموقع مسبقًا على المادة الأساسية.

(2) معدات اللحام

①مصدر طاقة اللحام: يوصى باستخدام آلة لحام التيار المباشر العاكس ذات التردد المتوسط.

②سعة آلة اللحام: يجب أن تتمتع آلة اللحام بقدرة طاقة كافية لضمان أن تكون معلمات اللحام ضمن نطاق التشغيل العادي.

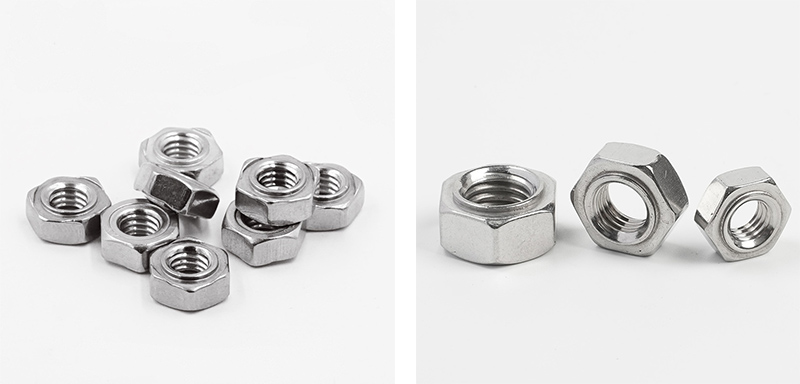

Hex Projection Weld Nuts

【2 】 إعدادات معلمة اللحام

(1) الضغط الكهربائي

صواميل لحام صغيرة من الفولاذ منخفض الكربون: 300 - 1000 رطل لكل بوصة مربعة (حوالي 2.1 - 6.9 ميجا باسكال)

صواميل اللحام الكبيرة: 1000 - 2000 رطل لكل بوصة مربعة (حوالي 6.9 - 13.8 ميجا باسكال)

صواميل لحام من الفولاذ المقاوم للصدأ: 1500 ~ 5000 رطل لكل بوصة مربعة (حوالي 10.3 ~ 34.5 ميجا باسكال)

(2) تيار اللحام

يجب تحديد تيار اللحام من خلال اللحام التجريبي بناءً على مواصفات صواميل اللحام ذات الإسقاط السداسي وسمك المادة الأساسية والمادة. إذا كان التيار منخفضًا جدًا، فسوف يؤدي إلى لحام غير كامل؛ إذا كان مرتفعًا جدًا، فقد يتسبب في تناثره أو اللحام.

(3) وقت اللحام

وعادة ما يتم قياسه في دورات. دورة واحدة = 1/50 ثانية = 0.02 ثانية (لمصدر طاقة 50 هرتز).

Hex Projection Weld Nuts

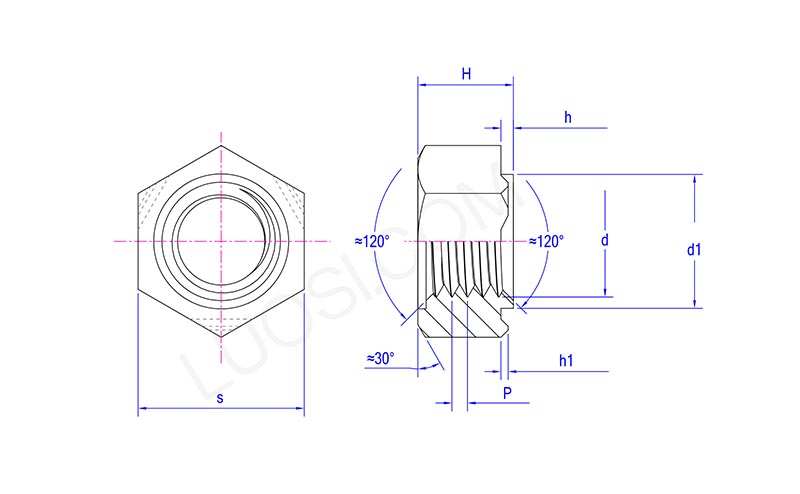

الاثنين	م4	م5	م6	م8	م10	م12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
الحد الأقصى	11	11	13	15	17	19
دقيقة	10.57	10.57	12.57	14.57	16.57	18.48
ح ماكس	5	5	6	7.5	9	11
ح دقيقة	4.7	4.7	5.7	7.14	8.64	10.57
د1 كحد أقصى	6.9	6.9	8.9	10.9	12.9	14.9
د1 دقيقة	6.7	6.7	8.7	10.7	12.7	14.7
ح كحد أقصى	0.8	0.8	0.8	0.8	1.2	1.2
ح دقيقة	0.6	0.6	0.6	0.6	1	1
h1 كحد أقصى	0.5	0.5	0.5	0.5	0.7	0.7
ساعة واحدة دقيقة	0.3	0.3	0.3	0.3	0.5	0.5

【3 】 اختيار القطب والتصميم

(1) مادة القطب

CuCrZr: نوع من سبائك النحاس ذو موصلية كهربائية جيدة وصلابة

W/Cu: صلابة أعلى ومقاومة أفضل للتآكل

(2) سطح القطب

يجب أن يكون سطح القطب أملسًا ومتمركزًا بشكل صحيح لضمان ضغط موحد بين صواميل اللحام الإسقاطية السداسية وقطعة الشغل.

قطب الطاقة: يوصى باستخدام أقطاب كهربائية ذات رأس مسطح.

القطب السفلي: يجب أن يكون مزودًا بدبوس تحديد موقع عازل. يوصى باستخدام دبابيس تحديد السيراميك أو المغطاة بالسيراميك.

(3) شكل وحجم القطب

يجب تصميم حجم وشكل الأقطاب الكهربائية وفقًا لمواصفات الصواميل ومواضع اللحام. ت

【4 】 خطوات عملية اللحام

(1) صامولة تحديد الموضع: ضع صواميل اللحام الإسقاطية السداسية على دبوس تحديد موضع القطب السفلي، وقم بمحاذاة دبوس التوجيه مع الفتحة المحفورة مسبقًا على قطعة العمل، وتأكد من أن نتوءات اللحام الثلاثة تتلامس مع المادة الأساسية.

(2) ضع قطعة العمل: ضع قطعة العمل أعلى الصامولة، مع التأكد من أن النتوءات تلامس بشكل محكم مع المادة الأساسية.

(3) تطبيق الضغط: خفض القطب العلوي، وتطبيق ضغط القطب الكهربائي مسبقا، وضغط الجوز على الشغل.

(4) اللحام الكهربائي: قم بتوصيل تيار اللحام. يمر التيار عبر النتوءات الثلاثة، وتسخن النتوءات وتذوب لتشكل قلب اللحام.

(5) تبلور الاحتفاظ بالضغط: قطع التيار، والحفاظ على ضغط القطب لفترة قصيرة من الزمن، مما يسمح للنواة المنصهرة بالتبريد والتصلب تحت الضغط.

(6) اكتملت إعادة الضبط: ارفع القطب وأزل قطعة العمل.
