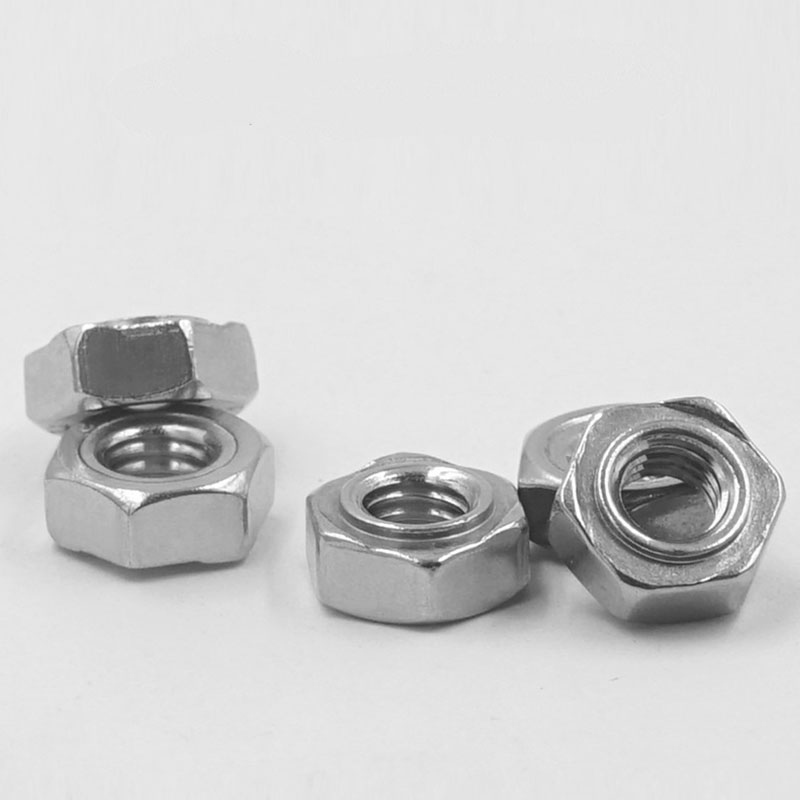

صواميل اللحام السداسية

قم بشراء صواميل اللحام السداسية Xiaoguo® على الفور. تتميز هذه الصواميل بثلاث نتوءات لحام موزعة بالتساوي في الأسفل. التيار مركّز، قلب اللحام مستقر، ولن تتفكك الصواميل أبدًا بعد اللحام. وهذا يمنع بشكل فعال مشكلة انحراف الصمولة أثناء عملية اللحام.

نموذج:JIS B1196-1.1-1982

إرسال استفسار

وصف المنتج

صواميل اللحام السداسية هي نوع من أدوات التثبيت المتخصصة التي تتوافق مع معيار DIN 929. تتميز بشكل سداسي وثلاثة نتوءات لحام في الأسفل (بعضها مزود بدبابيس تحديد المواقع). يتم تثبيتها بشكل دائم على الصفائح المعدنية من خلال اللحام النقطي بالمقاومة وتوفر ثقبًا داخليًا عالي القوة لتوصيلات البراغي اللاحقة. السمة الرئيسية لها هي أنها لا تنفك أبدًا بعد اللحام. تستخدم صواميل Hex Weld على نطاق واسع في صناعات مثل السيارات والصفائح المعدنية والقوالب. يتم استخدامها أيضًا في المواقع التي لا يمكن فيها استخدام الصواميل العادية أو التي تتطلب اتصالاً ملولبًا ثابتًا ودائمًا، وتعمل كنقطة اتصال داخلية ثابتة.

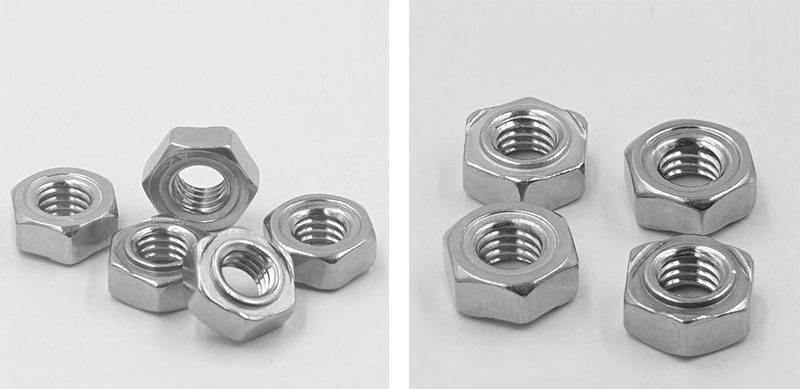

Hex Weld Nuts

الخصائص الهيكلية

يتمحور التصميم الهيكلي لـ Hex Weld Nut حول ثلاثة أهداف رئيسية: موثوقية اللحام، ودقة تحديد المواقع، وسهولة التجميع.

[1] شكل سداسي

(1) الشكل: مسدس منتظم. تتوافق أبعاد الجوانب المتقابلة مع معيار DIN 929. ويمكن شدها باستخدام مفتاح مفتوح عادي أو مفتاح ربط، دون الحاجة إلى أدوات خاصة.

(2) عرض الجانب المقابل: المواصفات المختلفة لها أبعاد مختلفة. على سبيل المثال، M6 هو 11 مم، M8 هو 14 مم، وM10 هو 17 مم. توفير منطقة اتصال كافية لمفتاح الربط.

(3) الارتفاع الإجمالي: عادة من 0.8 إلى 1.0 مرة القطر الاسمي للخيط. تأكد من طول خطوبة الخيط وتوفير قوة الاتصال.

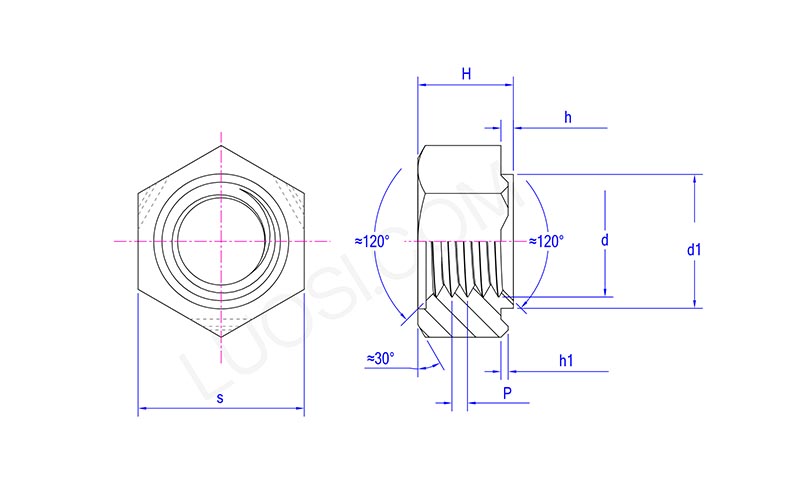

Hex Weld Nuts

الاثنين	م4	م5	م6	م8	م10	م12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
الحد الأقصى	11	11	13	15	17	19
دقيقة	10.57	10.57	12.57	14.57	16.57	18.48
ح ماكس	5	5	6	7.5	9	11
ح دقيقة	4.7	4.7	5.7	7.14	8.64	10.57
د1 كحد أقصى	6.9	6.9	8.9	10.9	12.9	14.9
د1 دقيقة	6.7	6.7	8.7	10.7	12.7	14.7
ح كحد أقصى	0.8	0.8	0.8	0.8	1.2	1.2
ح دقيقة	0.6	0.6	0.6	0.6	1	1
h1 كحد أقصى	0.5	0.5	0.5	0.5	0.7	0.7
ساعة واحدة دقيقة	0.3	0.3	0.3	0.3	0.5	0.5

【2】 توقعات اللحام السفلي

(1) الكمية: 3 قطع (موزعة بشكل موحد عند 120 درجة). ثلاث نقاط تحدد المستوى، مما يضمن أن صامولة اللحام السداسية على اتصال آمن مع المادة الأساسية. حتى لو كان سطح قطعة العمل غير مستوي قليلاً، فلا يزال من الممكن ضمان اللحام الموثوق به.

(2) الموضع: على حافة السطح السفلي، لتحسين استقرار اللحام.

(3) الشكل: كروي أو مخروطي الشكل، ذو قمة ناعمة. أثناء اللحام بالمقاومة، يتركز التيار، ويعطي الأولوية للانصهار لتكوين نواة.

(4) الارتفاع: 0.5 - 1.0 مم (تعتمد القيم المحددة على المواصفات وسمك اللوحة). ضمان اتصال محكم مع المواد الأساسية وتوفير حجم ذوبان كاف.

【3】دبوس دليل تحديد المواقع (طياري، هيكل اختياري)

(1) قطر دبوس التوجيه: أقل من الفتحة المحفورة مسبقًا لقطعة العمل (على سبيل المثال M8 لـ φ9.6mm أو φ11.6mm)

(2) ارتفاع دبوس التوجيه: 1.5 ~ 2.5 مم (يتم تحديده وفقًا لسمك اللوحة)

[4] خيط داخلي

(1) مواصفات الخيط: خيط خشن متري M3 إلى M16 (خيط رفيع متاح)، Imperial UNC 1/4″ إلى 5/16″

(2) دقة الخيط: 6H (متري)، 2B (إمبراطوري)

(3) طول الخيط: توفير طول مشاركة كافي للخيط

(4) اتجاه الخيط: يمكن أن يكون لنهاية المدخل شطب
