غسالة ذات قفل عالي الياقة

تتميز غسالة Xiaoguo® High Collar Lock المتوفرة بسهولة التركيب. وهي لا تتطلب أي أدوات خاصة إضافية أثناء الاستخدام، وتتميز بصعوبة تشغيل منخفضة، ويتم قبولها بسرعة من قبل العمال، كما أنها ملائمة للصيانة.

إرسال استفسار

وصف المنتج

ليست جميع الغسالات ذات القفل ذو الياقة العالية بنفس التصميم. عادة ما يتم تخصيصها وفقًا لمتطلبات مختلفة، وهناك عدة أنواع. فيما يلي الأنواع الخمسة الشائعة:

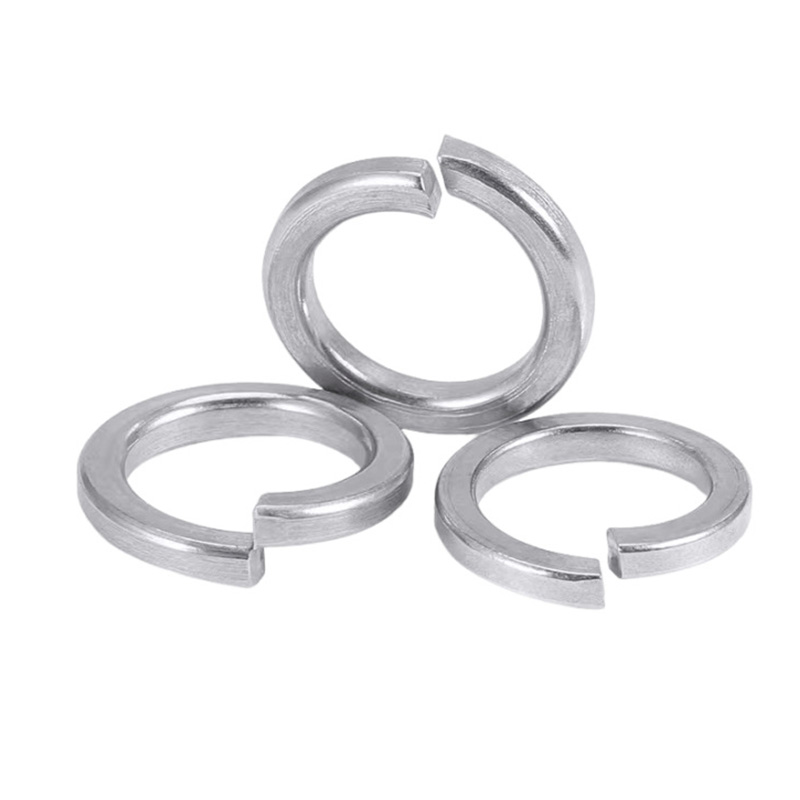

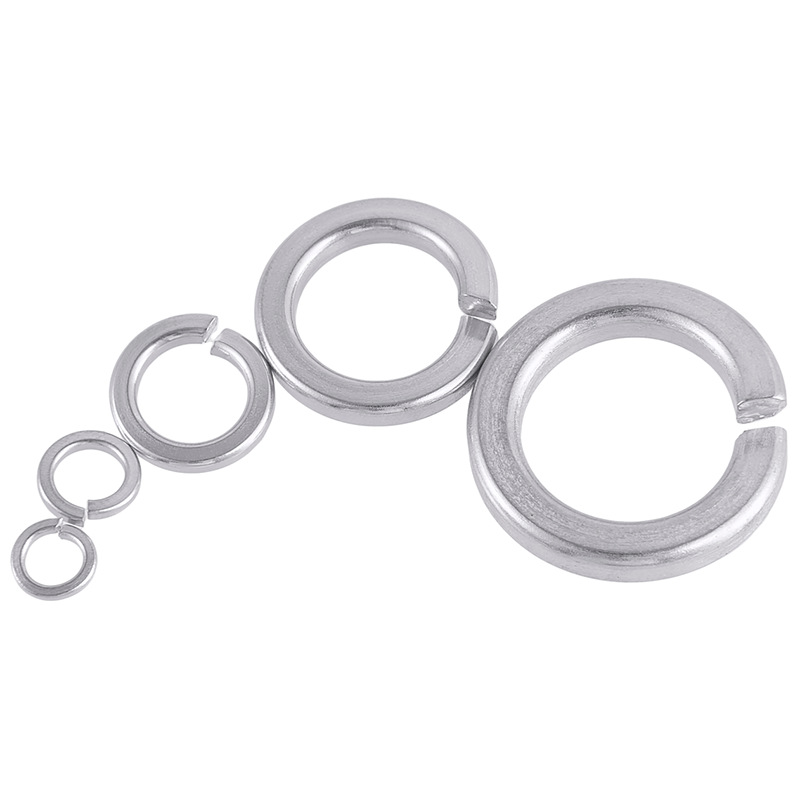

(1) النوع القياسي أحادي الحلقة (الأكثر شيوعًا، DIN 127 / GB 93)

الغسالة الزنبركية التقليدية المفتوحة الحلزونية، تتكون من حلقة معدنية ذات فتحة. مناسبة لمعظم التطبيقات المضادة للارتخاء ذات الحمل المنخفض إلى المتوسط، وهي أيضًا الغسالة ذات القفل العالي الأكثر شيوعًا والأكثر استخدامًا في السوق.

(2) حلقة مزدوجة للخدمة الشاقة (DIN 128)

لها حلقتان، واحدة أكثر من النوع القياسي. لديها مرونة أكبر ومقاومة أفضل للاهتزاز. يتم استخدامه في الآلات الثقيلة وشاسيه المركبات والمناطق ذات الاهتزازات العالية.

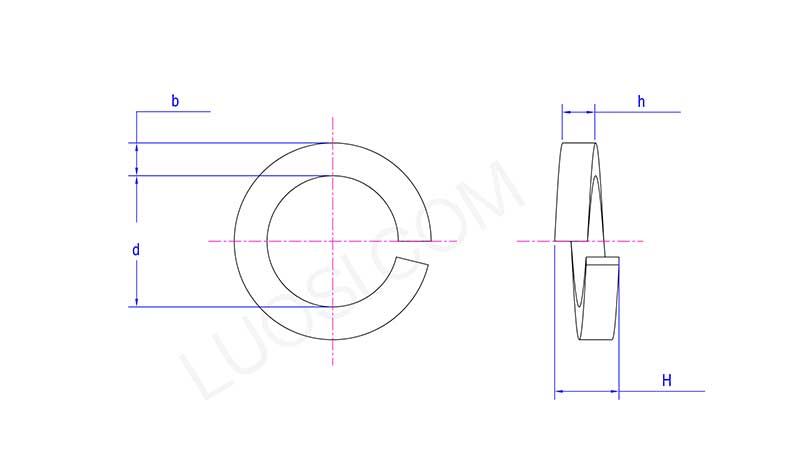

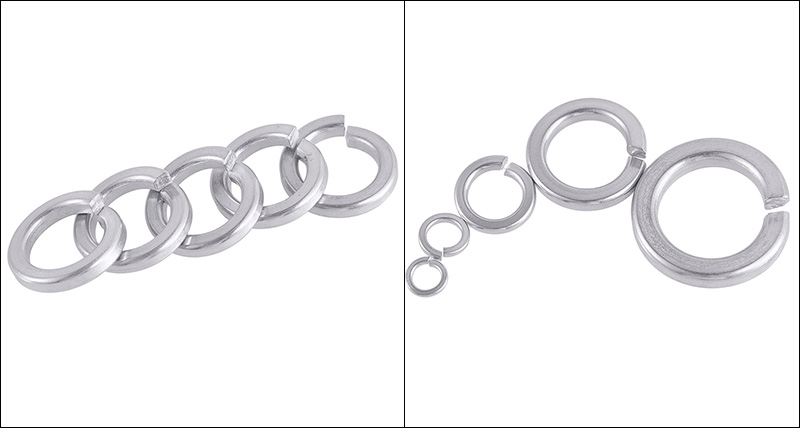

High Collar Lock Washer

الاثنين	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقيقة	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
د كحد أقصى	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ب دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ب كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ح كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	9	10	11	12	13.6	15	17	18	20	21	22
ح كحد أقصى	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) غسالات زنبركية على شكل موجة

وهي ليست حلزونية الشكل ولكنها ذات شكل متموج ولها عدة قمم ووديان. يتم استخدامها في الأماكن التي تكون فيها المساحة محدودة للغاية ولكن لا تزال هناك حاجة إلى المرونة، مثل تطبيق الضغط المسبق على المحامل.

(4) غسالة زنبركية على شكل قرص (غسالة بيلفيل)

شكله مخروطي الشكل، يشبه الطبق الصغير. يمكن أن يتحمل الضغط العالي للغاية ويستخدم في الأماكن التي تتطلب تعويض زنبركي عالي القوة، مثل التمدد الحراري والانكماش، وتعويض التآكل، وما إلى ذلك.

(5) غسالة قفل مسننة (الأسنان الداخلية / الأسنان الخارجية، DIN 6797 / DIN 6798)

إنه يحتوي على مسننات حول الحافة ويعض على سطح قطعة العمل بعد شدها، مما يوفر أداء ممتاز ضد الانزلاق. يتم استخدامه بشكل أساسي في المناطق التي تتطلب التوصيل الكهربائي (مثل أسلاك التأريض)، أو لمنع فك البراغي الصغيرة.

المواد المشتركة

تحتاج الغسالة ذات القفل العالي إلى مرونة جيدة وقدرة على الحفاظ على المرونة. ولذلك، فإن اختيار المواد مهم جدا. فيما يلي بعض أنواع المواد الشائعة:

ربيع الصلب (65Mn / 70 فولاذ / 82B)

مادة شائعة ذات أعلى معدل طلب، وتوفر قيمة جيدة مقابل المال ومرونة ممتازة. 65Mn هي المادة الأكثر استخدامًا للغسالة ذات القفل العالي، مع صلابة تتراوح عادةً من 42 إلى 50 HRC (حوالي 420 إلى 510 HV). هذه الصلابة كافية للحفاظ على المرونة مع عدم احتمال كسرها.

الفولاذ المقاوم للصدأ SUS304 / SUS316

يتم استخدام الفولاذ المقاوم للصدأ 304 بشكل رئيسي في المناطق الرطبة أو الخارجية أو التي تتطلب تنظيفًا (المعدات الغذائية والأجهزة الطبية). يعتبر الفولاذ المقاوم للصدأ 316 أكثر مقاومة للتآكل بأيون الكلوريد ويستخدم في الهندسة البحرية والصناعات الكيميائية.

الصلب الكربوني (08F / 10# / 45#)

يستخدم للأجزاء ذات التحميل المنخفض وغير الحرجة؛ تتطلب المعالجة السطحية المرنة الجلفنة لمنع الصدأ.
