NPT ذكر الداخلية عرافة الموضوع الأنابيب التوصيل المقبس

إن مقبس توصيل الأنابيب السداسية الداخلي للذكر NPT الخاص بـ Xiaoguo® ذو شكل سداسي داخلي. في موقع العمل، يمكن تركيبها وتفكيكها ببساطة عن طريق استخدام مفتاح ربط سداسي داخلي عادي، مما يجعلها مناسبة للغاية لبيئات العمل ذات المساحة المحدودة.

إرسال استفسار

وصف المنتج

مقبس توصيل الأنابيب السداسي الداخلي للذكر NPT هو قابس معدني مع خيوط الأنابيب المدببة القياسية الأمريكية NPT (خيط الأنابيب الوطني) على سطحه الخارجي. إنه يحتوي على أخدود سداسي داخلي على رأسه وهو مصمم خصيصًا لإغلاق واجهة الأنابيب بشكل دائم أو طويل الأمد.

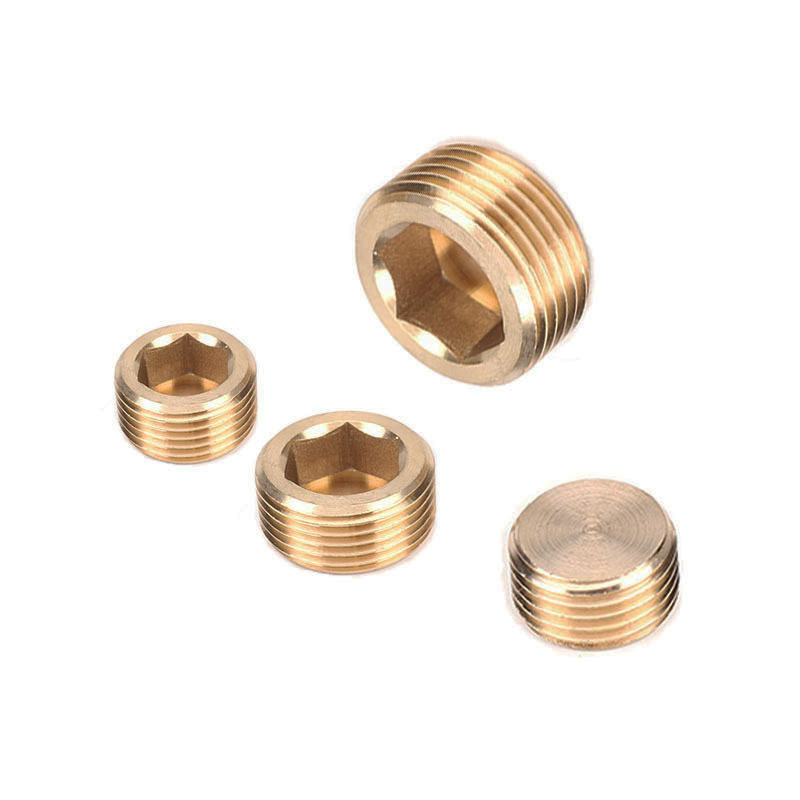

NPT Male Internal Hex Thread Pipe Plug Socket

الميزة الأساسية

(1) ذكر معاهدة عدم الانتشار

باستخدام زاوية سن 60 درجة وأنبوب مستدق 1:16، يتم توفير قوة الختم الميكانيكية. أثناء عملية الشد، سوف يتشوه خيط مقبس توصيل الأنبوب السداسي الداخلي للذكر NPT قليلاً لملء الفجوة. بشكل عام، نوصي باستخدام مانع التسرب أو الشريط اللاصق عند استخدامه.

(2) سداسي داخلي

يتيح التصميم الداخلي الغاطس السداسي إمكانية محاذاة سطح مقبس توصيل الأنابيب السداسية الداخلية للذكر NPT مع مستوى التثبيت، وبالتالي توفير المساحة. أثناء التشغيل، يكون الرأس السداسي الداخلي أقل عرضة للانزلاق أثناء التثبيت، مما يجعله أكثر ملاءمة للعمل في المساحات الضيقة مثل الأنظمة الهيدروليكية والمركبات الهندسية.

(3) المواد

الفولاذ المقاوم للصدأ (304/316): خصائص ممتازة لمنع الصدأ، ومناسب للبيئات الرطبة مثل تلك الموجودة في الصناعات الكيميائية والغذائية والشحن.

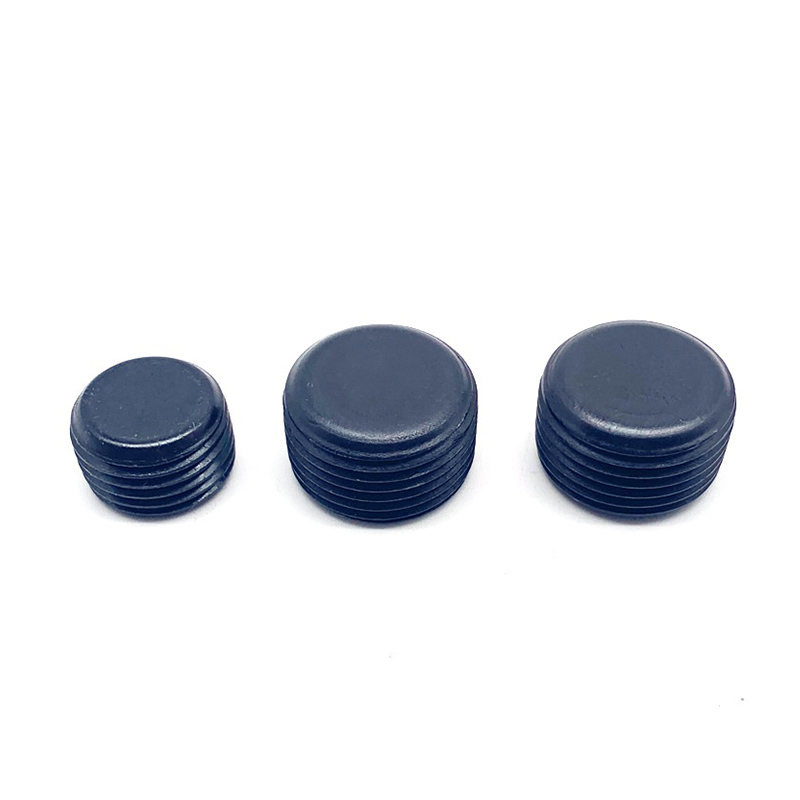

الفولاذ الكربوني: إنه فعال من حيث التكلفة نسبيًا وله قوة عالية. عادة ما يكون سطحه مجلفنًا أو أسودًا لمنع الصدأ.

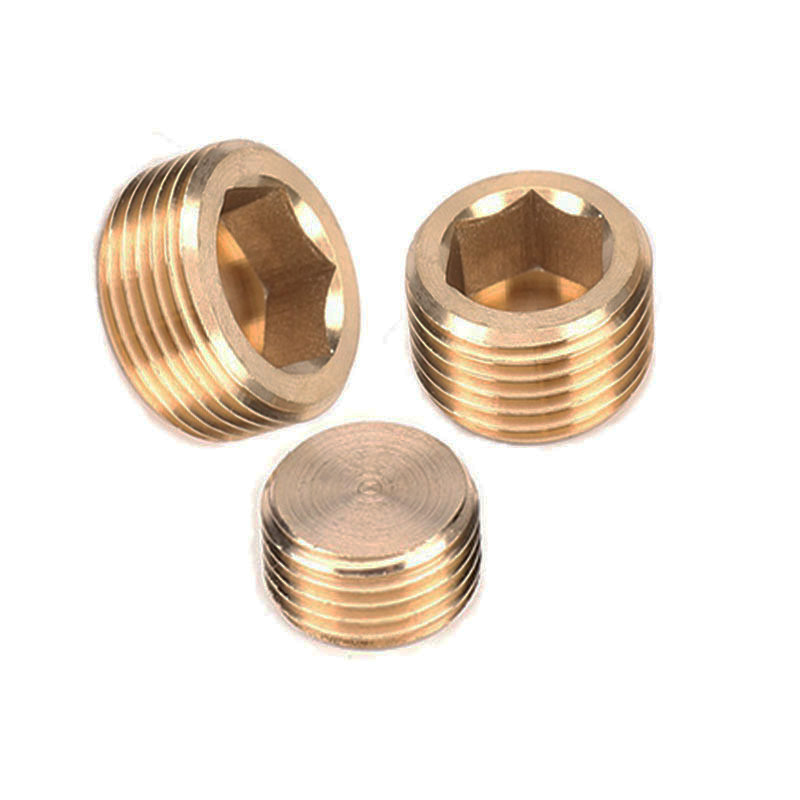

البرونز: وهو مقاوم للتآكل ولا يصدر شرارة، ويستخدم عادة في أنظمة الهواء وخطوط أنابيب المياه.

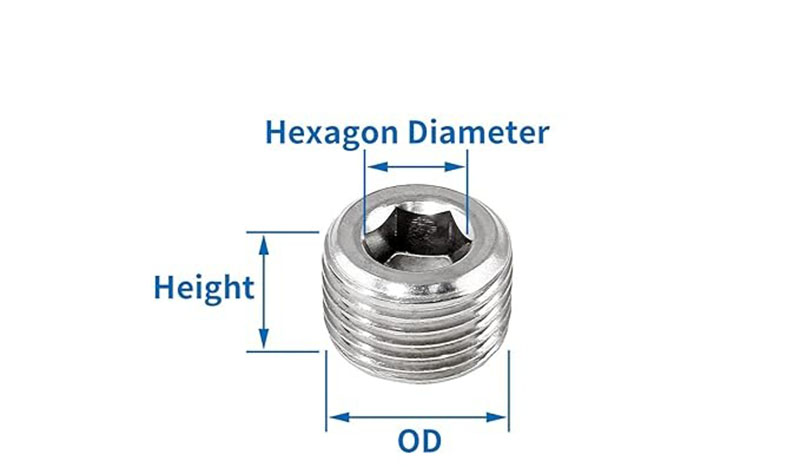

< النمط = "محاذاة النص: المركز؛"> NPT Male Internal Hex Thread Pipe Plug Socket

خيط	التطوير التنظيمي (بوصة)	التطوير التنظيمي (مم)	ارتفاع	القطر السداسي
NPT1/8	13/32≈3/8	10.287 ملم	0.31 بوصة/8 ملم	0.19 بوصة/5 ملم
NPT1/4	33/64≈1/2	13.000 ملم	0.39 بوصة/10 ملم	0.23 بوصة/6 مم
معاهدة عدم الانتشار 3/8	43/64≈5/8	17.145 ملم	0.43 بوصة/11 ملم	0.31 بوصة/8 ملم
نبت1/2	27/32≈3/4	20.500 ملم	0.59 بوصة/15 ملم	0.39 بوصة/10 ملم

التعليمات

(1) ما هي المعايير التي يتوافق معها مقبس توصيل الأنابيب السداسي الداخلي للذكر NPT؟

تم إنتاجه بشكل صارم وفقًا لمعيار ASME/ANSI B1.20.1، ودقة الخيط وأبعاده تتوافق مع متطلبات خيط الأنبوب المدبب القياسي الأمريكي NPT.

(2) ما هي أحجام الصفحات المتاحة؟

تتراوح المواصفات الشائعة من 1/8″ NPT إلى 2″ NPT. يمكن أيضًا توفير أحجام مخصصة غير قياسية أو ملاعب خاصة.

(3) ما هو نطاق درجة الحرارة؟

يمكن أن تتحمل مادة الجسم (الفولاذ الكربوني / الفولاذ المقاوم للصدأ) درجات حرارة تتراوح من -40 درجة مئوية إلى +150 درجة مئوية. عند دمجه مع شريط PTFE أو مادة مانعة للتسرب ذات درجة حرارة عالية، يمكن تمديده إلى -54 درجة مئوية إلى +250 درجة مئوية.
