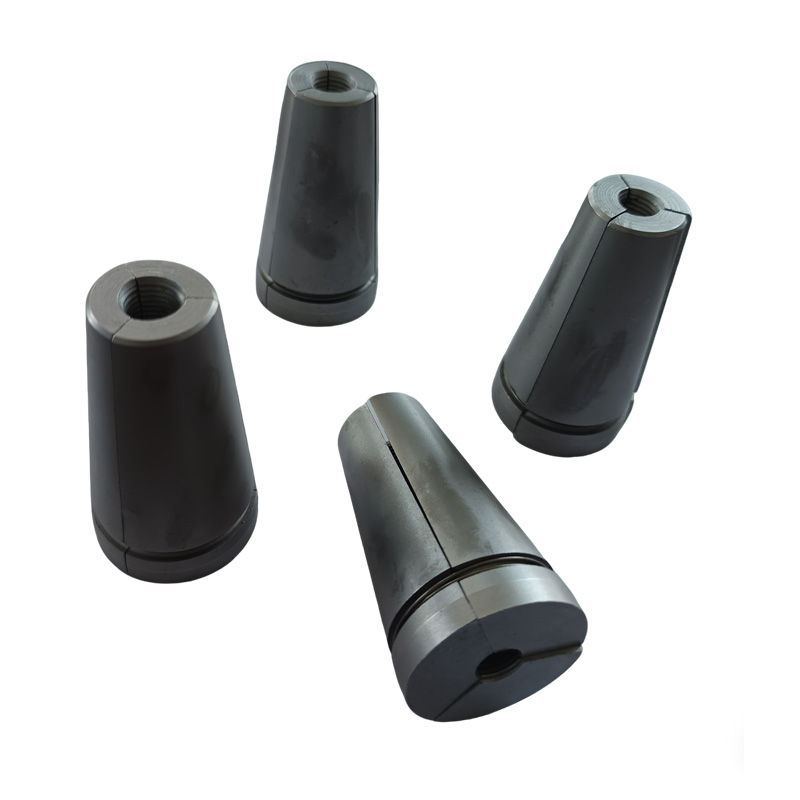

أسافين مرساة ما بعد التوتر

الأداء الرئيسي

يحدد أداء أسافين المرساة بعد التوتر بشكل مباشر السلامة الهيكلية والمتانة للمشاريع الكبرى مثل الجسور والمباني. باختيار Xiaoguo®، سوف تحصل على ضمان موثوق يمكنه تحمل المعايير الأكثر صرامة.

(1) كفاءة تثبيت الحمل الثابت

معامل الكفاءة ηa ≥ 0.95

ما إذا كان نظام التثبيت يمكنه الاستفادة بكفاءة من القوة الكاملة للخيوط الفولاذية

(2) سلالة كاملة في نهاية المطاف

εapu ≥ 2.0%

يقيس ليونة نظام التثبيت في الحالة النهائية لمنع الفشل الهش

(3) أداء التعب

لا يوجد فشل بعد 2 مليون دورة تحميل

يضمن أن الهياكل، مثل الجسور وأبراج توربينات الرياح، التي تتعرض لأحمال ديناميكية طويلة الأمد، لن تفشل بسبب التعب.

(4) فقدان الاحتكاك في منطقة التثبيت

إجمالي الخسارة عند فتحة المرساة + فتحة البوق ≥ 6%

يقلل من فقدان الإجهاد الفعال الناتج عن الاحتكاك، مما يؤثر على كفاءة الشد والتحكم في التكلفة.

(5) كمية تراجع كتلة الإسفين

مرساة تراجع منخفضة ≥ 0.5 مم؛ مرساة عادية ≥ 6 مم

وهذا يؤثر بشكل مباشر على دقة إنشاء الإجهاد المسبق. كلما كان التراجع أصغر، قل فقدان الإجهاد أثناء التأسيس.

(6) متطلبات الصلابة:

أسافين مرساة ما بعد الشد: HRC 58-65؛ لوحة المرساة: HB ≥ 251

تأكد من أن سطح الأجزاء مقاوم للتآكل ولن يتشوه أو ينهار تحت ضغط كبير.

تصنيف

يمكن تصنيف أسافين مرساة ما بعد الشد إلى أنواع عديدة. تعتمد معايير التصنيف الرئيسية على عدد القطع وشكل الأسنان الداخلية وشكل المخروط الخارجي. الميزات والاستخدامات الهيكلية المقابلة

[1] عدد القطع

(1) قطعتين

الخصائص الهيكلية: لوحتان متماثلتان على شكل إسفين، عند دمجهما، تشكل فتحة دائرية في المنتصف

التطبيقات النموذجية: مرساة عمل دائمة، للاستخدام مرة واحدة

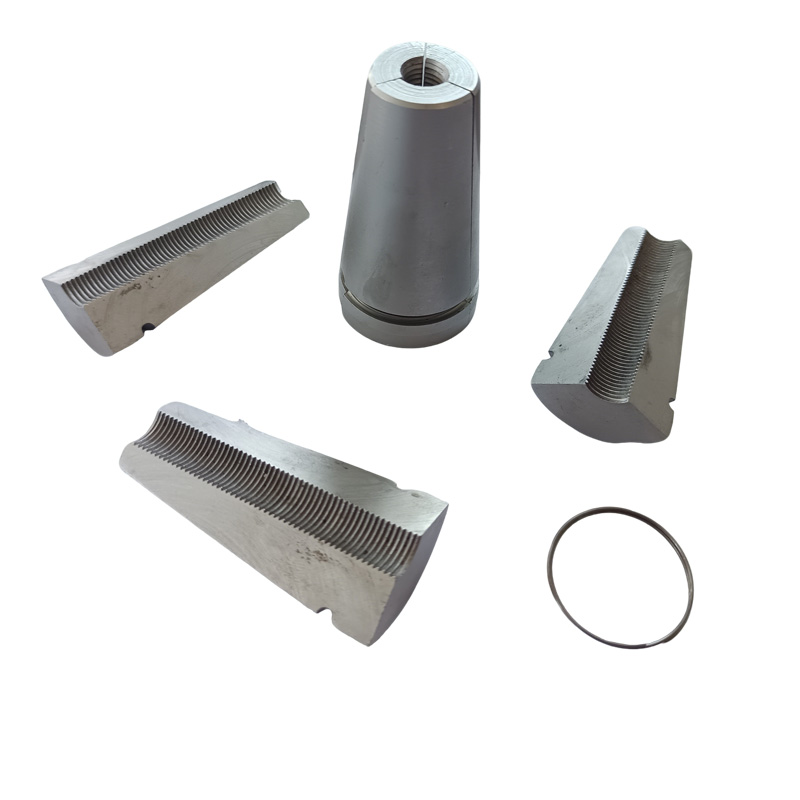

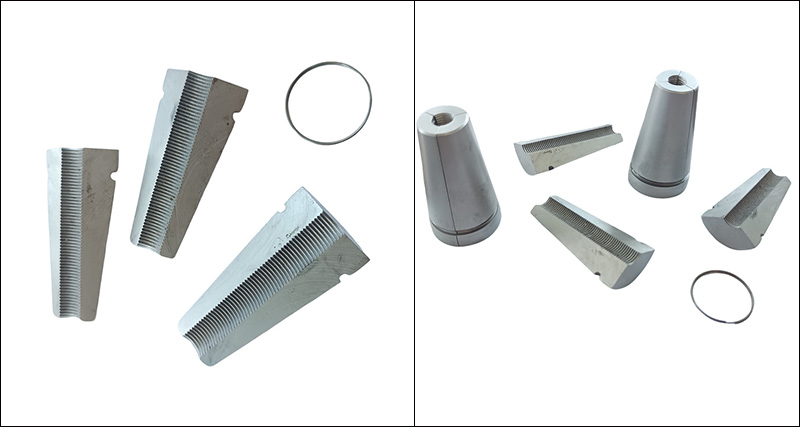

(2) ثلاث قطع

الخصائص الهيكلية: ثلاث لوحات تثبيت على شكل إسفين مقسمة بالتساوي، مع وجود فجوات بينها، تتطلب ملف زنبركي للتنسيق

التطبيقات النموذجية: مرساة الأدوات، قابلة لإعادة الاستخدام

【2】شكل الأسنان الداخلية

(1) أسنان دائرية

الخصائص: تحتوي إسفين المرساة بعد الشد على أسنان دائرية بارزة متعددة، مع أطراف أسنان حادة.

خيوط فولاذية قابلة للتطبيق: حبلا فولاذي قياسي (هيكل 1 × 7)

(2) خيط حلزوني

الخصائص: خيط داخلي حلزوني مستمر

خيوط فولاذية قابلة للتطبيق: حزمة أسلاك فولاذية عالية القوة أو تقوية خاصة مسبقة الإجهاد

(3) نوع الجمع

الخصائص: أسنان محيطية + أخاديد طولية

خيوط فولاذية قابلة للتطبيق: تعزز إزالة الرقائق وأداء المشاركة

[3] شكل المخروط الخارجي

(1) سطح مخروطي واحد

خصائص السطح المخروطي: يحتوي السطح بأكمله على مستدق واحد (الأكثر شيوعًا)

(2) سطح مخروطي مزدوج

خصائص السطح المخروطي: هناك انتقال بزاوية صغيرة بالقرب من النهاية الكبيرة، مما يحسن توزيع القوى

(3) مع قسم التوجيه

خصائص السطح المخروطي: يمتد قسم التوجيه الأسطواني من الطرف الصغير، مما يسهل الإدخال الأولي
