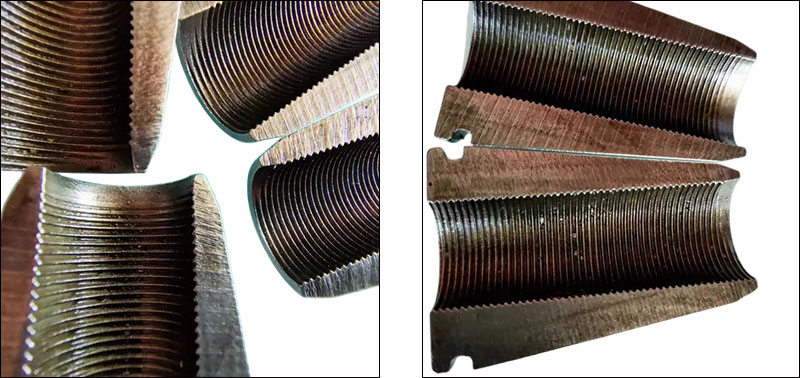

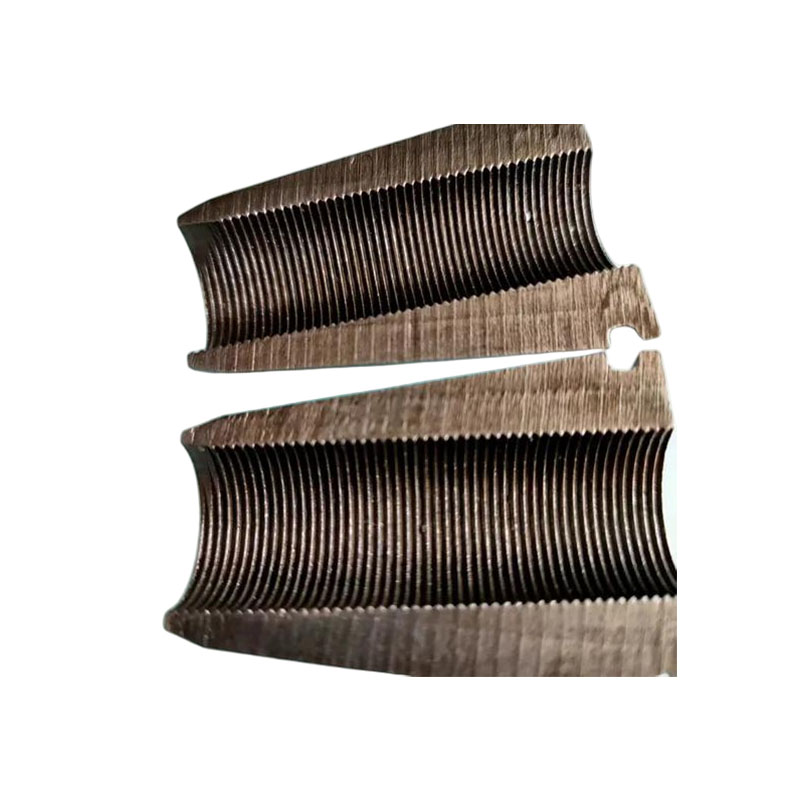

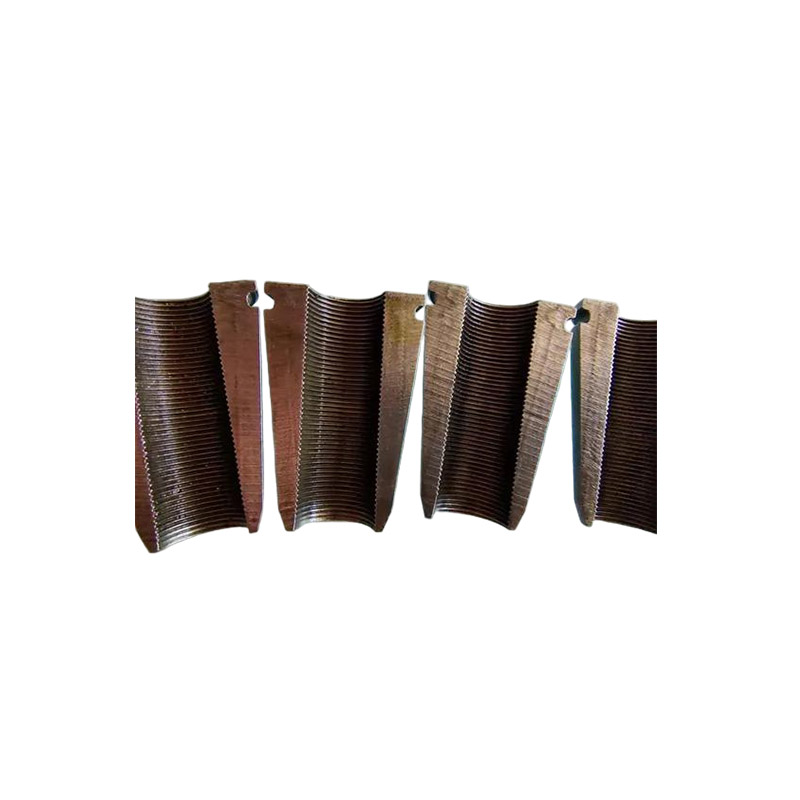

إسفين قبضة كابل ما بعد التوتر

مجالات التطبيق

يعد إسفين قبضة كابل ما بعد التوتر تقريبًا المكونات الرئيسية في جميع الهياكل الخرسانية التي تتطلب امتدادات كبيرة وقدرة تحمل عالية ومتانة عالية.

(1) البنية التحتية للنقل

• مشاريع الجسور (للطرق والسكك الحديدية والجسور الحضرية)

• النقل بالسكك الحديدية (السكك الحديدية الخفيفة ومترو الأنفاق)

• الموانئ والأرصفة

يتم تثبيت خيوط الفولاذ سابقة الإجهاد لتعزيز قدرة التحمل الهيكلية ومقاومة الشقوق وإطالة عمر الخدمة.

(2) الهندسة المعمارية والهندسة المدنية

• المباني الشاهقة والمباني الشاهقة

• المباني العامة الكبيرة (الأماكن الرياضية ومراكز المؤتمرات)

• الورش الصناعية والمستودعات

• رفع الأشياء الثقيلة والتعزيز الهيكلي

يتم استخدام إسفين قبضة كابل Post Tension في الهياكل الهامة التي تتحمل أحمالًا ضخمة ويتم استخدامها أيضًا في تجديد وتعزيز المباني القائمة.

(3) مرافق الطاقة والصناعة

• توليد طاقة الرياح (تثبيت أساسات أبراج توربينات الرياح)

• محطات الطاقة النووية (هياكل خاصة مثل أوعية الاحتواء)

• صهاريج تخزين الغاز الطبيعي المسال (الخرسانة سابقة الإجهاد ذات درجة الحرارة المنخفضة)

• أسس المعدات الصناعية الكبيرة

لضمان ثباتها تحت الأحمال الدورية مثل الرياح القوية

(4) مشاريع الطاقة الكهرومائية والحفاظ على المياه

• السدود ومحطات الطاقة الكهرومائية

• المنحدرات وتعزيز الأنفاق

• هندسة تحت الأرض

تدعيم جسم السد والكتلة الصخرية للمنحدرات شديدة الانحدار والنفق المحيط بالصخور لمنع الانهيارات والانهيارات الأرضية.

(5) المجالات الخاصة والناشئة

• الجيوتقنية وتعزيز الأساسات

• الإصلاح والتجديد الهيكلي

• هندسة مقاومة المغناطيسية والتآكل

يتم تطبيقه على تقوية الأساس، واستبدال محمل الجسور، وتصحيح محاذاة المبنى، وما إلى ذلك. في بيئات خاصة، يمكن استخدامه مع قضبان FRP (المواد المركبة المقواة بالألياف).

الوظيفة الأساسية

يُعد إسفين قبضة كابل ما بعد التوتر عنصرًا أساسيًا في التثبيت في الهياكل الخرسانية سابقة الإجهاد. ويمكن تلخيص وظائفها الأساسية على النحو التالي:

(1) لقط وترسيخ خيوط الفولاذ

بعد شد الأوتار سابقة الإجهاد، تقوم كتل الإسفين بتثبيت الخيوط الفولاذية (أو حزم الأسلاك الفولاذية) بقوة، مما يمنعها من التراجع أو الانزلاق، ويقفل قوة الشد عند نهاية التثبيت.

(2) نقل الإجهاد إلى الهيكل الخرساني

يقوم إسفين قبضة كابل التوتر اللاحق بنقل شد الخيوط الفولاذية إلى ألواح التثبيت، والتي تمر بعد ذلك القوة من خلال ألواح وسادة التثبيت إلى المكونات الخرسانية، وبالتالي إنشاء ضغط مسبق فعال على المدى الطويل في جميع أنحاء الهيكل، مما يعزز مقاومة التشقق والصلابة وقدرة تحمل الهيكل.

(3) تحقيق "القفل الذاتي" و"مكافحة الارتخاء"

من خلال الاستفادة من الخصائص الهندسية على شكل إسفين، يتم إنشاء تأثير القفل الذاتي بين كتلة الإسفين والفتحة المخروطية للوحة المرساة عند تعرضها للقوة - كلما زادت قوة الشد، كلما تم تثبيت كتلة الإسفين بشكل أكثر إحكامًا، وبالتالي ضمان عدم ارتخاء الهيكل أثناء فترة خدمته.
