غسالة قفل حلقة سبليت

عندما يقوم العديد من العملاء بشراء غسالة Xiaoguo® Split Ring Lock، نوصي عادةً بإضافة غسالات مسطحة أيضًا. سيؤدي ذلك إلى زيادة المساحة بشكل فعال ومنع تلف سطح قطعة العمل. سوف نقدم لك حل مطابقة احترافي.

إرسال استفسار

وصف المنتج

في الآلات الصناعية الثقيلة، تعد الغسالة ذات القفل الدائري المقسم طريقة شائعة لمنع البراغي من الارتخاء. عندما تقوم بربط المثبت، يتم الضغط على غسالة القفل المقسمة بشكل مسطح. إنه يرتد بشكل طبيعي، مما يخلق قوة خارجية مستمرة. وفي الوقت نفسه، تقطع حوافها الحادة السطح المعدني، مما يمنع المسمار من الاهتزاز بمرور الوقت.

[1] الميزة الأساسية

(1) يثبت البراغي بقوة في مكانها مع الدفع المستمر وقبضة السطح.

(2) سهل التركيب، ولا يتطلب أدوات خاصة.

(3) يناسب معظم البراغي والصواميل القياسية. لقد تم تصنيعه وفقًا للمعايير الشائعة مثل DIN 127، مما يجعل إدارة المخزون واضحة ومباشرة.

(4) تتميز الغسالة ذات القفل الدائري المقسم بأنها عالية المتانة. يتم معالجتها بالحرارة للوصول إلى صلابة 370-470 فولت. وهذا يتيح لهم تحمل الضغط الثقيل والاهتزاز المتكرر على الآلات الثقيلة، مما يضمن عمر خدمة طويل.

(5) يمكنك اختيار تشطيبات سطحية مختلفة، مثل طلاء الزنك القياسي أو طلاء الزنك والألومنيوم (Dacromet). بهذه الطريقة، تحصل على المستوى المناسب من الحماية ضد الصدأ مهما كانت الظروف التي ستواجهها الغسالة.

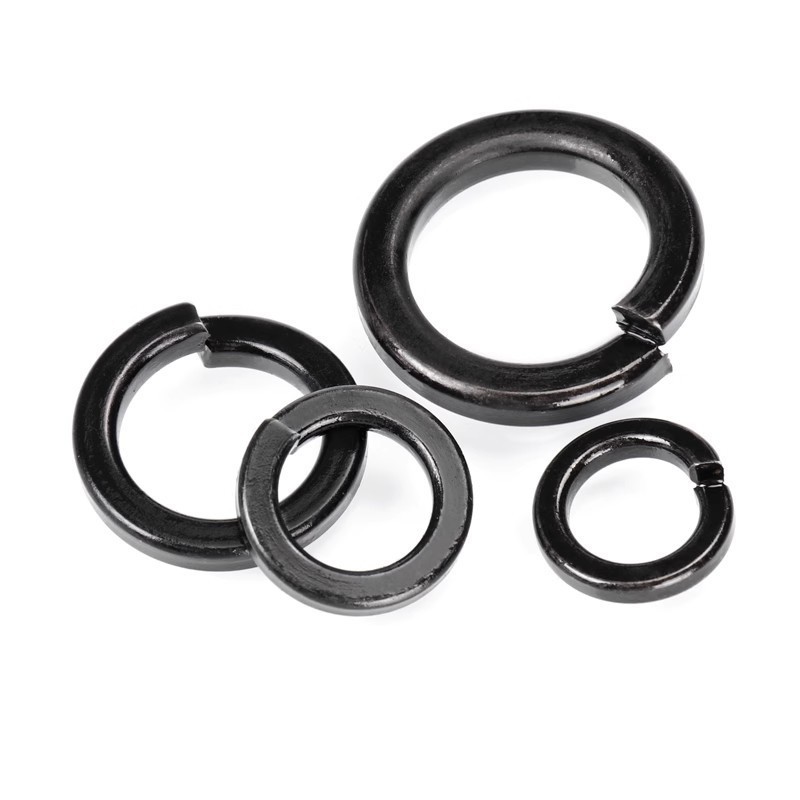

Split Ring Lock Washer

【2】أمثلة على التطبيقات

(1) آلات التقطيع والكسارات - في هذا النوع من المعدات، يتم استخدام الغسالات على البراغي المهمة لمنعها من الارتخاء بسبب الدوران غير المتوازن والاهتزاز المستمر.

(2) الآلات المتنقلة الثقيلة - بالنسبة لمعدات البناء مثل الحفارات، تساعد هذه الغسالة ذات القفل الدائري المقسم على توزيع الأحمال الديناميكية والحفاظ على نقاط الاتصال الرئيسية محكمة.

(3) معدات الطاقة والتعدين - هذه الغسالات مناسبة لتوربينات الرياح وأجهزة الطاقة الشمسية وغيرها من أجهزة الطاقة النظيفة، بالإضافة إلى آلات التعدين الثقيلة. فهي تربط البراغي بقوة، وتظل مغلقة حتى مع الاهتزاز المتكرر والتمدد الحراري.

(4) الآلات العامة - يتم تطبيقها على نطاق واسع على المضخات والضواغط والأجزاء الميكانيكية الشائعة. يمكنهم التعامل مع اهتزاز المعدات وضغط القوة الخارجية في التشغيل اليومي.

【3 】 نصائح التثبيت

عند التثبيت، ضع الغسالة ذات القفل الدائري المقسم بين المسمار أو المسمار أو الصامولة والجزء الذي تقوم بتثبيته. فقط تأكد من أن حافتها الحادة تقع مباشرة على السطح المعدني. ثم قم بتشديده وفقًا لمواصفات عزم الدوران للحصول على ملاءمة جيدة. هذه الغسالات مخصصة للاستخدام مرة واحدة فقط، فلا تعيد استخدامها. إذا قمت بذلك، تنخفض قوة التثبيت، مما قد يسبب مشكلات تتعلق بالسلامة ويجعلها أقل فعالية.

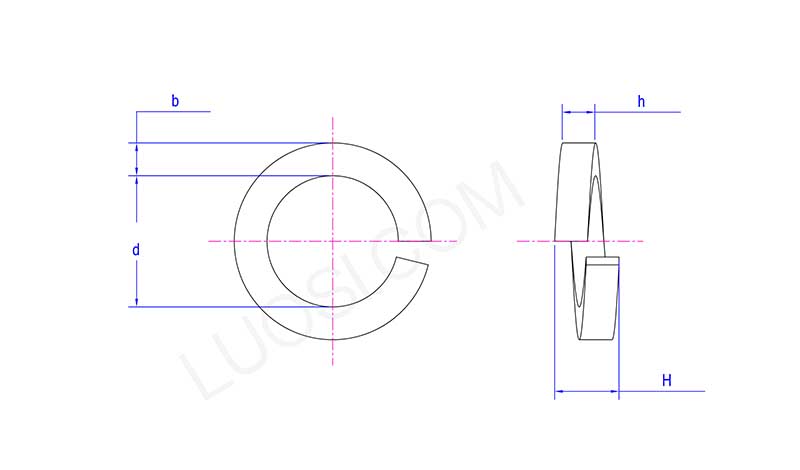

Split Ring Lock Washer

الاثنين	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقيقة	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
د كحد أقصى	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ب دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ب كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ح كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	9	10	11	12	13.6	15	17	18	20	21	22
ح كحد أقصى	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
