غسالات قفل الربيع

تتميز غسالات Spring Lock التي ينتجها مصنع Xiaoguo® بمرونة طبيعية. بعد تشديدها، فإنها سوف تمارس بشكل مستمر قوة مرنة عكسية على البراغي والصواميل، مما يمنع بشكل فعال البراغي والصواميل من الارتخاء.

إرسال استفسار

وصف المنتج

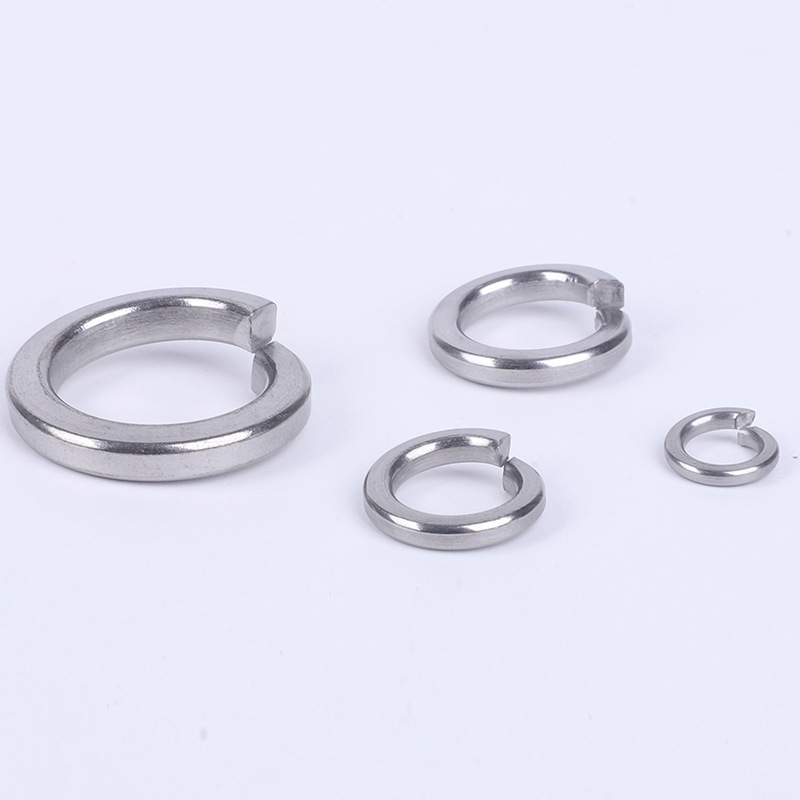

غسالات القفل الزنبركي، والمعروفة باسم الغسالة الزنبركية أو الغسالة المرنة أو غسالة القفل، عبارة عن حشية معدنية ذات شق يبرز قليلاً. المواد في الغالب من الفولاذ الكربوني والفولاذ المقاوم للصدأ. لقد تم تصميمه خصيصًا ليتم إقرانه برؤوس البراغي والصواميل. بفضل مرونته الخاصة، فإنه يمنع الترباس من الارتخاء بسبب اهتزاز المعدات.

بعبارات بسيطة، فإن حلقات القفل الزنبركي هي "قوة مقاومة ذات مرونة" يتم إدخالها بين المسمار وقطعة الشغل. إنها غير مكلفة نسبيًا، صغيرة الحجم، تشغل مساحة صغيرة، ولها هيكل بسيط، وسهلة التركيب. إنها واحدة من أكثر الأجزاء المضادة للارتخاء شيوعًا المستخدمة في الإنتاج الصناعي والسيارات والآلات والأجهزة الكهربائية والتجميع الذاتي.

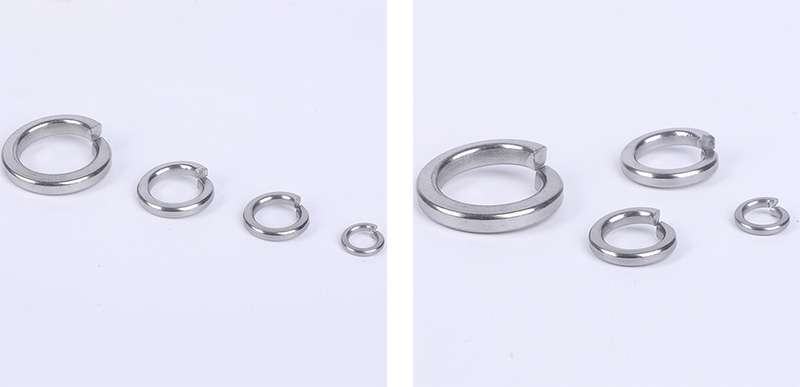

Spring Lock Washers

كيفية تنفيذ العمل؟

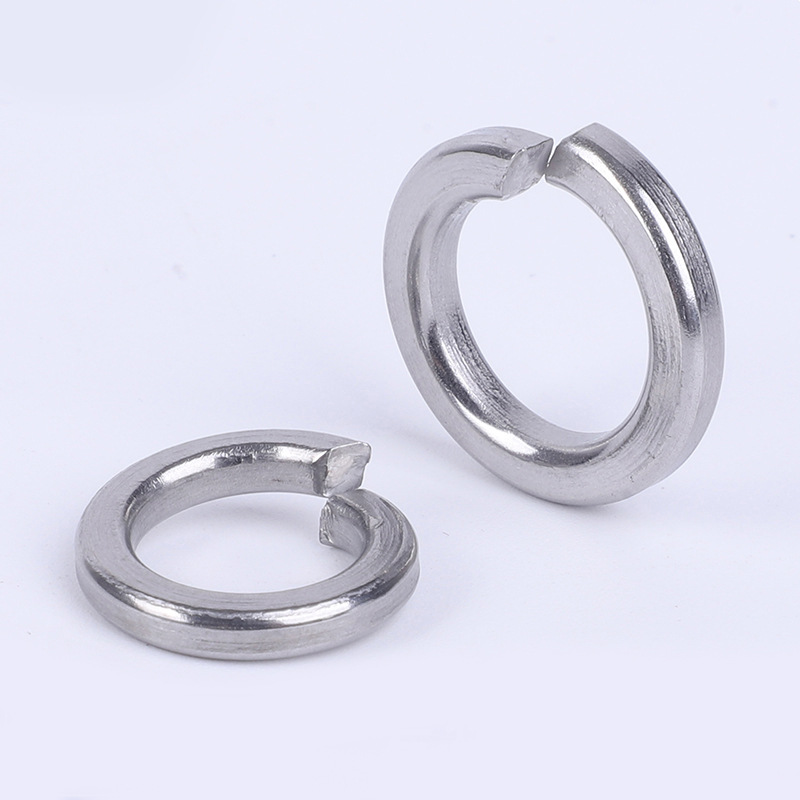

عندما ترى شكل حلقات القفل الزنبركي، يصبح كل شيء واضحًا - إنها ليست حلقة دائرية مسطحة، ولكنها حلقة معدنية تم قطعها مرة واحدة، مع إزاحة فتحة القطع لأعلى ولأسفل. مقطعها العرضي مائل، وبسبب هذا الشكل على وجه التحديد، فهي تتمتع بالمرونة بطبيعتها.

عملية العمل في الواقع بسيطة للغاية:

(1) التثبيت: ضع غسالات قفل الزنبرك على المسمار، ثم ضعه تحت رأس المسمار أو الجوز.

(2) الشد: عندما يتم قلب الجوز إلى الأسفل، سيتم دفع الغسالة الزنبركية إلى الأسفل. الحلقة الزنبركية، التي كانت في حالة من الإزاحة لأعلى ولأسفل عند حافة القطع، تم تسطيحها، مما يخلق قوة تدفع للخلف.

(3) مضاد للارتخاء: بعد تسطيح الغسالة الزنبركية، تستمر في محاولة "الارتداد مرة أخرى". ستؤدي المرونة ذات الاتجاه المعاكس الناتجة عن ذلك إلى زيادة الاحتكاك على الوصلة بأكملها، وبالتالي مقاومة الارتخاء الناتج عن الاهتزاز. في الوقت نفسه، ستنتج الأطراف المسطحة للغسالة الزنبركية حواف حادة تخترق رأس الترباس وسطح قطعة العمل، وتشكل تأثير "قفل" مادي، مما يمنع الترباس من الدوران للخلف.

يتم تحقيق وظيفة مقاومة الارتخاء لحلقات القفل الزنبركي من خلال شيئين: أحدهما هو الاحتكاك الناتج عن المرونة، والآخر هو قوة العض التي تتشكل عندما تخترق الحواف الحادة السطح.

Spring Lock Washers

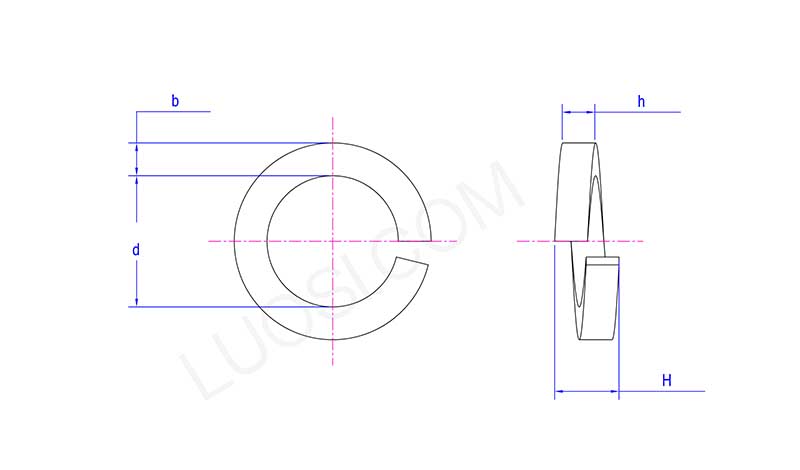

الاثنين	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
د دقيقة	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
د كحد أقصى	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ب دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ب كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ح كحد أقصى	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ح دقيقة	9	10	11	12	13.6	15	17	18	20	21	22
ح كحد أقصى	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
