تحمل قفل الجوز

يتميز صامولة قفل المحمل China Xiaoguo® بفتحة مصممة بدقة والتي تخلق خلوصًا محوريًا دقيقًا للغاية عندما يتم تركيب مكونات المحمل معًا، مما يحقق حالة التزاوج المثالية. إن عملية تصنيع صواميل قفل المحمل التي ينتجها المصنع في الصين دقيقة للغاية.

إرسال استفسار

وصف المنتج

كيفية اختيار الحجم المناسب؟

لضمان إمكانية استخدام صامولة قفل المحمل بشكل صحيح، يوصى باختيار النقاط التالية:

(1) تحديد مواصفات الخيط: هذا هو الشرط الأساسي. بالنسبة للأنظمة المترية، راجع قيمة M؛ بالنسبة للأنظمة الإمبراطورية، راجع البوصة. [ملاحظة: يستخدم هذا المنتج براغي ملولبة بشكل حصري. عند الاختيار، تأكد من التحقق من درجة الصوت (مثل M16×1.5) لتجنب تحديد مواصفات الخيوط الخشنة.]

(2) التحقق من الأبعاد الرئيسية: تحقق من القطر الخارجي (dk) والسمك (m) للتأكد من أن الصمولة بها مساحة تركيب كافية داخل الجهاز.

(3) تحديد المعايير: حدد معايير المنتج بوضوح، مثل "المعيار الوطني GB/T 812" أو "المعيار الألماني DIN 981"، للتأكد من أن جميع الأبعاد تتمتع بالتفاوتات والدقة المطلوبة.

Bearing Lock Nut

الاثنين	م3.5	م4	م5	م6	م8	م10	م12	م14	م16	م18	م20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
دك ماكس	7	8	9	11	14	18	21	24	26	29	32
لا أعرف دقيقة	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
ك كحد أقصى	3	3.5	4.2	5	6.5	8	10	11	12	13	14
ك دقيقة	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
ن دقيقة	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
ن ماكس	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
ر دقيقة	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
تي ماكس	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

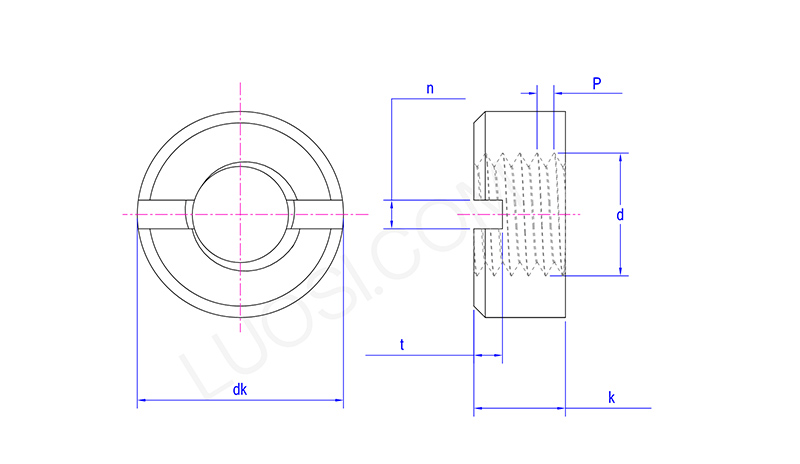

شرح مفصل للمعلمات الرئيسية

عند اختيار حجم صامولة قفل المحمل، يرجى الانتباه بشكل خاص إلى المعلمات الرئيسية التالية:

(1) مواصفات الخيط (D×P): تشير إلى القطر الاسمي (D) ودرجة الصوت (P) للخيط.

على سبيل المثال، في M16×1.5، يمثل M16 القطر الاسمي 16 مم، ويمثل 1.5 خطوة تبلغ 1.5 مم.

(2) القطر الخارجي (dk): الحد الأقصى للبعد الخارجي للصامولة، والذي يحدد الحد الأدنى من المساحة المطلوبة للتثبيت.

(3) السُمك (م): الارتفاع المحوري للجوز، مما يؤثر على ذراع قوة القفل وقوته.

(4) عدد الفتحات (ن) / عرض الفتحة (ب) / عمق الفتحة (t): المعلمات الهندسية للتحزيق، والتي يجب أن تتطابق مع أبعاد الأدوات المهنية المقابلة (مفتاح ربط معقوف ودبابيس الفتح/غسالات التثبيت).

Bearing Lock Nut

المواصفات المشتركة مرجع سريع

فيما يلي بعض بيانات المواصفات القياسية شائعة الاستخدام:

خذ صامولة قفل المحمل GB/T 812-1988، (متري) كمثال:

مواصفات الخيط: D×P	القطر الخارجي: dk (مم)	السُمك: م (مم)	عدد الفتحات: ن	عمق الفتحة: ر (مم)
م10*1	22	8	4	2.6
م12*1.25	25	8	4	2.6
م14*1.5	28	8	4	2.6
م16*1.5	30	8	4	3.1
م18*1.5	32	8	4	3.1
م20*1.5	35	8	4	3.1
